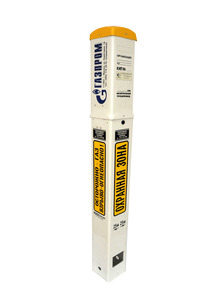

КИП-Л-П
КИП-Л-П предназначен для контроля, преобразования в код параметров катодной защиты подземного трубопровода и других объектов нефтегазового комплекса, согласно ГОСТ Р 51164-98 и ГОСТ ИСО 9.602-2005 в условиях умеренного климата.
КИП-Л-П преобразует в цифровой код следующие параметры ЭХЗ:
КИП-Л-П преобразует в цифровой код следующие параметры ЭХЗ:
- суммарный потенциал
- поляризационный потенциал методом отключения вспомогательного электрода
- ток поляризации
- состояние трех пластин-индикаторов коррозии толщиной 300, 400 и 500 мкм
Датчиками служат неполяризующийся медно-сульфатный электрод типа ЭНЕС и блок пластин-индикаторов коррозии типа БПИ-2.
Устройство выполнено в пластиковом корпусе (ТИП 2) в соответствии с ВТТ к контрольно-измерительным пунктам для электрохимической защиты трубопроводов.
Технические характеристики КИП-Л-П:
Осуществляет автоматическое преобразование в код следующих величин:
- поляризационного потенциала (Uпп) по методу вспомогательного электрода по ГОСТ ИСО 9.602-2005 в диапазоне от 0 до минус 3,2 В (код преобразования от 0 до C80h) с основной погрешностью не более ±8h. Цена единицы младшего разряда - 1 мВ.
- суммарного потенциала (Uсум) в диапазоне от 0 до минус 4,0 В, ( код преобразования от 0 до FA0h) с основной погрешностью не более ±8h. Цена единицы младшего разряда - 1 мВ.
- тока поляризации (Iп) вспомогательного электрода в диапазоне от минус 10 до плюс 10 мА ( которому соответствует код преобразования от 0 до 7D0h) с основной погрешностью не более ±2h. Цена единицы младшего разряда - 10 мкА
- активного сопротивления Nk в диапазоне от 0 до 15 Ом (которому соответствует код преобразования от 0 до Fh) с основной погрешностью не более ±1h. Цена единицы младшего разряда - 1 Ом.
Обеспечивает обмен командами и данными по протоколу ModBus по интерфейсу связи RS485 cMS устройством
Электропитание осуществляется напряжением постоянного тока 10,8-13,2В
Ток потребления по цепи 12В не более 100 мА
Устройство изготовлено в климатическом исполнении У1 (УХЛ1 по требованию) по ГОСТ 15150-69
Степень защиты IP34 по ГОСТ 14254-96 (МЭК 529-89)
Габариты 2000х200х200мм
Масса не более 18кг
Требования по надежности:
- средний срок службы устройства должен быть не менее 10 лет
- время наработки на отказ не менее 30000 ч
