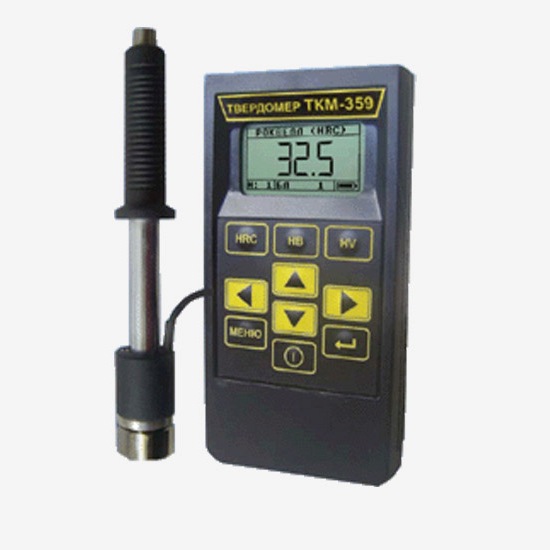

Динамический твердомер ТКМ-359

Твердомер динамический ТКМ-359

Прибор ТКМ-359 прошел Государственную метрологическую аттестацию, имеет сертификат № 23960 и внесен в Государственный реестр средств измерений под номером № 31764-06.
Гарантийный срок обслуживания прибора:
24 месяца

Динамический твердомер ТКМ-359 - высокоточный портативный прибор для оперативного измерения твердости металлов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности.
Твердомер ТКМ-359 реализует измерения в основных, стандартизованных в России шкалах твердости - HB, HRC, HV, а также шкалах HRA, HRB, HSD и предел прочности на разрыв (пересчет по ГОСТ 22761-77 для сталей перлитного класса).

Работа с твердомером ТКМ-359 может производиться в трех режимах:
- Измерения по основным шкалам - используется для подавляющего большинства случаев применения прибора.
- Измерения с использованием индивидуальных калибровок к основным шкалам - используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
- Измерения по дополнительным шкалам определенным пользователем или добавленным производителем по его требованию - используется для решения специальных задач.


Особенности
твердомера ТКМ-359:

- Оперативный контроль крупногабаритных изделий (литье, поковки, рельсы и т.д.)
- Испытательный индентор с наконечником из уникального материала обеспечивает ресурс работы датчика более чем 250 000 измерений.
- Конструкция датчика обеспечивает малую чувствительность к кривизне изделия и высоте неровностей на шероховатой поверхности.
- Оснащение/дооснащение дополнительными сменными датчиками (в т. ч. и запасными), позиционирующими насадками — для расширения номенклатуры контролируемых изделий и повышения точности измерений на цилиндрических и цилиндрических вогнутых изделиях.
- Механизм взвода пружины датчика не требующий дополнительных приспособлений — обеспечивает повышенную производительность контроля.
- Оперативная подстройка (корректировка) показаний прибора по одной или двум образцовым мерам твердости
- Оперативное создание дополнительных шкал к шкалам твердости, с использованием не более
чем двух контрольных образцов (режим «обучение»)
- Создание пользователем дополнительных собственных шкал.
- Возможность программирования пользователем дополнительных шкал.
- Гибкая организация памяти прибора для записи результатов измерений, и статистической обработки.
- Для удобства работы в приборе организован интуитивно понятный, русский и английский интерфейс, обеспечивающий работу оператора по принципу — «ВКЛЮЧИ И ИЗМЕРЯЙ».

Твердомер
ТКМ-359 применяется для:

- Контроля качества продукции в металлургии и машиностроении
- Контроля качества котлов, труб и др. объектов энергетического проиводства.
- Идентификации материалов в заготовительном производстве
- Контроля тяжелых и крупногабаритных объектов.
- Контроля деталей сложной конфигурации.
- Измерения в труднодоступных зонах.
- Оценки состояния элементов оборудования в процессе эксплуатации и проведения ремонтных работ.
- Контроля характера изменения твердости по длине изделия.


Технические характеристики
твердомера ТКМ-359:




Диапазон измерения:
по Роквеллу: 20 ... 70 HRC;
по Бринеллю: 95 ... 470 HB;
по Виккерсу: 240 ... 800 HV.
Относительная погрешность:
по Роквеллу: 2,0 %;
по Бринеллю: 4,0 %;
по Виккерсу: 4,0 %.
Емкость памяти: до 6000 измерений.
Выход на ПК: RS232
Питание автономное.
Габаритные размеры: 150 х80 х30 мм
Масса прибора: 0,4 кг.
Диапазон рабочих температур: 10 ...+ 40 °С.





Требования к контролируемому изделию:



- Изделия массой более 5 килограмм и толщиной более 6 мм не требуют дополнительных мероприятий.
- Изделия жесткой конструкции (на пр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм не требуют дополнительных мероприятий.
- Остальные изделия необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (например смазка "ЦИАТИМ")
- Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений): для датчика типа "D" - 3,2 Ra, для датчика типа "G" - 7,2 Ra, для датчика типа "E" - 1,6 Ra.




Комплект поставки:

- Электронный блок твердомера
- Датчик типа "D"
- Защитный чехол
- Сумка для хранения и транспортировки прибора
- Аккумулятор
- Зарядное устройство
- Поверка
- Манжета для закрепления твердомера на руке оператора




Дополнительные принадлежности:

- Датчик тип "D". Датчик, входящий в штатный комплект поставки твердомера ТКМ-359. Датчик предназначен для решения основной массы задач контроля
- Датчик тип "G". Датчик с повышенной энергией удара - для контроля материалов с крупнозернистой структурой (серые чугуны), изделий с высокой шероховатостью поверхности
- Датчик тип "E". (рекомендован к использованию в случае невозможности применения ультразвукового твердомера ТКМ-459). Датчик с алмазным индентером и уменьшенной энергией удара - для контроля изделий высокой твердости с минимальным нарушением чистоты поверхности
- Специализированная насадка к датчику "D" для облегчения позиционирования датчика на цилиндрических поверхностях (диаметром от 18 мм.)
- Эталонные меры твердости (по ГОСТ 9031-75) Для контроля работоспособности и периодической поверки твердомеров
- Аккумуляторная шлифовальная машинка. Для подготовки зоны контроля на поверхности изделий


Купить твердомер ТКМ-359 по выгодной цене со склада в Москве!

Доставляем динамический твердомер
ТКМ-359 по России и СНГ курьерскими службами и транспортными компаниями.
