Рентгеновский аппарат БАСТИОН
| Главная / Рентгеновский контроль / Рентгеновские аппараты постоянного действия |
Р
ентгеновские аппараты серии БАСТИОН предназначены для проведения радиографии и радиоскопии в стационарных условиях.

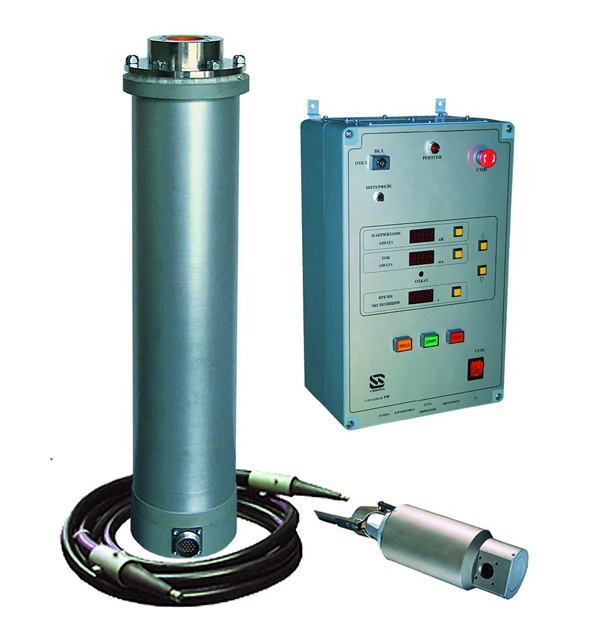

Состав рентгеновского аппарата БАСТИОН:
- Высоковольтный генератор
- Блок питания и управления
- Рентгеновская трубка COMET
- Высоковольтный кабель
- Комплект кабелей
- Автономная система жидкостного охлаждения с комплектом кабелей и шлангов
- Выносной пульт управления. Высоковольтный генератор выполнен в виде металлического цилиндрического корпуса, в торце которого установлено гнездо разъема для подключения высоковольтного кабеля.
С противоположного торца корпуса расположены маслорасширитель и низковольтный разъем для подключения кабеля, идущего к блоку питания и управления рентгеновского аппарата.
Генератор заполнен под вакуумом специально подготовленным трансформаторным маслом, которое играет роль изолирующей среды и теплоносителя.
Блок питания и управления состоит из функциональных узлов как силовой части, так и микропроцессорного управления, смонтированных на печатных платах и собранных в пластиковом прямоугольном корпусе с воздушным охлаждением элементов силовой электроники встроенным вентилятором.
Технические характеристики аппаратов серии "Бастион" на 160 КВ:
|
Характеристика |
Бастион 160/320 |
Бастион 160/640 |
Бастион 160/1000 |
Бастион 160/1000 П |
|
Макс. анодное напряжение, кВ |
10 ± 160 |
10 ± 160 |
20 ± 160 |
40 + 160 |
|
Макс. мощность анода, Вт |
320 |
640 |
1000 |
1000 |
|
Диапазон установки анодного тока, мА |
0,5 - 3,0 |
0,5 - 10,0 |
0,5 - 20,0 |
0,5 - 12,0 |
|
Угол излучения, градус |
40 х 30 |
40 х 30 |
40 х 30 |
40 х 360 |
|
Фокус, мм: по стандарту EN336/ EN 12543 |
0,2 / 0,5 |
0,4 / 1,0 |
0,4 / 1,0 |
0,4 / 4 |
|
Габариты высоковольтного генератора, мм |
Ø132 х 570 |
Ø132 х 590 |
Ø135 х 650 |
Ø135 х 650 |
|
Характеристика |
Бастион 225/320 |
Бастион 225/640 |
Бастион 225/1000 |
|
Макс. анодное напряжение, кВ |
30±225 |
30±225 |
30±225 |
|
Макс. мощность анода, Вт |
320 |
640 |
1000 |
|
Диапазон установки анодного тока, мА |
0,5 - 3,0 |
0,5 - 10,0 |
0,5 - 20,0 |
|
Угол излучения, градус |
30 |
40 |
40 |
|
Фокус, мм: по стандарту EN336/EN12543 |
0,2 / 0,5 |
0,4 / 1,0 |
1,5 / 3,0 |
|
Габариты высоковольтного генератора, мм |
Ø168х750 |
Ø168х750 |
Ø168х750 |
|
Рентгеновская трубка "Comet" |
MXR-225/ 01 |
MXR-225/21 |
MXR-225/21 |
|
Характеристика |
Бастион 320/640/1600 |
Бастион 450/900 |
|
Макс. анодное напряжение, кВ |
320 |
450 |
|
Макс. мощность анода, Вт |
640/1600 |
900 |
|
Диапазон установки анодного тока, мА |
0,5 - 20,0 |
0,5 - 10,0 |
|
Угол излучения, градус |
40 |
40 |
|
Фокус, мм: по стандарту EN336/EN12543 |
0,8 и 1,8 / 1,9 и 3,6 |
1,2 / 2,5 |
|
Габариты высоковольтного генератора, мм |
2х(Ø132х570) |
2х(Ø168х750) |
|
Рентгеновская трубка "Comet" |
MXR-320/23 |
MXR-451 |
Купить рентгеновские аппараты серии БАСТИОН по выгодной цене со склада в Москве!
Доставляем рентгеновский аппарат БАСТИОН по России и СНГ курьерскими службами и транспортными компаниями.
