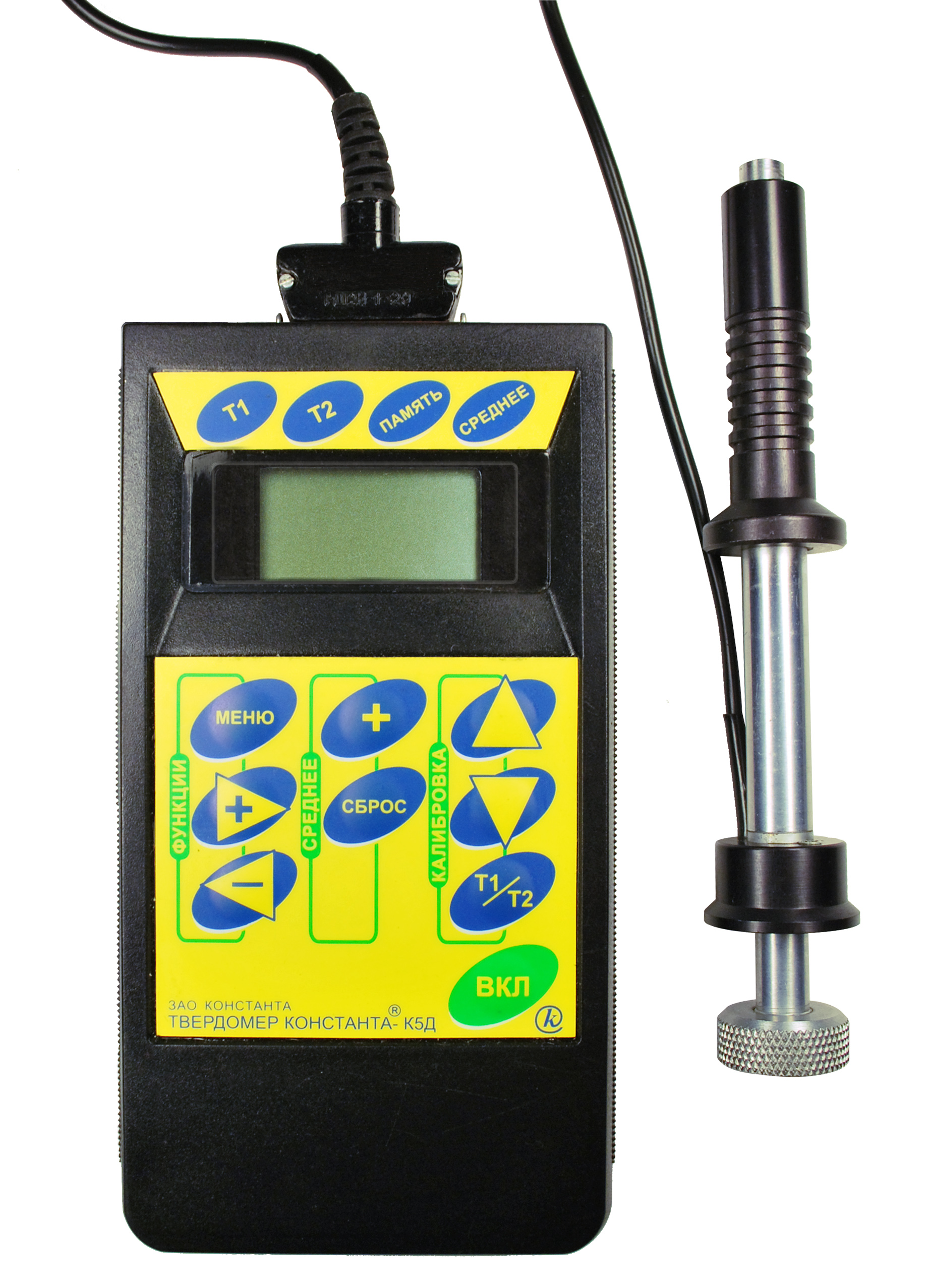

Динамический твердомер Константа К5Д
Динамический твердомер Константа К5Д
Твердомер динамический Константа К5Д


Твердомер металлов динамический ударный.
Работает со сменными преобразователями следующих типов: тип D, тип DC, тип D+15, тип G, тип C.
Твердомер динамический Константа К5Д измеряет твердость изделий из конструкционных материалов, углеродистых и низколегированных сталей. Применим также для измерения твердости чугунов, нержавеющих сталей, высоколегированных сталей и цветных металлов при калибровке прибора на мерах твердости из этих материалов. Реализует динамический метод оперативного контроля, характеризующийся широким диапазоном и малой погрешностью измерений вместе с простотой обслуживания в процессе измерения твердости.
В основу принципа работы твердомера Константа К5Д заложен динамический способ измерения твердости. На результаты измерений влияют не только свойства металла при пластической деформации, но и модуль Юнга (модуль упругости).
Измерения сигналов и обpаботка результатов расчетов  пpоизводится встpоенным микpопроцессором твердомера Константа К5Д с интегpальным аналого-цифpовым пpеобpазователем. Отображение результатов осуществляется на жидкокристаллическом индикаторе твердомера Константа К5Д.
Преобразователь твердомера Константа К5Д комплектуется двумя насадками: основной, для работы на плоских поверхностях, и дополнительной конусной, для работы в узких местах и на вогнутых поверхностях.

Особенности твердомера Константа К5Д:


- Оперативность измерения
- Наличие большого числа сменных преобразователей и насадок
- Статистическая обработка: три метода вычисления среднего значения твердости
- Измерение твердости изделий в процессе производства и эксплуатации
- Измерение твердости крупногабаритных изделий и в труднодоступных зонах измерений
- Высокая надежность и качество изготовления преобразователей за счет применения специальных материалов и автоматизированных технологий производства
- Отстройка от влияния положения преобразователя относительно горизонта при измерениях заданием угла
- Сохранение результатов измерений в памяти прибора с последующей передачей в IBM PC по каналу RS232 для хранения, статистической обработки и документирования с использованием программы «Constanta-Data»
- Автоматическое выключение питания после окончания измерений

Технические характеристики твердомера Константа К5Д:

Диапазон измерения твердомера Константа К5Д
- по Бринеллю
- по Роквеллу
- по временному сопротивлению (предел прочности)
(справочно, ГОСТ 22761-77)


90-450 НВ
20-70 HRCэ
370-1500 Мпа

Предел основной допускаемой погрешности твердомера Константа К5Д при вычислении
среднего значения с числом замеров 5, не более:
по Бринеллю:
в диапазоне 90-150 НВ
в диапазоне 150-300 НВ
в диапазоне 300-470 НВ
по Роквеллу
по временному сопротивлению




±10 НВ
±15 НВ
±20 НВ
±2 HRCэ
±50 Мпа

Число запоминаемых «настроек» твердомера Константа К5Д для каждой из шкал

5

Число замеров твердомера Константа К5Д для вычисления среднего значения
по выбору пользователя в диапазоне

от 1 до 99

Количество ячеек памяти результатов измерения твердомера Константа К5Д

200

Число групп результатов при запоминании данных измерений

до 120

Питание твердомера Константа К5Д

батарея или аккумулятор
напряжением 9 В (6F22 и др.)

Время непрерывной работы твердомера Константа К5Д от батареи типа Alkaline

не менее 100 часов

Время непрерывной работы твердомера Константа К5Д от свежезаряженного аккумулятора емкостью 150 мА/ч

не менее 25 часов

Габаритные размеры блока обработки информации твердомера Константа К5Д

не более 153 х 80 х 30 мм

Масса блока обработки информации твердомера Константа К5Д

не более 0,25 кг





Технические характеристики преобразователей для твердомера Константа К5Д:

Тип преобра-
зователя

Габарит. размеры, мм, не более

Масса, кг, не более

Мин. масса контролир. изделия, кг, не менее

Мин. толщина контролир. участка детали, мм, не менее

Шероховатость поверхности
Ra, на которой производится измерение, мкм, не более

Мин. радиус выпуклой цилиндр. контролир. поверх-ти, мм, не менее

Мин. радиус вогнутой цилиндр. контролир. поверх-ти, мм, не менее

D

27 х 145

0,125

3

10

3,2 (Rz10)

25

80

С

27 х 145

0,125

1,5

7

1,60 (Rz5)

12

40

D+15, D+15_U

27 х 160

0,130

3

10

3,2 (Rz10)

25

80

DC

27 х 90

0,1

3

10

3,2 (Rz10)

25

80

G

33 х 255

0,34

30

100

12,5 (Rz40)

50

160


Комплект поставки:


- Блок обработки информации с преобразователем
- Зарядное устройство
- Аккумуляторы НИКА - 2 шт.
- Руководство по эксплуатации
- Методика поверки
- Кабель связи с ПК по интерфейсу USB
- Компакт-диск с драйверами и программой "Constanta-Data"
- Тара

При необходимости прибор может быть укомплектован дополнительными преобразователями, мерами твердости, а также может быть произведена градуировка прибора под нестандартные материалы и изделия.
