Портативный динамический твердомер МЕТ-Д1А
Портативный динамический твердомер МЕТ-Д1А

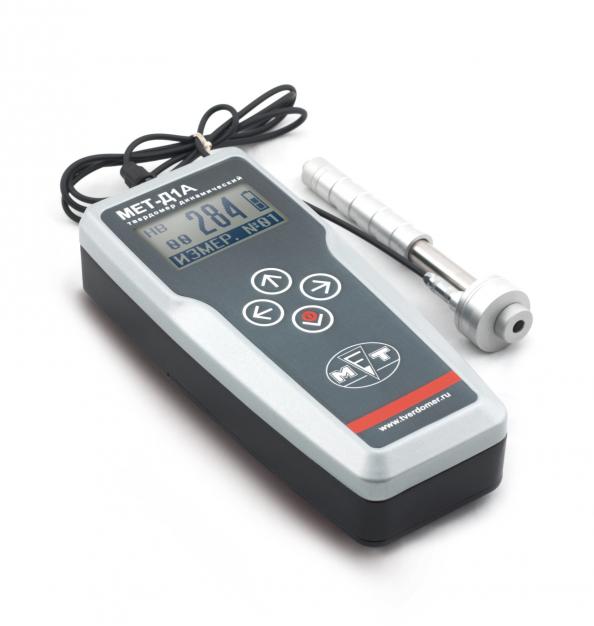

Твердомер динамический МЕТ - Д1А (алюминиевый корпус IP 66)

Твердомер МЕТ-Д1А занесен в государственные реестры средств измерений России, Белоруссии, Украины и Казахстана.




Основные возможности твердомера МЕТ-Д1А:


- Измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD)
- Наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.)
- Использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB)
- Подключение по заявке укороченного датчика Д1/2



Принцип действия: определение отношения скоростей индентора до и после соударения с поверхностью контролируемого изделия.




Отличительные особенности твердомера МЕТ-Д1А:



- Измерение твердости материалов с неоднородной, крупнозернистой структурой, кованных изделий, литья
- Измеренная величина твердости не зависит от пространственного положения датчика
- Малая чувствительность к кривизне и шероховатости измеряемой поверхности
- Высокая производительность (30 измерений в минуту)



Ограничения: измерение изделий массой менее 3-х кг или толщиной менее 12 мм возможно только при выполнении следующих условий:



- наличии чугунной или стальной опорной плиты массой не менее 3 кг
- наличии смазки для притирки изделия к опорной плите
- изделие должно быть ПЛОТНО притёрто к поверхности опорной плиты


При измерении магнитных сталей погрешность может увеличиваться из-за влияния магнитного поля стали на показание скорости движения бойка внутри катушки индуктивности.




Технические характеристики твердомера МЕТ-Д1А:

Пространственное положение твердомера при измерении любое (не влияет на точность показаний)
Обработка результатов измерений в твердомере вычисление среднего значения из данных, сохранённых в памяти;
выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений);
Обработка результатов измерений на компьютере передача данных на компьютер через высокоскоростной USB-порт;
эксклюзивное програмное обеспечение.
Подсветка дисплея есть
Одновременная индикация на дисплее шкала твердости
измеренное значение
номер измерения
режим работы
номер архива
степень разрядки источника питания
Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера 100
Автоматическое отключение питания, время, сек. 150
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч:
без Подсветки
с Подсветкой
от сети переменного тока

20
8
неограничено
Время полной зарядки аккумуляторной батареи, ч.

10

Электропитание твердомера:
сеть переменного тока, В / Гц
аккумуляторная батарея, В
потребляемая мощность, не более, ВА

100-200 / 50-60
1,2
3,0
Диапазон температур, от / и до /, °С:
при эксплуатации
при хранении и транспортировке

-20 ... +55
-35 ... +60
Относительная влажность воздуха, % 30 ... 80
Наличие драгоценных металлов и камней:
серебро, млг

16,8
Габаритные размеры, мм:
электронный блок (длина / ширина / высота) корпуса
датчик (длина / диаметр)

180 х 80 х 42
140 / 25
Масса твердомера, кг:
электронный блок + датчик
в полной комплектации (брутто)

0,61
1,3
Время одного измерения твёрдости, с 2
Шероховатость измеряемой поверхности, не более, Ra 3,2
Радиус кривизны измеряемой поверхности, не менее, мм: 10
Масса контролируемого изделия, не менее, кг: 3
Толщина контролируемого изделия, не менее, мм: 12
Глубина проникновения твердосплавного шарика динамического датчика в контролируемое изделие, в среднем, мм:
0,3
Ресурс датчика (минимальное количество измерений): 50000
Минимальный диаметр площадки на изделии для установки датчика, мм:
15
Размер отпечатка на измеряемой поверхности (диаметр), мм: 0,7





Диапазон измерения и погрешность:

Шкалы твердости Диапазон измерения Погрешность, не более
По шкале "С" Роквелла (20-70) HRC 1,5 HRC
По шкале Бринелля (75-650) НВ 10 НВ
По шкале Виккерса (75-1000) HV 12 HV
По шкале Шора (23-102) HSD 2 HSD
Предел прочности на разрыв Rm (378-1736 Мпа) 5 %





Комплект поставки:

- Электронный блок
- Датчик ультразвуковой Д1
- Блок питания
- Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
- Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
- Паспорт и Методика Поверки
- Свидетельство о поверке "ФГУП ВНИИФТРИ"
- Кабель для связи с компьютером через USB-порт
- CD-диск с програмным обеспечением
- Универсальный чехол
- Упаковочная сумка





Дополнительные принадлежности:


- Эталонные меры твёрдости (гост 9031-75; 8.426-81)
