Осциллограф Fluke 124

Главная / Электрический контроль / Осциллографы
по запросу

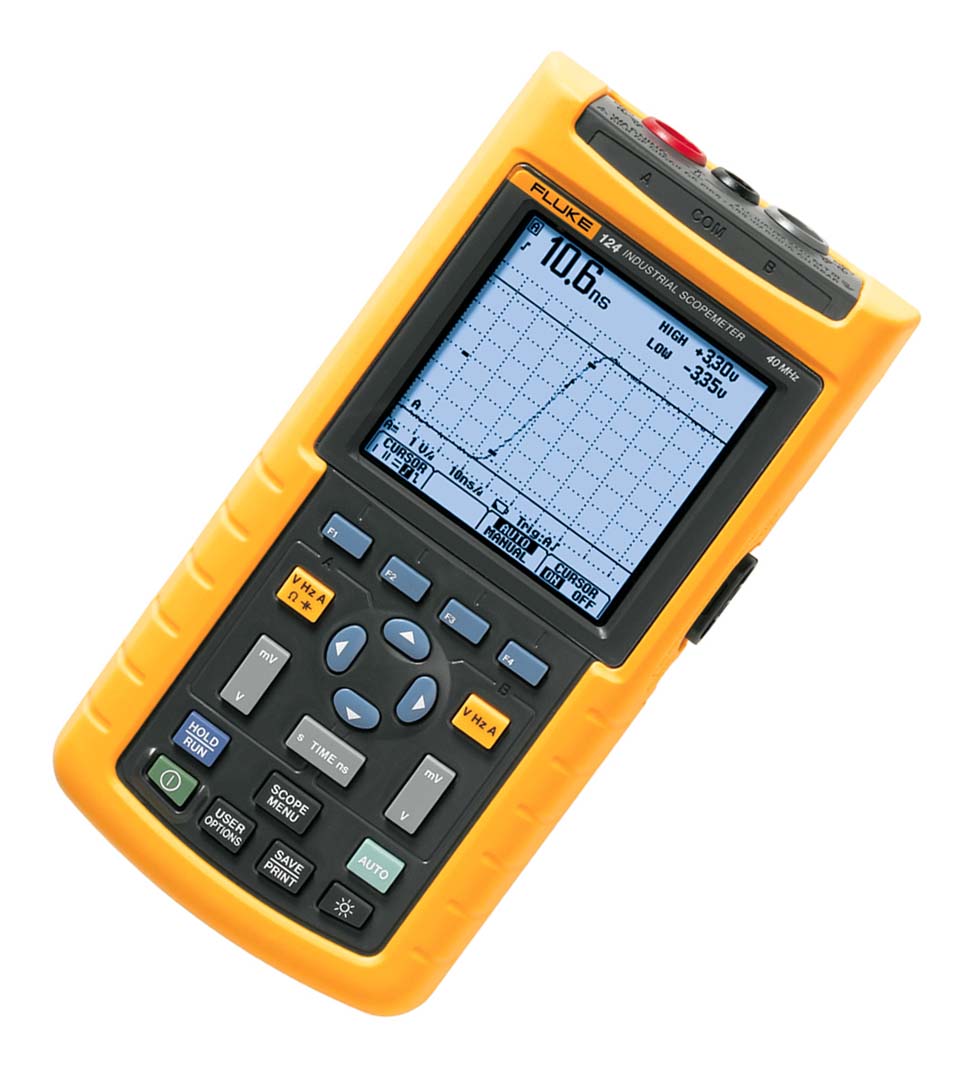

Осциллограф Fluke 124
Осциллограф Fluke 124 цифровой



Осциллограф Fluke 124
сертифицирован по категории 600 В CAT III
Fluke 124 имеет полосу пропускания 40 МГц.Курсорные измерения.Снабжен 20 ячейками памяти.
Промышленный цифровой осциллограф-мультиметр Fluke Industrial Scopemeter® 124 (Fluke-124) – идеальный выбор для обслуживающего персонала по поиску неисправностей в промышленном оборудовании и инструментах, аппаратуре управления и системах электропитания. Fluke 124 представляет собой надежный двухканальный осциллограф и измеритель с возможностью "безбумажной" записи. Новый, запатентованный метод работы "без рук" (hands off operation) Connect-and-View ™ ("подключайся и смотри") экономит время, затрачиваемое на поиск неисправностей, и помогает минимизировать время простоя производственных систем. Fluke 124 применяют для проверки и поиска неисправностей в приводах двигателей постоянного и переменного тока, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления.
Работа по технологии Connect-and-View™ обеспечивает надежное ображение сигнала на дисплее без необходимости нажимать на кнопки – даже для самых сложных сигналов, включая приводы двигателей и видеосигналы.
Интуитивная легкость использования с уникальной возможностью "все измерения за один тест". Один и тот же щуп для осциллографических наблюдений, измерений на мультиметре, измерений сопротивления и емкости и проверки целостности электрических цепей. Ручной прибор Fluke 124 весом всего в 1,1 кг обеспечивает легкость переноски и хорошо помещается в руке. Небольшие размеры позволяют положить его в карман большинства комбинезонов.


Особенности осциллографа Fluke 124 :

- Жесткая ударопрочная конструкция корпуса с чехлом-футляром обеспечивает длительный срок эксплуатации и надежной работы Fluke 124 в производственных условиях.
- Благодаря объединению трех наиболее популярных измерительных инструментов – осциллографа, мультиметра и самописца – позволяет обнаруживать неисправности от наносекундных до длительностью в месяцы.
Fluke 124 - это двухканальный цифровой осциллограф с полосой пропускания 40 МГц и двухканальный цифровой мультиметр.
- Цифровой мультиметр истинного эффективного значения с разрядностью дисплея в 5000 отсчетов при точности 0,5% обеспечивает 26 типов измерений, включая напряжение постоянного тока, эффективное напряжение переменного тока, частоту в Гц, скважность, длительность импульсов, фазовый сдвиг двух сигналов, ток, температуру, Crest Factor, дБВ, дБм, сопротивление, целостность цепей, характеристики диодов, емкость.
- Двухканальная функция TrendPlot™ отслеживает сбои за счет непрерывной записи показаний в течении времени от минут до нескольких суток. Записываются максимальные и минимальные показания с отметками даты и времени. Двухканальность обеспечивает поиск по критериям "причина и результат".
- Большой и яркий флуоресцентный дисплей с фоновой подсветкой и холодным катодом обладает отличным контрастом и прекрасно виден как в темном углу, так и при ярком дневном свете.
- Батарейное питание с индикатором позволяет пользоваться прибором Fluke 124 в любом месте. Время работы от батарей – до 5 часов. Быстрая перезарядка.
- Совместим с широким набором аксессуаров Fluke, включая сильноточные зажимы и температурные пробники.
- Возможная опционально поставка с принтером и интерфейсом к ПК, а также программное обеспечение для Windows упрощают задачи документирования.



Технические характеристики осциллографа Fluke 124:

Диапазон часот  40 МГц
 Максимальная частота выборки в режиме реального времени  25 Мвыб/сек
 Чувствительность входа  От 5 В до 500 В/деление
 Диапазон временной развертки  От 10 нс/ деление до  1 мин/деление
 Входы и цифровые преобразователи 2
 Независимые изолированные входы -
 Максимальная длина записи    ... в режиме осциллографа:        ...  в режиме Scope Record: 512 мин/макс точек на вход
 Захват всплесков сигнала  40 нс
 Функции измерения осциллографа  Курсоры +26 автоматических измерений; с возможностью измерения мощности и ШИМ-напряжения
 Мультиметр истин. среднеквадр. значений 5000 единиц, двойной вход
Канал вертикального отклонения
 Полоса пропускания (-3 дБ)  0…20 МГц
 Коэф. отклонения (Коткл.) 5 мВ/дел…500 В/дел
 Погрешность установки Коткл.  ± (1 % + 0,05 х Коткл. )
 Время нарастания < 17,5 нс
 Входной импеданс 1 МОм / 20 пФ
 Макс. входное напряжение 600 В ср. кв.
 Режимы работы Канал 1 (2), канал 1 (2) инвертированный, каналы 1 и 2
Канал горизонтального отклонения
 Коэф. развертки (Кразв.) 20 нс/дел…5 с/дел
 Погрешность установки Кразв. ± (0,1 % + 0,04 х Кразв. )
 Режим работы Основной, медленная развертка Roll (1…60 с/дел)
Синхронизация
 Источники синхросигнала Канал 1, канал 2, внешний
 Режимы запуска развертки Авто (Подключай-и-Смотри), автоколебательный, ждущий, однократный, ТВ (PAL, NTSC, PAL+, SECAM)
 Фильтры синхронизации Связь по перемен. или пост. току
 Вход внешней синхронизации Оптически изолированный вход, кабель ITP120 (опция)
Сбор данных
 Разрешение по вертикали 8 бит
 Макс. частота дискретизации 25 МГц (однокр. сигнал); эквив. 1,25 ГГц (периодич. сигнал)
 Режимы сбора данных Выборка, пик. детектор (> 40 нс), сглаживание, накопление
Автоматические измерения
 Функции по вертикали U (I) переменное, постоянное, переменное со смещением, пик,
дБ (дБ, дБм/50 Ом, дБм/600 Ом), коэф. амплитуды
 Функции по горизонтали Частота, ± коэф. заполнени, ± ширина импульса, фаза
Мультиметр
 Макс. пределы измерений 1250 В, 10 МА (с датчиком), 30 МОм, 50/70 МГц (123 / 124), 500 мкФ,
800 °C (с датчиком), 0…359°, 2…98 %, 1…10
 Макс. разрешение 0,1 мВ; 10 мкА; 0,1 Ом; 1 Гц; 10 пФ; 0,1 °С; 1°; 0,1 %
 Базовая погрешность ± 0,5 % (постоянное напряжение)
 Дополнительные функции Δ-измерения, автоудержание
Регистратор TREND PLOT
 Режимы работы График мин / макс/ ср. с метками даты и времени
 Источник сигнала Канал 1 (2), 1 и 2
 Длительность записи 120 с (15 с/дел)…16 суток (48 ч/дел)


 Механические и общие характеристики Fluke 124:


 Память  2 осциллограммы, 10 профилей
 ЖК дисплей  8 х 9,6 дел (72 х 72 мм); 240х240 точек; подсветка
 Питание  Внешнее через сетевой адаптер
NiCd, макс. 4,5 ч
 Размеры (ВхШхГ)  132 мм х 115 мм х 50 мм
 Вес  1,2 кг

Комплект поставки:

- Прибор Fluke 124 1
- Сетевой адаптер/зарядное устройство РМ 8907 1
- Набор защищенных измерительных выводов STL120 (один красный, один серый) 1
- Широкополосный щуп для измерения напряжения VPS40 1
- Набор зажимов "крокодил" АС120 1
- Набор хомутов НС120 1
- TL75 Набор тестовых проводов Hart Point 1
- Экранрованный BNC-разъем ВВ120 1
- Блок аккумуляторов NiMn 1
- Руководство пользователя


Купить осциллограф Fluke 124 по выгодной цене со склада в Москве
Доставляем осциллограф Fluke 124 по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на осциллограф Fluke 124 Вы можете по т/ф.:
  +7 (495) 966-41-00  или по электронной почте на info@ndt-geo.ru
