Осциллограф Fluke 125

Главная / Электрический контроль / Осциллографы
по запросу

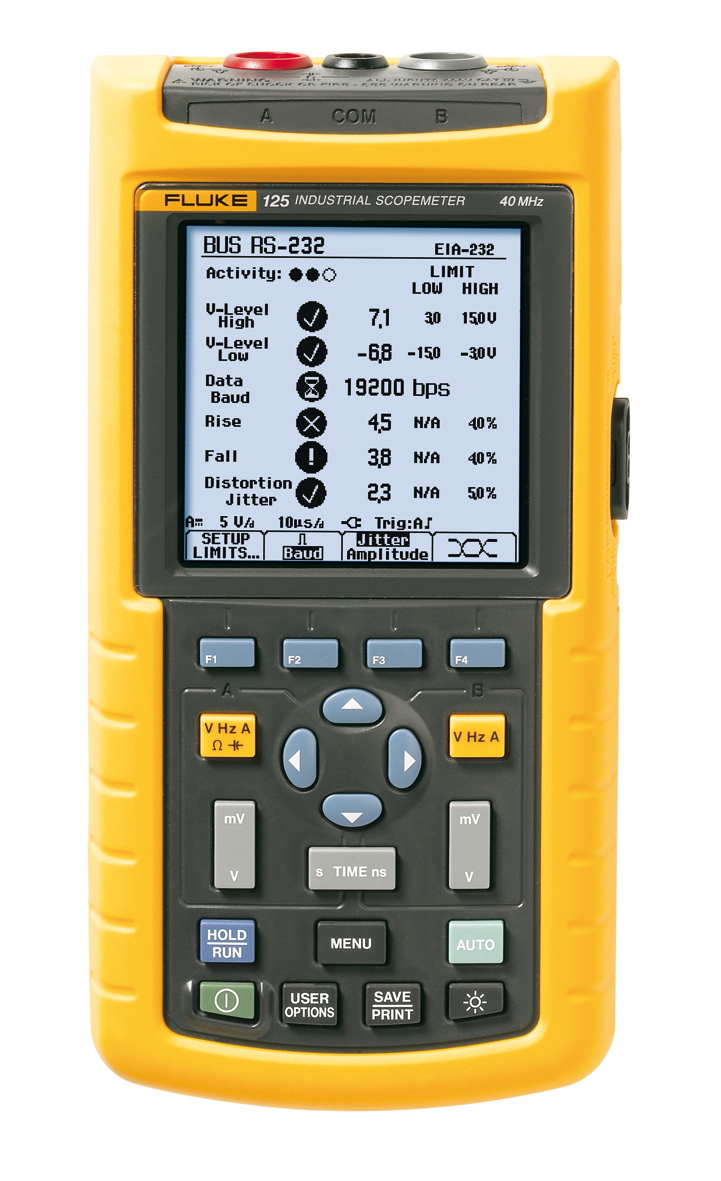

Осциллограф Fluke 125

Цифровой осциллограф FLUKE 125 (40 MHz)


двухканальный цифровой осциллограф с полосой пропускания 40 МГц и двухканальный цифровой мультиметр

Возможности осциллографа Fluke 125:

- Измерения мощности для однофазных и симметричных трехфазных систем. Fluke 125 позволяет напрямую измерить полную мощность (Вт), кажущуюся мощность (ВА), реактивную мощность (ВАР) и коэффициент мощности (PF) в широком диапазоне частот, включая частоты, применяемые в электроприводах и преобразователях напряжения. В результате, можно непосредственно наблюдать воздействие на различные параметры мощности процессов запуска оборудования или изменения условий функционирования. В стандартный комплект входят токоизмерительные клещи.
- Режим измерения гармоник графически отображает гармоники до 33-й включительно, что помогает обнаружить неисправности, например, из-за присутствия мощных нелинейных нагрузок.
- Корректное измерение переменного ШИМ-напряжения для измерения напряжения непосредственно на обмотках электродвигателей.
- Возможность измерения малых сопротивлений с разрешением до 0,01 Ом для измерения сопротивления обмоток двигателей и др.
- Режим проверки состояния шин позволяет анализировать качество сигналов в - промышленных сетях путем сравнения параметров измеренных сигналов со значениями, требуемыми соответствующими стандартами.

Технические характеристики осциллографа Fluke 125:

Диапазон часот  40 МГц
 Максимальная частота выборки в режиме реального времени  25 Мвыб/сек
 Чувствительность входа  От 5 В до 500 В/деление
 Диапазон временной развертки  От 10 нс/ деление до 1 мин/деление
 Входы и цифровые преобразователи 2
 Независимые изолированные входы -
 Максимальная длина записи ... в режиме осциллографа: ... в режиме Scope Record: 512 мин/макс точек на вход
 Захват всплесков сигнала  40 нс
 Функции измерения осциллографа  Курсоры +26 автоматических измерений; с возможностью измерения мощности и ШИМ-напряжения
 Мультиметр истин. среднеквадр. значений 5000 единиц, двойной вход
Канал вертикального отклонения
 Полоса пропускания (-3 дБ)  0…20 МГц
 Коэф. отклонения (Коткл.) 5 мВ/дел…500 В/дел
 Погрешность установки Коткл.  ± (1 % + 0,05 х Коткл. )
 Время нарастания < 17,5 нс
 Входной импеданс 1 МОм / 20 пФ
 Макс. входное напряжение 600 В ср. кв.
 Режимы работы Канал 1 (2), канал 1 (2) инвертированный, каналы 1 и 2
Канал горизонтального отклонения
 Коэф. развертки (Кразв.) 20 нс/дел…5 с/дел
 Погрешность установки Кразв. ± (0,1 % + 0,04 х Кразв. )
 Режим работы Основной, медленная развертка Roll (1…60 с/дел)
Синхронизация
 Источники синхросигнала Канал 1, канал 2, внешний
 Режимы запуска развертки Авто (Подключай-и-Смотри), автоколебательный, ждущий, однократный, ТВ (PAL, NTSC, PAL+, SECAM)
 Фильтры синхронизации Связь по перемен. или пост. току
 Вход внешней синхронизации Оптически изолированный вход, кабель ITP120 (опция)
Сбор данных
 Разрешение по вертикали 8 бит
 Макс. частота дискретизации 25 МГц (однокр. сигнал); эквив. 1,25 ГГц (периодич. сигнал)
 Режимы сбора данных Выборка, пик. детектор (> 40 нс), сглаживание, накопление
Автоматические измерения
 Функции по вертикали U (I) переменное, постоянное, переменное со смещением, пик,
дБ (дБ, дБм/50 Ом, дБм/600 Ом), коэф. амплитуды
 Функции по горизонтали Частота, ± коэф. заполнени, ± ширина импульса, фаза
Мультиметр
 Макс. пределы измерений 1250 В, 10 МА (с датчиком), 30 МОм, 50/70 МГц (123 / 124), 500 мкФ,
800 °C (с датчиком), 0…359°, 2…98 %, 1…10
 Макс. разрешение 0,1 мВ; 10 мкА; 0,1 Ом; 1 Гц; 10 пФ; 0,1 °С; 1°; 0,1 %
 Базовая погрешность ± 0,5 % (постоянное напряжение)
 Дополнительные функции Δ-измерения, автоудержание
Регистратор TREND PLOT
 Режимы работы График мин / макс/ ср. с метками даты и времени
 Источник сигнала Канал 1 (2), 1 и 2
 Длительность записи 120 с (15 с/дел)…16 суток (48 ч/дел)




Купить осциллограф Fluke 125 по выгодной цене со склада в Москве
Доставляем осциллограф Fluke 125 по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на осциллограф Fluke 125 Вы можете по т/ф.:
  +7 (495) 966-41-00  или по электронной почте на info@ndt-geo.ru
