Ультразвуковой низкочастотный дефектоскоп А1220 МОНОЛИТ

Главная / Контроль бетона и строительных материалов / Дефектоскопы бетона
по запросу
Ультразвуковой низкочастотный дефектоскоп А1220 МОНОЛИТ
Ультразвуковой низкочастотный дефектоскоп А1220 МОНОЛИТ
Ультразвуковой низкочастотный дефектоскоп А1220 МОНОЛИТ

Дефектоскоп А1220 Монолит

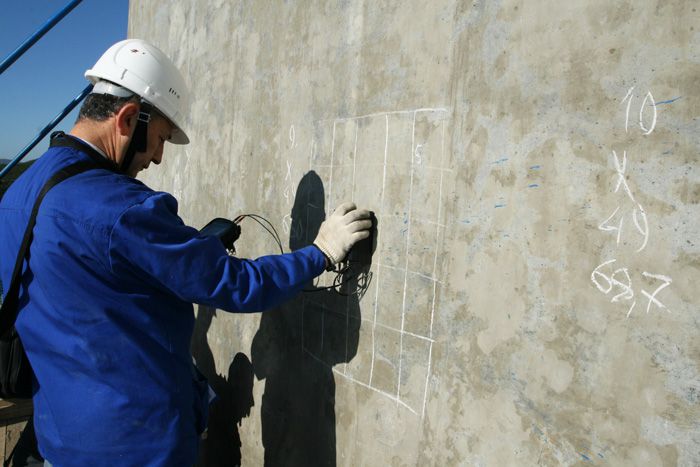

Ультразвуковой низкочастотный дефектоскоп А1220 МОНОЛИТ предназначен для решения задач толщинометрии и дефектоскопии сложных материалов, таких как бетон, горный камень, асфальт. Уникальность дефектоскопа А1220 Монолит состоит в том, что он позволяет проводить тестирование эхо-методом при одностороннем доступе к объекту контроля (ОК), что делает возможным применение данного дефектоскопа А1220 Монолит для проведения контроля эксплуатируемых объектов, таких как здания, мосты, тоннели и пр.

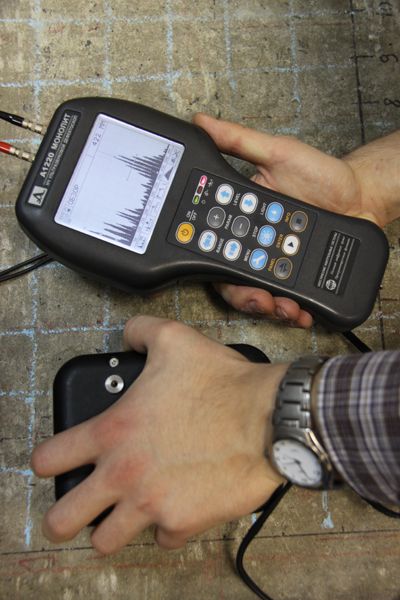

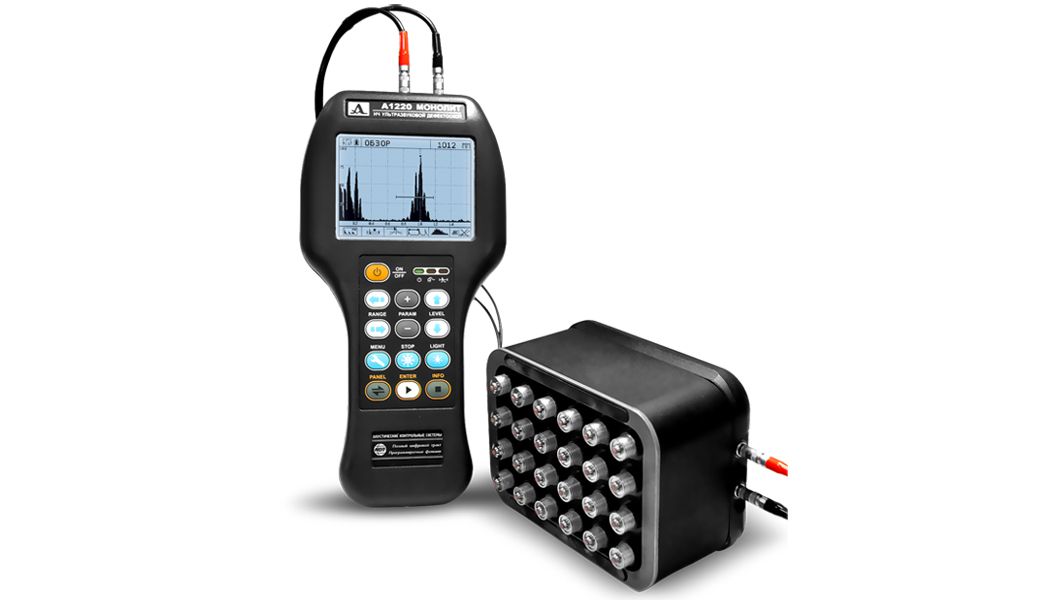

Дефектоскоп А1220 МОНОЛИТ состоит из электронного блока с экраном и клавиатурой, а также 24-элементного (6х4) матричного антенного устройства (АУ). Конcтрукция элементов АУ дефектоскопа А1220 Монолит обеспечивает проведение контроля без применения контактной жидкости, т.е. с сухим точечным контактом. Элементы АУ подпружинены и дают возможность измерения на криволинейных и шероховатых поверхностях. Для сквозного прозвучивания используются дополнительные ультразвуковые преобразователи продольных и поперечных ультразвуковых волн.
Особенности дефектоскопа А1220 Монолит:

Одним из важных преимуществ дефектоскопа А1220 Монолит является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.

Назначение А1220 Монолит
- измерение толщины изделий из бетона
- поиск инородных включений, пустот и трещин внутри изделий и конструкций из железобетона, камня, пластмасс и подобных им материалов при одностороннем доступе к объекту контроля

- исследование внутренней структуры крупнозернистых материалов
Дефектоскоп А1220 Монолит обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:

  • В виде А-скана

    Традиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.

Режим ОБЗОР

Режим ОБЗОР

Представление А-скана сигнала в реальном масштабе времени или с усреднением реализаций. Предусмотрены возможности выполнения следующих измерений: временных интервалов задержки сигналов относительно начала зондирующего импульса или между двумя сигналами, расстояний до отражателей, амплитуд сигналов. Также на экране индицируется одно из числовых значений, установленных пользователем: время задержки, дальность, амплитуда сигнала или значение аттенюатора.

Режим ЛУПА

Режим ЛУПА

Особенностью данного режима является увеличенное число индицируемых числовых параметров и результатов измерений, а также представление реализаций измерений в двухоконном режиме: общий и растянутый сигнал в области строба.

  • В виде В-скана

    Представление результатов ультразвукового контроля в виде поперечного сечения объекта контроля, перпендикулярного поверхности ввода и параллельного направлению сканирования. В-скан дает более полное представление о внутренней структуре объекта.

Режим ЛЕНТА

Режим ЛЕНТА

Данный режим предназначен для формирования результатов измерений в форме образа сечения ОК, перпендикулярного к поверхности, при сканировании антенной решеткой вдоль одной линии с заданным шагом. На экране прибора образ сечения представляется в виде бинарного изображения, на котором черным цветом отмечаются области превышения сигналом порога, а прочие места остаются светлыми. Построение ЛЕНТЫ удобно при проведении контроля протяженного объекта вдоль одной линии. Для сохраненных данных с помощью внешнего компьютера и специальных программ можно получить изображение В-скана в полутоновом или цветном варианте.

Режим КАРТА

Режим КАРТА

Режим КАРТА предназначен для формирования результатов измерений в форме набора сечений ОК, перпендикулярного к поверхности при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом, другими словами набор лент ограниченных по протяженности. Задавая шаг сканирования по вертикали и горизонтали, мы можем получить представление о внутренней структуре всего объекта, работая по слоям.

Интерфейс:
Несмотря на многофункциональность дефектоскоп А1220 МОНОЛИТ прост в управлении благодаря интуитивному интерфейсу и меню пиктограмм, которые обеспечивают быстрый доступ к основным настройкам и функциям прибора. Эргономичный дизайн дефектоскопа А1220 Монолит и его малый вес (всего 650 грамм вместе с аккумуляторным блоком), а также комплект ремней «hands free» делают этот прибор удобным инструментом для работы в труднодоступных местах. Все результаты тестирования (реализации) сохраняются в энергонезависимой памяти дефектоскопа А1220 Монолит , после чего могут быть переданы через USB-port на внешний компьютер для дальнейшей обработки, документирования и архивирования результатов обследования. Также с помощью специальной программы для связи с А1220 МОНОЛИТ можно реконструировать трехмерное изображение внутренней структуры объекта контроля.
Использование других низкочастотных преобразователей расширяет возможности дефектоскопа А1220 Монолит.
Дефектоскоп А1220 Монолит может дополнительно комплектоваться:
преобразователями с сухим точечным контактом (СТК):
Т1802 (поперечных волн; рабочая частота 50 кГц)
L1803 (продольных волн; рабочая частота 100 кГц)
для реализации методов сквозного и поверхностного прозвучивания.
преобразователями с жидкостным контактом:
S0205 – 25 кГц, продольных волн, короткоимпульсный, малошумящий
S0206 – 50 кГц, продольных волн, короткоимпульсный, малошумящий
S0208 – 100 кГц, продольных волн, короткоимпульсный, малошумящий для сквозного прозвучивания.

Технические характеристики дефектоскопа А1220 Монолит:
Максимальная глубина визуализации эхо-сигналов при контроле поперечными волнами 2150 мм
Максимальная длительность реализаций сигналов, визуализируемых на экране прибора 1600 мкс
Cредняя измеряемая толщина бетона 600 мм
минимальный диаметр обнаруживаемого дефекта типа цилиндрическое сверление 30 мм
Погрешность измерений толщины и глубины залегания дефектов ±10%
Время выполнения одного измерения и занесения результата в память в режиме лента, карта 3 с
Число записываемых одиночных, недетектированных А-сканов 59
Максимальная длина одного непрерывного В-скана (режим ЛЕНТА) 10 м
Максимальная площадь контролируемой поверхности (режим КАРТА) 2 м2
Диапазон настроек скорости ультразвука 1000÷9999 м/с
Амплитуда зондирующего сигнала (половина размаха) 20, 100, 200 В
Форма зондирующего импульса генератора Меандр, 0,5÷5 периодов
Частота повторения зондирующих импульсов 1÷50 Гц
Полоса частот приемного тракта 10÷300 кГц
Диапазон перестройки аттенюатора 0÷106 с шагом 1 дБ
Число программируемых точек характеристики ВРЧ функционального генератора 32
Диапазон регулировки ВРЧ 30 дБ
Устанавливаемые длительности разверток 150, 300, 450, 800, 1100, 1600 мкс
Пределы регулировки задержки разверток 0÷120 мкс
Пределы установки порога срабатывания сигнализатора дефектов 0÷100 %
Дискретность измерения интервала времени 0,1 мкс
Время непрерывной работы прибора от аккумулятора без подсветки индикатора 14 часов
Время зарядки полностью разряженной аккумуляторной батареи 3 часа
Тип дисплея жидкокристаллический
Диапазон рабочих температур -20÷+45°C
Габаритные размеры электронного блока 245 х 120 х 40 мм
Масса электронного блока 650 г
Габаритные размеры антенной решетки М2502 140 х 88 х 74 мм
Масса антенной решетки М2502 750 г

Базовый комплект поставки дефектоскопа А1220 МОНОЛИТ:


- А1220 МОНОЛИТ - электронный блок дефектоскопа с аккумуляторным питанием

- Антенная решетка M2502 (П112Т-0,06-6Тх4Т-СТК)

- ITV - программа для переноса данных в ПК

- Кабель LEMO-LEMO двойной 1,2 м

- Чехол

- Зарядное устройство с контроллером питания

- Сетевой адаптер с кабелем

- Кабель связи по USB
- Жесткий кейс

Гарантийные обязательства на дефектоскоп А1220 МОНОЛИТ:
Гарантия: 1 год
