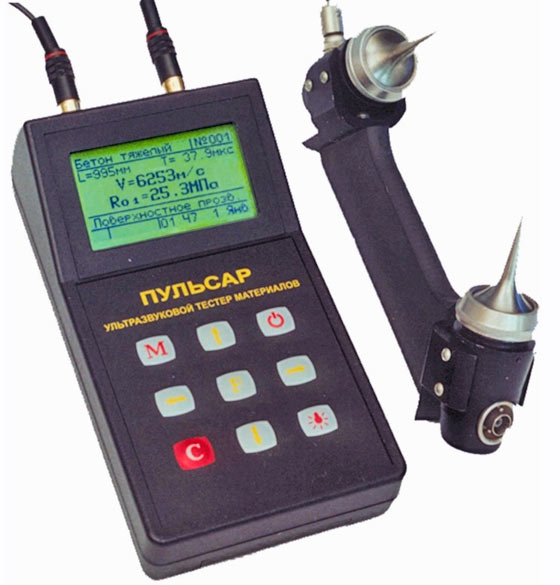

Ультразвуковой прибор ПУЛЬСАР-1.0 (ультразвуковой тестер)
- Зарегистрирован в Реестре государственной системы обеспечения единства измерений Республики Казахстан
- Внесен в Государственный реестр средств измерений Российской Федерации, Белоруссии, Украины, Казахстана
Ультразвуковой прибор Пульсар-1.0 предназначен для измерения времени и скорости распространения УЗ колебаний в твердых (бетон, кирпич, композиты и др.) материалах при сквозном и поверхностном прозвучивании.
Повышенная мощность возбуждения зондирующих импульсов, высококачественный усилительный тракт позволяют существенно увеличить базу прозвучивания и работать на материалах с большим затуханием.
Датчик поверхностного прозвучивания имеет базу 120 мм, удобную для прозвучивания бетонных образцов-кубов.
Прибор Пульсар-1.0 позволяет:
- Определять прочность бетона по ГОСТ 17624 и кирпича по ГОСТ 24332
- Получать информацию об однородности бетона, наличии пустот, трещин и дефектов, возникших в процессе производства и эксплуатации конструкций
- Оценивать несущую способность ж/б конструкций, пористость и трещиноватость горных пород, степень анизотропии и текстуру композиционных материалов
- Определять плотность и температуру графитовых смесей при формовании и контроле качества подовых блоков
- Определять звуковой индекс абразивов
- Внесен в Государственный реестр средств измерений Российской Федерации, Белоруссии, Украины, Казахстана
Ультразвуковой прибор Пульсар-1.0 предназначен для измерения времени и скорости распространения УЗ колебаний в твердых (бетон, кирпич, композиты и др.) материалах при сквозном и поверхностном прозвучивании.
Повышенная мощность возбуждения зондирующих импульсов, высококачественный усилительный тракт позволяют существенно увеличить базу прозвучивания и работать на материалах с большим затуханием.
Датчик поверхностного прозвучивания имеет базу 120 мм, удобную для прозвучивания бетонных образцов-кубов.
Прибор Пульсар-1.0 позволяет:
- Определять прочность бетона по ГОСТ 17624 и кирпича по ГОСТ 24332
- Получать информацию об однородности бетона, наличии пустот, трещин и дефектов, возникших в процессе производства и эксплуатации конструкций
- Оценивать несущую способность ж/б конструкций, пористость и трещиноватость горных пород, степень анизотропии и текстуру композиционных материалов
- Определять плотность и температуру графитовых смесей при формовании и контроле качества подовых блоков
- Определять звуковой индекс абразивов
Осоновные функции ультразвукового прибора ПУЛЬСАР-1.0:
- Вычисление прочности, плотности и модуля упругости по предварительно установленным градуировочным зависимостям
- Вычисление звукового индекса абразивных изделий
- Визуализация принимаемых УЗ сигналов на экране осциллографа
- Измерение температуры контролируемого объекта внешним датчиком
- Память результатов в реальном времени
- Связь с ПК
- Дополнительная обработка результатов с помощью специализированной компьютерной программы
- Вычисление звукового индекса абразивных изделий
- Визуализация принимаемых УЗ сигналов на экране осциллографа
- Измерение температуры контролируемого объекта внешним датчиком
- Память результатов в реальном времени
- Связь с ПК
- Дополнительная обработка результатов с помощью специализированной компьютерной программы
Технические характеристики ультразвукового прибора ПУЛЬСАР-1.0:
Диапазон измерений времени распространения УЗ колебаний, мск | 10...10000 |
Дискретность измерения времени распространения УЗ колебаний, мкс | 0,1 |
Пределы допускаемой основной абсолютной погрешности измерения времени распространения УЗ колебаний, %, не более | ±(0,01t + 0,1) |
Рабочая частота УЗ колебаний, кГц | 50...100 |
База измерений при поверхностном прозвучивании, мм | 120±3 |
Напряжение возбуждения, В | до 600 |
Габаритные размеры, мм | |
- электронного блока | 190x105x58 |
- датчика поверхностного прозвучивания в сборе | 240x42x95 |
- преобразователя для сквозного прозвучивания | Ø36x62 |
Масса прибора в сборе, не более, кг | 2,1 |
Комплект поставки:
- базовый комплект
- Электронный блок
- Чехол
- Датчик поверхностного прозвучивания 60 кГц с комплектом кабелей (2х1,5м)
- Контрольный образец
- Аккумуляторы
- Зарядное устройство
- дополнительная комплектация
- Комплект преобразователей П111-0.06-И2 для сквозного прозвучивания
- Комплект подводных преобразователей
- Конуса, протекторы, волноводы, кабели-удлинители
- Диск CD с программой связи, блок связи с ПК
- Сумка
