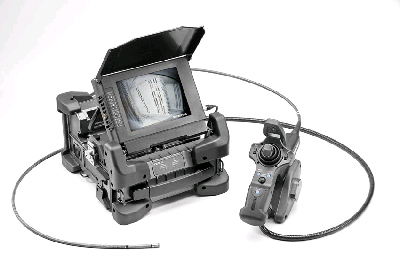

Видеоскоп IPLEX FX
Видеоскоп IPLEX FX

Основные модели эндоскопов:

- 4.0 мм с длиной рабочей части 2.0м: IV8420
- 4.0 мм с длиной рабочей части 3.5м: IV8435
- 6.0 мм с длиной рабочей части 2.0м: IV8620
- 6.0 мм с длиной рабочей части 3.5м: IV8635


Основные функции IPLEX FX:

- IPLEX FX незаменим для решения широкого круга задач контроля в промышленности – компактен, легок, имеет прочные сменные зонды и литой корпус, современные средства регистрации и трансляции цифровых изображений, высокую стойкость к воздействию внешней среды.
- Корпус этого компактного прибора изготовлен точным литьем из магниевого сплава, общий вес прибора с аккумуляторами не превышает 6 кг.
- Компактный универсальный видеоскоп со сменными зондами и с максимальным набором функций, включая осмотр, документирование изображений в виде цифровых снимков или видео, а также стерео измерения обнаруженных дефектов.
- Режим многоточечного измерения удобен при контроле лопаток проточной части газотурбинных двигателей, а функция WiDERTM (Wide Dynamic Range – Расширенный динамический диапазон) улучшает разрешающую способность и общее качество получаемых изображений, традиционно высокое для изделий Olympus.
- Первый в мире видеоэндоскоп, имеющий сменные объективы со светодиодной подсветкой сверхвысокой яркости, с уменьшенным потреблением электроэнергии. Прибор самостоятельно распознает модель установленного объектива (конструкция SmartTipTM) и автоматически загружает соответствующие оптические настройки и калибровки.
- Питание прибора осуществляется от сменных литиево-ионных аккумуляторных батарей, что делает его очень мобильным, а герметично уплотненный корпус (без наружных отверстий для охлаждения) соответствует стандарту военной приемки США MIL-STD 810F и позволяет работать под дождем и снегом, в условиях высокой влажности, соляного тумана, запыленности и при высоком уровне наружных электромагнитных помех и ионизирующего излучения.


Режимы и функции по обработке изображений:

- Угол поля зрения изменяется путем установки сменных объективов. Имеются измерительные стерео объективы
- Подсветка осуществляется при помощи светодиодов сверхвысокой яркости, белого спектра свечения.
- Семиуровневая экспозиция (от 1/2 до 1/30000 сек)


Функции записи цифровых снимков/видео/аудио:


- Входы/выходы информации:
видео сигнал - BNC x 1, S-Video x 1
аудио сигнал - 3.5 мм mini jack (моно)
USB - 1 порт (Ver. 1.1)
- Запись цифровых фотографий:
Формат файлов - JPEG (Exif 2), SHQ (JPEG/TIFF (TIFF-YC) при установке стерео измерительного объектива), HIGH, standard quality STD
Аудио запись - WAV (Макс. 60 сек., с возможностью прерывания)
- Запись цифрового видео:
Формат файлов - AVI M-JPEG (с фиксированным сжатием, возможность записи с конца предыдущего файла)
Аудио запись - возможна либо до записи видео, либо в процессе записи видео
- Операции с файлами: ввод пояснительного текста - до 30 символов, поиск файлов по дате и времени создания


Системный блок:


- Съемная флэш-память: карточка Compact Flash 1 Гб входит в комплект (можно применять карточки емкостью до 2 Гб)
- Внутренняя память: 1Гб
- ЖК монитор с диагональю 6.3" (160 мм), полноцветная TFT матрица
- Электропитание:
Переменный ток 100В-240В, 50/60Гц (через блок питания);
Постоянный ток 14.8В (от штатного аккумулятора);
Время работы от аккумулятора - более 150 минут (при полной зарядке батареи)
- Размеры :
216(Д) x 126(Ш) x 249(В) мм (без резиновых бамперов);
250(Д) x 160(Ш) x 285(В) мм (с резиновыми бамперами)
- Вес: 4,6 кг (с аккумуляторами)


Особенности IPLEX FX:

- Корпус IPLEX FX  выполняют с использованием метода точного литья из магниевого сплава. Строение корпуса в соответствует стандарту  MIL-STD 810F, что позволяет применять устройство военным США и работать с ним в самых неблагоприятных условиях. В дождь, снег, при высокой влажности, в соляном тумане; и исключает влияние на замеры даже значительной запыленности, ионизирующего излучения и наличия внешних электромагнитных помех.
- Литиево-ионные аккумуляторные батарейки позволяют работать с прибором IPLEX FX  в дали от источников электроэнергии. Т.е. делают работу с видеоэндоскопом модульной и автономной.
- Многоточечное измерение - это режим, необходимый для тестирования лопаток проточной части в газотурбинных двигателях.  Функция WiDERTM (Wide Dynamic Range – расширенный динамический диапазон) позволяет улучшить разрешающую способность и повысить качество финальных изображений. Эти усиления характеристик традиционно известны как качественные улучшения, присущие всей линейке товаров Olympus.
- Конструкция IPLEX FX позволяет максимально точно наводить объектив зонда и делает минимальной возможность его повреждения. Это достигается при помощи крепежа сменных зондов к корпусу видеоскопа IPLEX FX (замена зондов продумана максимально просто), наличию герметичных уплотнителей. Выбор зонда происходит из предложенного набора аксессуаров с различной длиной. Диаметр на сегодняшний день варьируется от 4,0 мм до 6,0 мм
- Блок по управлению зондами, выполненный по технологии TrueFeelTM, оснащен джойстиком, который контролирует изгиб зонда и реагирует даже на усилие, прилагаемое к контроллеру
- Вес вместе с аккумуляторами составляет 6 кг


Технические характеристики IPLEX FX:

Параметры Значения



Видео сигнал
Аудио сигнал ø3,5 мм mini jack (моно)
USB Один терминал (Ver. 1.1)
Запись цифровых фотографий Формат файлов JPEG (Exif 2), super high quality (SHQ), high quality (HIGH), standard quality (STD)
* Запись в режиме super high quality (SHQ) JPEG или в несжатом TIFF (TIFF-YC) при установке стерео измерительного объектива
Аудио запись WAV (Макс. 60 сек., с возможностью прерывания)
Запись цифрового видео Формат файлов AVI M-JPEG (с фиксированным сжатием)
* Возможность записи с конца предыдущего файла
Аудио запись Возможна либо до записи видео, либо в процессе записи видео
Операции с файлами Ввод пояснительного текста До 30 символов
Поиск файлов По дате и времени создания
Сравнение изображений Одновременно отображаются ранее записанное и «живое» изображения
Измерительные режимы Сравнительные измерения Измеряет расстояние между двумя отмеченными точками. Расчет производится на базе известного расстояния на том же снимке.
Стерео измерения (ДЛИНА) Измеряет расстояние между двумя отмеченными точками.
Стерео измерения (ЛИНИИ) Измеряет общую длину ломаной линии, обозначенной в узлах несколькими точками (до 20 точек)
Стерео измерения (ПЛОЩАДЬ) Измеряет площадь поверхности, заключенной в описанный многогранник, заданный несколькими точками (до 20 точек)
Стерео измерения (ТОЧКА-ЛИНИЯ) Измеряет расстояние между линией, обозначенной двумя точками и третьей заданной точкой. Удобен при измерении глубины забоин лопаток компрессоров ГТД.
Стерео измерения (ГЛУБИНА) Измеряет расстояние между плоскостью, заданной тремя точками вокруг дефекта и четвертой заданной точкой (глубина или высота дефекта).
Стерео измерения (ЗАБОИНА) Автоматически определяет границы забоины лопатки и производит измерение ее ширины, глубины и площади между двумя заданными точками на кромке.
Стерео измерения (ПРОФИЛЬ) Отображает профиль поперечного сечения поверхности дефекта плоскостью, проходящей через две заданные точки и оптическую ось объектива.
Стерео измерения (ТЕКУЩЕЕ РАССТОЯНИЕ) Измеряется текущее расстояние от объектива прибора до поверхности контролируемой детали
Запись результатов измерений Результаты измерений могут быть записаны в память вместе с цифровым фото
Съемная флэш-память Карточка Compact Flash 1 Гб входит в комплект (можно применять карточки емкостью до 2 Гб)
Внутренняя память 1Гб
ЖК монитор Диагональ 6.3"



Купить видеоскоп IPLEX FX по выгодной цене со склада в Москве!
Доставляем видеоскоп IPLEX FX по России и СНГ курьерскими службами и транспортными компаниями.
