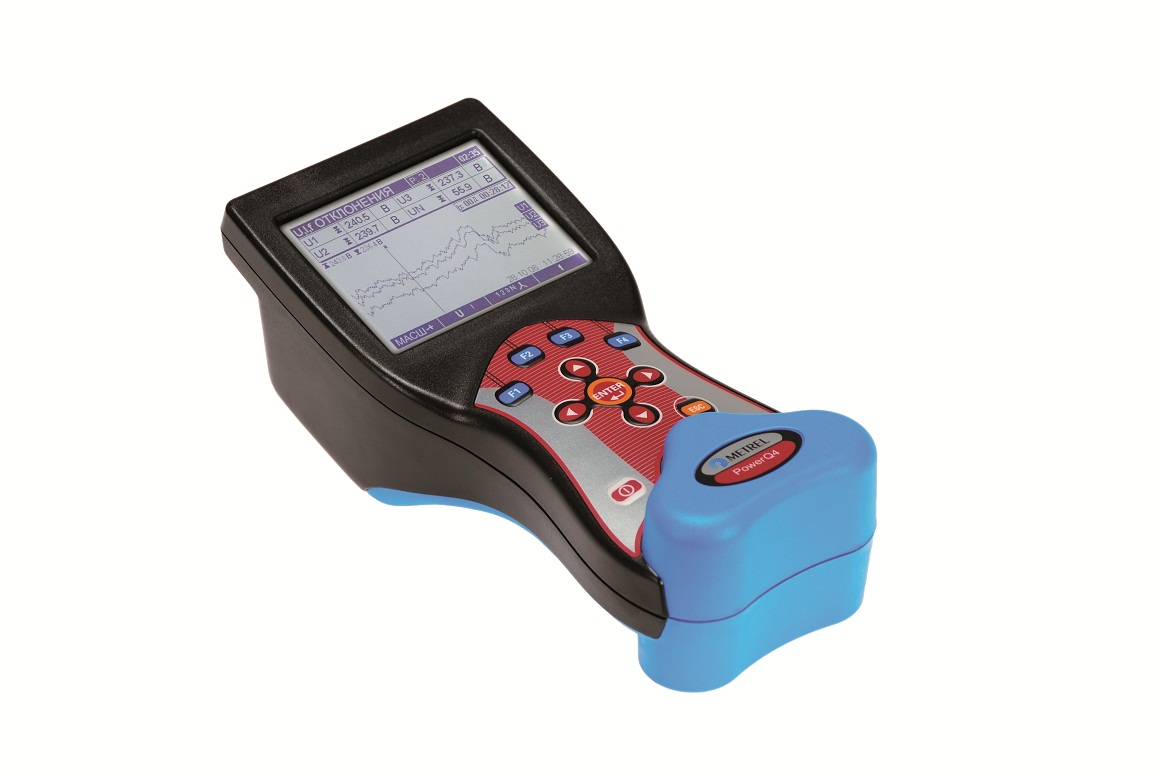

Анализатор качества электрической энергии MI 2792 PowerQ4 Plus
Анализатор качества электрической энергии MI 2792 PowerQ4 Plus



Анализатор качества электрической энергии MI 2792 PowerQ4 Plus
выявляет практически все процессы, негативно влияющие на качество электрической энергии.
MI 2792 PowerQ4 Plus является прибором универсального применения: благодаря небольшому весу, прочной конструкции, большому высокоинформативному экрану он может использоваться для оперативного контроля, а возможность организации удаленного доступа с помощью опционального GPRS-модема и большой объем памяти позволяют применять его и для стационарной регистрации.

Особенности анализатора качества электрической энергии
Metrel MI 2792 PowerQ4 Plus:


- Соответствие ГОСТ Р 51317.4.30 (МЭК 6100-4-30) и ГОСТ Р 51317.4.7 (МЭК 6100-4-70)
- Одновременное 8-канальное 16-битное АЦ-преобразование для минимизации фазовой погрешности
- 4-квадрантное измерение
- Одновременный контроль 524 параметров
- Построение фазной диаграммы и диаграммы несимметрии на экране прибора
- Встроенная память объемом 8 Мб позволяет вести регистрацию в течение нескольких недель
- Возможность задания до 10 уставок, на основании любого сигнала, регистрируемого прибором
- Просмотр записанных данных без остановки регистрации
- Русифицированное ПО Power View, поставляемое вместе с прибором, дает возможность быстро и эффективно обрабатывать результаты измерений
- Удаленный доступ к прибору посредством опционального GPRS-модема
- Датчик температуры для измерения температуры траснсформаторов, конденсаторных батарей и др.


Функции анализатора качества электрической энергии
Metrel MI 2792 PowerQ4 Plus:


- Измерение напряжения (TRMS, пиковые значения, пик-фактор) на 4 входах напряжения
- Измерение силы тока (TRMS, пиковые значения, пик-фактор) на 4 токовых входах
- Измерение мощности (полной, активной, реактивной)
- Измерение коэффициента мощности cosφ
- Измерение коэффициентов несимметрии и фликера
- Измерение коэффициента искажения синусоидальности кривых тока и напряжения THD и коэффициентов гармонических составляющих (до 50-й гармоники)
- Измерение интергармоник
- Измерение энергии (активной, реактивной, генерируемой, потребляемой)
- Регистрация особых событий напряжения: провалов, прерываний, перенапряжений
- Регистрация пускового тока
- Функция осциллографа, возможность записи формы сигнала
- Регистрация переходных процессов
- Измерение температуры



Технические характеристики анализатора качества электрической энергии
Metrel MI 2792 PowerQ4 Plus:


Функция Диапазон измерения Разрешение Погрешность измерений
Напряжение 5...1500В(UL-N) (скз) 10мВ ±(0,2%)
20...2600(UL-L) (скз) 100мВ

Ток 3 ... 6000 A (при использовании клещей А 1227 из основного комплекта поставки) 0,1 А ±(0,25%)
Частота 10,00 ... 70,00 Гц 2 мГц ±10мГц
Мощность (активная, реактивная, полная) [Вт, Вар,ВА]  0,000 к ... 9,999 М 4 цифры ±0,02
Коэффициент мощности,  -1,00...1,00 0,01 ±0,02
Cos φ 0.00...1.00 0.01 ±0,02
Гармоники напряжения и тока (до 50-й) Uhn < 3 % UN 10 мВ 0,15 % UN
3 % UN <Uhn < 20 % UN 0,5% Uhn

Ihn < 10 % IN 0,15 % IN
10 % IN <Ihn < 100 % IN 0,5% Ihn

Коэффициент искажения синусоидальности кривых тока и напряжения (THD) 0% UN<THDU<100% UN 0.1% ±0,3
0%IN <THDI<100% IN ±0,6
100%IN <THDI<200% IN ±1,5
Провалы и перенапряжения
Значение напряжения провала/перенапряжения 20...1500В 10мВ 0,50%
Длительность
  30мс...70 дней 1мс ±20мс

Коэффициент несимметрии по прямой и обратной последовательности 0,0...17% 0,10% ±1%
Кратковременная и длительная доза фликера 0,4...4 0,001 ±5%
Интервал усреднения От 1с до 3600с
Частота дискретизации 5120 Гц
Подключение к ПК  RS 232, USB
Дисплей  ЖК экран с подсветкой, 320 x 200 пикс.
Память   8 МБ, энергонезависимая
Питание  230 В  или 6x1,2 В NiCd / NiMh аккум. батарей AA
Категория перенапряжения  1000 В /CAT III; 600 В /CAT IV
Класс защиты Двойная изоляция
Вес, размеры 0,65 кг; 220х115х90мм
UN - среднеквадратическое значение напряжения ;Uhn -  измеренное значение n-ой гармонической составляющей напряжения
IN- среднеквадратическое значение тока; Ihn - измеренное значение  n-ой гармонической составляющей тока



Комплект поставки:


- Прибор MI 2792 Power Q4 Plus
- Токовые клещи А1227 3000А, 4 шт
- Измерительные наконечники, 6 шт
- Зажимы «крокодил», 5 шт
- Провода для измерения напряжения, 5 шт
- ПО Power View
- Интерфейсные кабели RS232, USB
- Адаптер питания
- Аккумуляторные батареи 6 шт
- Сумка для переноски
- Руководство по эксплуатации



Купить анализатор качества электрической энергии Metrel MI 2792 PowerQ4 Plus по выгодной цене со склада в Москве!
Доставляем анализатор качества электрической энергии Metrel MI 2792 PowerQ4 Plus по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на анализатор качества электрической энергии Metrel MI 2792 PowerQ4 Plus Вы можете по т/ф.:
