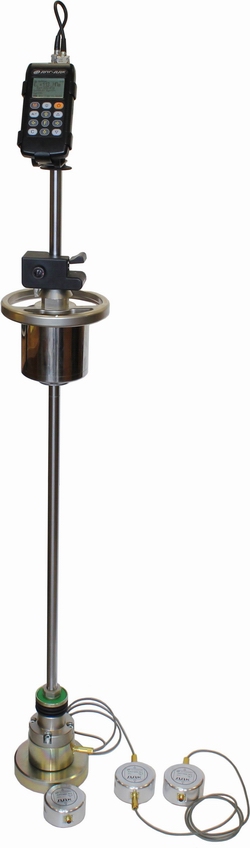

Дорожный диагностический комплекс ДДК
Дорожный диагностический комплекс ДДК


Вносится в Госреестр СИ РФ


Дорожный диагностический комплекс ДДК применяется для диагностики состояния дорожного покрытия методом волны удара, для оценки структуры дорожного покрытия, для оценки характеристик подстилающего слоя.


Основные функции дорожного диагностического комплекса ДДК:


- Регистрация и визуализация процессов силового воздействия и усадки штампа
- Измерение амплитуды силового воздействия и максимальной усадки штампа
- Вычисление динамического модуля упругости
- Оцифровка и синхронная запись динамической деформации дорожного полотна в 3...5 точках
- Построение чаши максимальных прогибов дорожного покрытия в 3...5 точках
- Вывод графиков и результатов испытаний на термопринтер и на компьютер
- Программируемое автоматическое отключение прибора при перерывах в работе
- Русский и английский язык меню и текстовых сообщений
- Разъем USB для работы с компьютером и заряда аккумуляторов
- Оперативное изменение параметров механической системы:
- высоты падения груза
- массы груза
- жесткости демпфера
- диаметра штампа


Особенности дорожного диагностического комплекса ДДК:


- Первая серийная отечественная диагностическая система
- Компактный, легкий и портативный диагностический комплекс
- Облегченная конструкция устройства динамического нагружения со съемным электронным блоком, регулировками высоты падения и массы груза
- Встроенные датчики силы удара и величины динамической деформации
- Многоканальная система регистрации процессов реакции дорожного покрытия на ударное воздействие
- Визуализация динамических процессов на графическом дисплее с подсветкой
- Регулируемая сила ударного воздействия свободно падающего груза
- Малогабартиные внешние датчики - до 4 штук
- Встроенное зарядное устройство



Технические характеристики дорожного диагностического комплекса ДДК:


Количество измерительных каналов

до 5

Диапазон измерения модуля упругости, МПа

10...300

Основная погрешность измерения модуля упругости, %

7

Диапазон измерения усадки / прогибов, мм

0,05...2,5

Абсолютная погрешность измерения усадки, мм, не более

0,01

Максимальная сила удара, кН

10

Диапазон регулировки силы удара, кН

1...10

Количество внешних датчиков, шт

2...4

Память результатов, Гбайт

до 1

Диаметры штампов, мм

100 / 150 / 200

Габаритные размеры устройства нагружения, h x ø, мм

1100х100

Габаритные размеры внешнего датчика, h x ø, мм

42х78

Масса устройства нагружения, кг

14,2

Масса внешнего датчика, кг

0,6




Комплект поставки:

- Устройство динамического нагружения
- Электронный блок
- Внешние датчики - 2 шт.
- Штамп 150 мм
- Аккумуляторы, блок питания
- Сервисная программа на CD, кабель USB
- Транспортировочная тара
- Руководство по эксплуатации
- Сертификат о калибровке

Дополнительные принадлежности:

- Внешние датчики
- Штамп ø100 и 200 мм
- Утяжелители груза
- Термопринтер
- Кейс пластиковый
