Системы мониторинга ТЕРЕМ-4

Главная / Приборы для обследования зданий и сооружений
по запросу
Системы мониторинга ТЕРЕМ-4
Системы мониторинга ТЕРЕМ-4
Системы мониторинга ТЕРЕМ-4

ТЕРЕМ-4 применяется для многопараметрического, многоканального непрерывного мониторинга объектов различного назначения: зданий, сооружений, мостов, конструкций, технологических процессов, объектов энергетики и т.п.
А также для регистрации процессов изменения во времени различных физических величин: линейных и угловых перемещений, давления, силы, скорости, напряжений, вибраций, тепловых потоков, влажности, температуры и т.д.


Состав системы ТЕРЕМ-4:

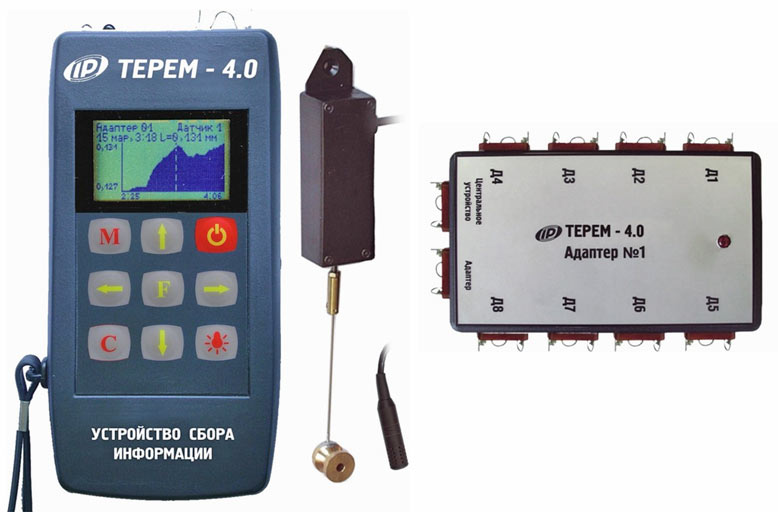

- Центральный регистрирующий блок с графическим дисплеем, клавиатурой, интерфейсом, аккумуляторным питанием, с программным обеспечением, адаптированным под заказчика
- Адаптеры, преобразующие и регистрирующие сигналы, поступающие с локальных групп датчиков в цифровой форме и передающие информацию на центральный блок
- Единая 4-проводная линия связи центрального блока с адаптерами
- Датчики физических параметров:
- подбираются по виду, параметрам, конструкции из номенклатуры предприятия или - других поставщиков
- изготавливаются в стандартных или специальных конструктивах по техническому - заданию заказчика
- приобретаются заказчиком самостоятельно
- Конфигурация системы подбирается из имеющейся номенклатуры адаптеров и типов используемых датчиков или разрабатывается по техническому заданию заказчика



Основные функции ТЕРЕМ-4:

- Регистрация и отображение результатов во временной области на дисплее с подсветкой в графической и табличной форме в процессе работы, их просмотр из архива
- Задание режимов работы: времени запуска, времени цикла, периода регистрации, порогов и сигнализации превышения
- Контроль локальных зон объекта посредством адаптеров, ориентированных на один или несколько видов датчиков
- Связь адаптеров с центральным блоком посредством общей цифровой линии
- Режим непрерывной регистрации без ограничения по времени, с автоматическим удалением блоков "старой" информации
- Автоматический переход из активного режима в режим микропотребления и обратно


Особенности
ТЕРЕМ-4:


- Простота установки на объекте контроля
- Широкие возможности регистрации при малых габаритах системы, многоканальности, многофункциональности и микропотреблении
- Модификации с проводной и беспроводной связью, в т.ч. GSM
- Единая 4-проводная линия связи центрального блока с адаптерами, с возможностью параллельного и радиального подключения большого количества адаптеров
- Выбор требуемой конфигурации системы по техническим требованиям заказчика
- Инжиниринговая проработка заказов и их исполнение
- Сервисная компьютерная программа, позволяющая выполнять просмотр и анализ процессов, архивацию, документирование и обработку информации
- Шиокий выбор датчиков и преобразователей, в т.ч. с цифровым выходом


Основные виды датчиков:

- Датчики линейных перемещений различных видов и типоразмеров
- Датчики силы различных видов и параметров (растяжение, сжатие, кручение, изгиб)
- Датчики давления различных видов и параметров
- Тензодатчики различных видов и параметров
- Термодатчики, в т.ч.: термопарные, термометры сопротивления, цифровые и др.
- Датчики влажности материалов
- Датчики влажности воздуха
- Датчики тока, напряжения
- Датчики наклона (инклинометры) 1- и 2-координатные
- Датчики механических напряжений
- Датчики деформаций

Виды адаптеров:

- Аналоговый вход - 4-48 каналов
- Цифровой вход (RS-232, однопроводный интерефейс, MicroLan) - 4-16 каналов
- Тензовход (тензоизмерения, датчик силы) - 4-16 каналов
- Синхронный, быстродействующий (динамические процессы до 4 кГц) - 4 канала*
- С радиоканалом (связь с центральным устройством по радиоканалу, 50 метров) - до 16 каналов
- Разработка и изготовление адаптеров по техническому заданию заказчика

* - в разработке

 Реализованные модификации:

- Системы мониторинга трещин, линейных и угловых смещений и деформаций фасадов зданий, конструкций, натяжных канатов мостов, башен и т.п.
- Многоканальные тензометрические комплексы
- Система мониторинга нагрузки на опоры нагрузки
- Системы мониторинга прогрева монолитного бетона
- Системы контроля микроклимата складских помещений
- Различные виды регистрации давлений, вибраций и т.д.
- Системный мониторинг влажности конструкций


Технические характеристики ТЕРЕМ-4:



ТЕРЕМ-4.0

ТЕРЕМ-4.1

Количество каналов регистрации

8...256

8...256

Количество адаптеров, подключаемых к центральному блоку

1...32

1...32

Количество датчиков, подключаемых к одному адаптеру

1...55

1...55

Период отсчетов минимальный / максимальный

10 сек / 24 часа

1 сек / 24 часа

Диапазоны измерения параметров и погрешность

по заказу

по заказу

Аппаратная погрешность, %, не более

0,1

0,1

Длина линии связи центрального блока с адаптерами, м, не более

500

500

Длина линии связи датчиков с адаптерами, м

5-50*

5-50*

Объем памяти, Мбайт

до 1

до 2000

Максимальное количество отсчетов

105

108

Интерфейс связи с ПК

RS-232 / USB

USB

Габариты центрального блока, мм

145x70x25

160x105x30

Масса центрального блока, кг

0,14

0,23



* - параметры зависят от типа датчика



Модификации прибора:

- 4.0 / 4.1 - приборы с проводной связью
- 4.0P / 4.1P - приборы с радиосвязью между центральным блоком и адаптерами
- 4.0GSM / 4.1GSM - приборы с GSM связью между центральным блоком и ПК
