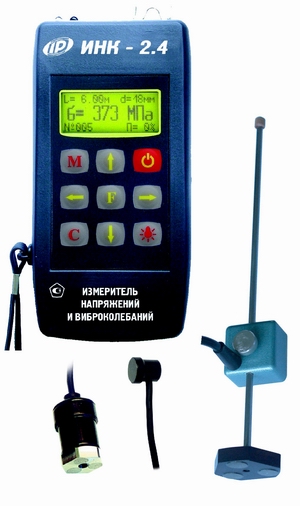

Измеритель напряжений в арматуре ИНК-2.4

Измеритель напряжений в арматуре ИНК-2.4


Сертификат об утверждении типа Ru.C.28.002.A №17466
Внесен в Госреестр СИ РФ под №26819-04
Внесен в Госреестры СИ Украины, Белоруссии, Казахстана

Измеритель напряжений в арматуре ИНК-2.4предназначен для оперативного
технологического контроля предварительных напряжений в стержневой, проволочной и
канатной арматуре частотным методом по ГОСТ 22362, для измерения параметров вибрации виброустановок, применяемых для уплотнения бетонных смесей в производстве железобетонных изделий. ИНК-2.4 используется для измерения напряжений в канатах, растяжках и т.п. - при условии жесткой фиксации измерительной базы по ГОСТ 22362 и соответствующей градуировки прибора.


Основные функции измерителя напряжений в арматуре ИНК-2.4:


- Установка исходных данных: длины, диаметра и класса арматуры, проектного значения напряжения
- Автоматическая выборка сигналов колебаний арматуры с системным подавлением помех, фильтрацией и многофакторной статистической обработкой
- Вычисление фактического напряжения в арматуре, его отклонения от проектного значения, величины поправки на длину стержня и его удлинения (в режиме измерения напряжений)
- Измерение среднеквадратического значения виброскорости, амплитуды и частоты колебаний виброустановок (режим виброметра)
- Архивация 1200 результатов и условий измерений
- Отображение информации (результаты, параметры, объект, меню, архив, дата и время) на графическом дисплее с подсветкой
- Русский и английский язык меню и текстовых сообщений
- Оптоинтерфейс


 Особенности измерителя напряжений в арматуре ИНК-2.4:


- Двойное назначение прибора: контроль натяжения арматуры + диагностика виброплощадок
- Запатентованные дифференциальный датчик и метод обработки сигналов, позволяющие проводить измерения при высоких уровнях ударных, вибрационных и электромагнитных помех
- Полностью цифровой тракт, высокие точность и помехоустойчивость
- Стабильная фиксация датчиков относительно арматурного стержня, исключающая воздействие помех от оператора
- Три вида датчиков частоты с надежной фиксацией:
-малогабартный дифференциальный датчик - с магнитным креплением на поддоне форм и с
регулировкой положения чувствительного элемента относительно арматуры
-миниатюрный интегральный датчик (массой 5 г.), с магнитным креплением на арматуре (опция)
-телескопический датчик с регулируемым опиранием на поддоны форм (опция)
- Вибродатчик с магнитным креплением и встроенной электроникой (опция)


Технические характеристики измерителя напряжений в арматуре ИНК-2.4:

Диапазоны измерений напряжений, МПа

50...2000

Диапазон длин / диаметров арматуры

3...28 м / 3...36 мм

Диапазон измерения частот, Гц

5...500* / 5...100

Диапазон измерения амплитуд, мм

0,01...10* / 0,02...5

Диапазон измерения виброскорости, мм/с

0,1...500* / 0,1...200

Пределы основной относительной погрешности измерения, %:



- напряжений

±4

- амплитуды и виброскорости

±6

- частоты

±0,2

Габаритные размеры, мм:



- электронного блока

147x72x27

- датчика индуктивного для измерения напряжений

170x40x40

- вибродатчика (для ИНК-2.4К)

Ø30x37

Масса, кг:



- электронного блока

0,14

- датчика индуктивного для измерения напряжений

0,16

- вибродатчика (для ИНК-2.4К)

0,09


Модификации прибора ИНК-2.4:

- ИНК-2.4Н - измеритель напряжений в арматуре
- ИНК-2.4К - комбинированный измеритель напряжений и вибраций


Версии ИНК-2.4Н: 1 - полная версия, 2 - упрощенная версия (без фиксации даты и времени измерений, связи с ПК)



Комплект поставки:

- Электронный блок, чехол
- Датчик на магнитной платформе
- Аккумуляторы, зарядное устройство
- Сервисняа программа на CD, блок связи с ПК
- Руководство по эксплуатации
- Сумка
- Свидетельство о Госповерке

Дополнительная комплектация:

- Миниатюрный датчик
- Вибродатчик ВД39.1А
- Телескопический датчик
