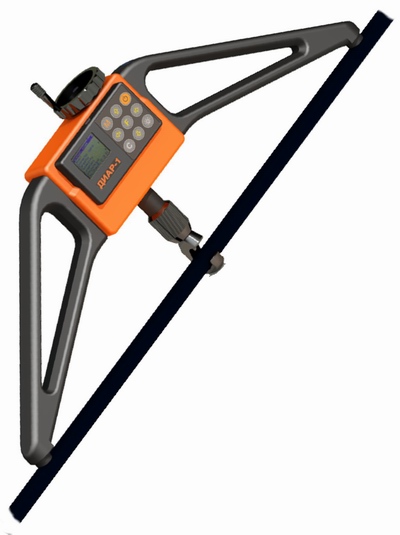

Измеритель силы натяжения арматуры ДИАР-1
Измеритель силы натяжения арматуры ДИАР-1



Измеритель силы натяжения арматуры ДИАР-1 предназначен для оперативного контроля натяжения проволочной, канатной, прядевой и стержневой арматуры методом поперечной оттяжки по ГОСТ 22362, для контроля состояния растяжек контактной сети, антенн, опор, подвесных мачт, вантовых мостов, несущих тросов и кабелей ЛЭП.
Измеритель силы натяжения арматуры ДИАР-1 используется для измерения прочности сцепления различных покрытий с основанием методом отрыва по ГОСТ 28089, 28574, а также усилия вырыва анкерных болтов и дюбелей (при лабораторных и объектовых испытаниях). А так же для испытания кровельных мастик и клеевых соединений (ГОСТ 1470, 24004).


Основные функции измерителя силы натяжения арматуры ДИАР-1:


- Регистрация процессов изменения величины и силы поперечной оттяжки арматуры
- Автоматическое получение результата при оптимальных параметрах
- Градуировочные зависимости для различных видов и диаметров арматуры
- Возможность ввода индивидуальных градуировочных зависимостей
- Отображение информации на графическом дисплее с подсветкой и возможностью поворота изображения на 180°
- Архивация 1000 протоколов измерений с графиками нагружений
- Русский и английский язык меню и текстовых сообщений
- Разъем USB для работы с компьютером и заряда аккумуляторов
- Программируемое автоматическое отключение прибора при перерывах в работе
- Выбор объекта, геометрии и размера пластин (в режиме адгезиометра)
- Винтовая регулировка по высоте (центральной тягой) при установке на объект
- Винтовая регулировка угла наклона правой опоры


Особенности измерителя силы натяжения арматуры ДИАР-1:

- Первый прибор с изменяемой базой, гидроприводом оттяжки, встроенной электроникой, регистрацией силы и перемещений при нагружении (патент)
- Унифицированная конструкция двойного назначения: контроль силы натяжения арматуры + измерение адгезии покрытий и силы вырыва анкеров и дюбелей
- Оптимально изменяемые гидроприводом параметры поперечной оттяжки
- Регистрация графиков нагружения и перемещений при испытаниях
- Легко изменяемая база посредством двух съемных опорных кронштейнов
- Расширенный диапазон контролируемых диаметров арматуры
- Высокая точность измерений при сниженных величинах усилий оттяжки
- Повышенная безопасность выполнения измерений
- Эргономичная конструкция, малые габариты и вес


Технические характеристики измерителя силы натяжения арматуры ДИАР-1:

Диапазон / дискретность измеряемых усилий, кН

0...1 / 0,001

Максимальная относительная погрешность измерения, %

2

Диапазон измеряемых оттяжек, мм

0...6

Максимальная абс. погрешность измерения оттяжки, мм

0,05

Габариты центрального блока, мм / масса, кг

110х127х48 / 1,1

Измерительная база, мм

300          450          600          900

Диапазон контролируемых диаметров, мм

3...8        6...14      10...22     18...36

Масса прибора, кг

1,7           2,0           2,5            3,1


Технические характеристики измерителя силы натяжения арматуры ДИАР-2:

Диапазон измерения прочности сцепления / дискретность, МПа

1...120 / 0,01

Диапазоны измеряемой силы, кН

0,1...2,5 / 0,2...5 / 0,5...10

Максимальная относительная погрешность измерения силы, %

2

Диапазон измерения перемещений / дискретность, мм

0,1...2,5 / 0,01

Размер опорноый базы, мм

110 и 200

Масса прибора, кг

1,2



Исполнения прибора:

- ДИАР-1 - динамометр арматуры
- ДИАР-2 - адгезиометр


Комплект поставки:


- Центральный блок
- Комплект базы 300 мм (для ДИАР-1)
- Комплект базы 110 мм (для ДИАР-2)
- Аккумулятор, блок питания
- Сервисная программа на CD, кабель USB
- Руководство по эксплуатации
- Сертификат о калибровке / поверке

Дополнительные принадлежности:

- Комплект базы 450 / 600 / 900 мм (ДИАР-1)
- Комплект базы 200 мм (ДИАР-2)
- Кейс
