Разрывная машина WAW-100C

Главная / Разрушающий контроль / Разрывные машины / Гидравлические испытательные машины
по запросу

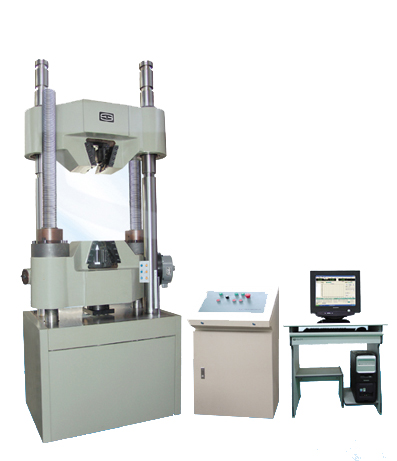

Разрывная машина WAW-100C
Разрывная машина WAW-100C


Сервогидравлическая универсальная испытательная машина WAW-100С с максимальной нагрузкой 100 кН предназначена для проведения статических испытаний на растяжение, сжатие и изгиб металлических материалов, стальной арматуры, образцов газо- и нефтепроводных труб, стальных канатов и кабелей, бетона, древесины и любых других прочных материалов.

Сферы применения разрывной машины WAW-100C:

- предприятия, где требуется высокая мощность для испытания исследуемых образцов
- металлургические заводы, где требуется постоянный контроль качества выпускаемого металлопроката
- машиностроительные преприятия для контроля качества материалов поступающих на склад, а также для исследования механических свойств при разрушении ответственного элемента или всей конструкции в целом
- предприятия специализирующиеся на изготовлении автомобильных комплектующих для контроля за качеством и ресурсом деталей
- научно-исследовательские институты, занимающиеся исследованиями металлов, сталей и сплавов, для исследования свойств опытных экспериментальных партий образцов из разработанных сплавов
- технические ВУЗы и техникумы для проведения лабораторных работ, например, по курсу сопротивления материалов

Принцип действия основан на преобразовании тензометрическим датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.

Технические характеристики разрывной машины WAW-100C:

Максимальная нагрузка 100 кН

Диапазон нагрузки

2%-100% FS
Точность нагрузки ±1%
Диапазон регулирования скорости нагружения 2-60 Н/мм2-1
Допуск скорости нагрузки

±5%
Диапазон регулирования скорости деформации 0.00025/s-0.0025/s
Допуск скорости деформации

±5%
Диапазон регулирования скорости перемещения

0.5-50 мм/мин

Точность скорости перемещения ±5%
Тип зажимов Гидравлические
Круглый образец 6-22 мм

Плоский образец

0-12 мм

Ширина плоского образца

70 мм

Максимальное пространство для испытания на растяжение 580 мм

Максимальное пространство для испытания на сжатие 480 мм

Расстояние между колонн

435 мм

Размер компрессионных пластин сжатия

125 мм

Пролет между опорами при испытании на изгиб 350 мм

Ширина опоры при испытании на изгиб 100 мм

Допустимый изгиб

80 мм

Максимальный ход поршня

150 мм

Максимальная скорость поршня 150 мм/мин

Максимальная скорость траверсы 200 мм/мин

Размеры шкафа управления 600х480х960 мм

Размеры силовой рамы 760x550x2050 мм

Мощность мотора 3.6 кВт

Вес силовой рамы

1500 кг



Комплект поставки:


- Силовая рама
- Источник масла сервомотора - 1 MOOG valve
- Источник масла для гидравлических зажимов
- Шкаф управления
- Система измерения и управления
- Датчик давления масла CYB-12SA
- Экстензометр YYU-10/50
- Фотоэлектрическое кодирующее устройство LEC-5000
- Компьютер P4/256MDDR/80G Lenovo
- Принтер HP 1368(A4, inkjet)
- Губки для растяжения плоских образцов
- Губки для растяжения круглых образцов
- Компрессионные пластины 125 мм
- Приспособления для изгиба (База 350 мм)
- Набор инструментов
- Техническая документация



Купить разрывную машину WAW-100C по выгодной цене со склада в Москве!
Доставляем разрывную машину WAW-100C по России и СНГ курьерскими службами и транспортными компаниями.
