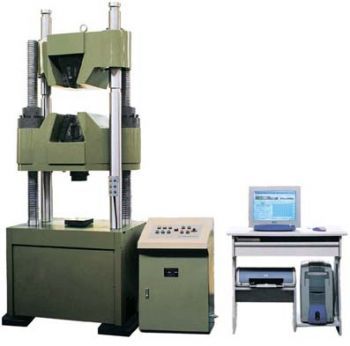

Разрывная машина WAW-300C
Сервогидравлическая универсальная испытательная машина WAW-300С с максимальной нагрузкой 300 кН предназначена для проведения статических испытаний на растяжение, сжатие и изгиб металлических материалов, стальной арматуры, образцов газо- и нефтепроводных труб, стальных канатов и кабелей, бетона, древесины и любых других прочных материалов.
Сферы применения разрывной машины WAW-300C:
- предприятия, где требуется высокая мощность для испытания исследуемых образцов
- металлургические заводы, где требуется постоянный контроль качества выпускаемого металлопроката
- машиностроительные преприятия для контроля качества материалов поступающих на склад, а также для исследования механических свойств при разрушении ответственного элемента или всей конструкции в целом
- предприятия специализирующиеся на изготовлении автомобильных комплектующих для контроля за качеством и ресурсом деталей
- научно-исследовательские институты, занимающиеся исследованиями металлов, сталей и сплавов, для исследования свойств опытных экспериментальных партий образцов из разработанных сплавов
- технические ВУЗы и техникумы для проведения лабораторных работ, например, по курсу сопротивления материалов
Принцип действия основан на преобразовании тензометрическим датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
- Силовая рама
- Источник масла сервомотора - 1 MOOG valve
- Источник масла для гидравлических зажимов
- Шкаф управления
- Система измерения и управления
- Датчик давления масла CYB-12SA
- Экстензометр YYU-10/50
- Фотоэлектрическое кодирующее устройство LEC-5000
- Компьютер P4/256MDDR/80G 1 Lenovo
- Принтер HP 1368(A4, inkjet) 1 HP
- Губки для растяжения плоских образцов
- Губки для растяжения круглых образцов
- Компрессионные пластины
- Приспособления для изгиба (База 350 мм)
- Набор инструментов
- Техническая документация
Сервогидравлическая универсальная испытательная машина WAW-300С с максимальной нагрузкой 300 кН предназначена для проведения статических испытаний на растяжение, сжатие и изгиб металлических материалов, стальной арматуры, образцов газо- и нефтепроводных труб, стальных канатов и кабелей, бетона, древесины и любых других прочных материалов.
Сферы применения разрывной машины WAW-300C:
- предприятия, где требуется высокая мощность для испытания исследуемых образцов
- металлургические заводы, где требуется постоянный контроль качества выпускаемого металлопроката
- машиностроительные преприятия для контроля качества материалов поступающих на склад, а также для исследования механических свойств при разрушении ответственного элемента или всей конструкции в целом
- предприятия специализирующиеся на изготовлении автомобильных комплектующих для контроля за качеством и ресурсом деталей
- научно-исследовательские институты, занимающиеся исследованиями металлов, сталей и сплавов, для исследования свойств опытных экспериментальных партий образцов из разработанных сплавов
- технические ВУЗы и техникумы для проведения лабораторных работ, например, по курсу сопротивления материалов
Принцип действия основан на преобразовании тензометрическим датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Технические характеристики разрывной машины WAW-300C:
| Максимальная нагрузка |
300 кН |
| Диапазон измерения нагрузки | 2%-100% FS |
| Точность нагрузки | ±1% |
| Диапазон регулирования скорости нагружения |
2-60 Н/мм2*с-1 |
| Допуск скорости нагрузки | ±5% |
| Диапазон регулирования скорости деформации | 0.00025/s-0.0025/s |
| Допуск скорости деформации | ±5% |
| Диапазон регулирования скорости перемещения | 0.5-50 мм/мин |
| Точность скорости перемещения | ±5% |
| Тип зажимов | Гидравлические |
| Круглый образец | 10-32 мм |
| Плоский образец | 0-15 мм |
| Ширина плоского образца | 78 мм |
| Максимальное пространство для испытания на растяжение | 600 мм |
| Максимальное пространство для испытания на сжатие | 500 мм |
| Расстояние между колонн | 530 мм |
| Размер компрессионных пластин сжатия | 125 мм |
| Пролет между опорами при испытании на изгиб | 350 мм |
| Ширина опоры при испытании на изгиб | 140 мм |
| Допустимый изгиб | 100 мм |
| Максимальный ход поршня | 250 мм |
| Максимальная скорость поршня | 70 мм/мин |
| Максимальная скорость траверсы | 120 мм/мин |
| Размеры шкафа управления | 600х480х960 мм |
| Размеры силовой рамы | 1000x600x2365 мм |
| Мощность мотора | 3.8 кВт |
| Вес силовой рамы |
2300 кг |
Комплект поставки:
- Силовая рама
- Источник масла сервомотора - 1 MOOG valve
- Источник масла для гидравлических зажимов
- Шкаф управления
- Система измерения и управления
- Датчик давления масла CYB-12SA
- Экстензометр YYU-10/50
- Фотоэлектрическое кодирующее устройство LEC-5000
- Компьютер P4/256MDDR/80G 1 Lenovo
- Принтер HP 1368(A4, inkjet) 1 HP
- Губки для растяжения плоских образцов
- Губки для растяжения круглых образцов
- Компрессионные пластины
- Приспособления для изгиба (База 350 мм)
- Набор инструментов
- Техническая документация
Купить разрывную машину WAW-300С по выгодной цене со склада в Москве!
Доставляем разрывную машину WAW-300С по России и СНГ курьерскими службами и транспортными компаниями.
