Разрывная машина WAW-1000C

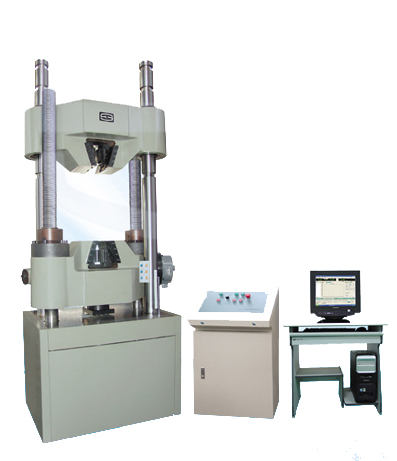

Сервогидравлическая универсальная испытательная машина WAW-1000С с максимальной нагрузкой 1000 кН предназначена для проведения статических испытаний на растяжение, сжатие и изгиб металлических материалов, стальной арматуры, образцов газо- и нефтепроводных труб, стальных канатов и кабелей, бетона, древесины и любых других прочных материалов.
Сферы применения разрывной машины WAW-1000C:
- предприятия, где требуется высокая мощность для испытания исследуемых образцов
- металлургические заводы, где требуется постоянный контроль качества выпускаемого металлопроката
- машиностроительные преприятия для контроля качества материалов поступающих на склад, а также для исследования механических свойств при разрушении ответственного элемента или всей конструкции в целом
- предприятия специализирующиеся на изготовлении автомобильных комплектующих для контроля за качеством и ресурсом деталей
- научно-исследовательские институты, занимающиеся исследованиями металлов, сталей и сплавов, для исследования свойств опытных экспериментальных партий образцов из разработанных сплавов
- технические ВУЗы и техникумы для проведения лабораторных работ, например, по курсу сопротивления материалов
Принцип действия основан на преобразовании тензометрическим датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Сферы применения разрывной машины WAW-1000C:
- предприятия, где требуется высокая мощность для испытания исследуемых образцов
- металлургические заводы, где требуется постоянный контроль качества выпускаемого металлопроката
- машиностроительные преприятия для контроля качества материалов поступающих на склад, а также для исследования механических свойств при разрушении ответственного элемента или всей конструкции в целом
- предприятия специализирующиеся на изготовлении автомобильных комплектующих для контроля за качеством и ресурсом деталей
- научно-исследовательские институты, занимающиеся исследованиями металлов, сталей и сплавов, для исследования свойств опытных экспериментальных партий образцов из разработанных сплавов
- технические ВУЗы и техникумы для проведения лабораторных работ, например, по курсу сопротивления материалов
Принцип действия основан на преобразовании тензометрическим датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Технические характеристики разрывной машины WAW-1000C:
Максимальная нагрузка, кН | 1000 |
Диапазон измерения нагрузки, % | 2%-100% FS |
Относительная ошибка измерения нагрузки, % | 1% |
Диапазон регулирования скорости нагружения, Н/мм2*с-1 | 2-60 |
Допуск скорости нагрузки, % | 5% |
Диапазон регулирования скорости деформации | 0.00025/s-0.0025/s |
Допуск скорости деформации, % | 5% |
Диапазон регулирования скорости перемещения, мм/мин | 0.5-50 |
Относительная ошибка скорости перемещения, % | 5% |
Тип зажимов | Гидравлические |
Круглый образец, мм | 12- 60 |
Плоский образец, мм | 0-55 |
Ширина плоского образца, мм | 70 |
Максимальное пространство для испытания на растяжение, мм | 600 |
Максимальное пространство для испытания на сжатие, мм | 500 |
Расстояние между колонн, мм | 760 |
Размер компрессионных пластин сжатия, мм | 160 |
Пролет между опорами при испытании на изгиб, мм | 800 |
Ширина опоры при испытании на изгиб, мм | 140 |
Допустимый изгиб, мм | 150 |
Максимальный ход поршня, мм | 250 |
Максимальная скорость поршня, мм/мин | 50 |
Максимальная скорость траверсы, мм/мин | 150 |
Размеры шкафа управления, мм | 600х480х960 |
Размеры силовой рамы, мм | 1320x800x2965 |
Мощность мотора, кВт | 6.0 |
Вес силовой рамы, кг | 6800 |
Комплект поставки:
- Силовая рама
- Источник масла сервомотора - 1 MOOG valve
- Источник масла для гидравлических зажимов
- Шкаф управления
- Система измерения и управления
- Датчик давления масла CYB-12SA
- Экстензометр YYU-10/50
- Фотоэлектрическое кодирующее устройство LEC-5000
- Компьютер P4/256MDDR/80G Lenovo
- Принтер HP 1368(A4, inkjet) HP
- Губки для растяжения плоских образцов
- Губки для растяжения круглых образцов
- Компрессионные пластины
- Приспособления для изгиба (База 800)
- Набор инструментов
- Техническая документация
Купить разрывную машину WAW-1000С по выгодной цене со склада в Москве!
Доставляем разрывную машину WAW-1000С по России и СНГ курьерскими службами и транспортными компаниями.
