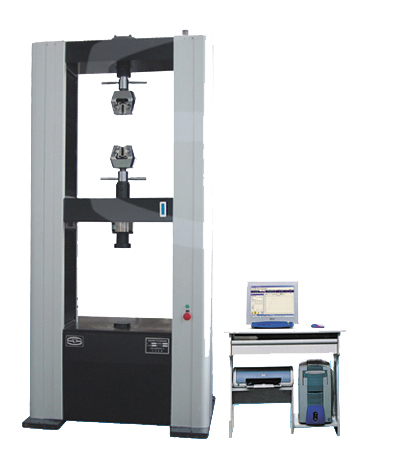

Разрывная машина WDW-100E
Электромеханическая универсальная испытательная машина WDW-100E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.
Сферы применения:
- лаборатории контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих
- научно-исследовательские институты легкой промышленности
- при производстве автомобильных комплектующих, а также в других смежных областях производства
Сферы применения:
- лаборатории контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих
- научно-исследовательские институты легкой промышленности
- при производстве автомобильных комплектующих, а также в других смежных областях производства
Особенности электромеханической универсальной испытательной машины
WDW-100E:
WDW-100E:
- Большая рабочая зона для испытаний
- Высокая жесткость конструкции силовой рамы для точного перемещения траверсы
- Высокая точность позиционирования траверсы
- Датчик силы установлен на подвижной траверсе
- Концевые выключатели для защиты оператора и узлов испытательной машины
- Программная защита от перегруза датчика силы
- Аварийная кнопка
- Выносной пульт для ручного управления траверсой при установке образца в зоне испытания
ПО WinWDW позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.
Возможности ПО:
Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:
- ReH (σтв) - верхний предел текучести
- ReL (σтн) - нижний предел текучести
- Rm (σв) - временное сопротивление
- Rp (σ0,2) - условный предел текучести
- A (δ) - относительное удлинение
- Agt (δp) - относительное равномерное удлинение
- E - модуль упругости
- Z (Ψ) - относительное сужение
Построение диаграмм нагружения в координатах:
- Нагрузка-Время
- Перемещение-Время
- Нагрузка-Перемещение
- Нагрузка-Деформация
- Деформация-Время
- Нагрузка-Время
- Перемещение-Время
- Нагрузка-Перемещение
- Нагрузка-Деформация
- Деформация-Время
Технические характеристики разрывной машины WDW-100E:
Максимальная нагрузка |
100 кН |
Диапазон нагрузки |
0,4-100% |
Точность нагрузки |
1%(или 0.5% по спец.заказу) |
Разрешение нагрузки | 1/100000 |
Максимальное растяжение |
25 мм (максимальная деформация стандартного экстензометра) |
Диапазон деформации |
2-100% |
Точность деформации |
1% |
Разрешение перемещения |
0.001 мм |
Максимальное перемещение траверсы при растяжении/сжатии |
600/600 мм |
Точность перемещения |
1% |
Разрешение перемещения | 0.001 мм |
Диапазон скоростей | 0.005-500 мм/мин |
Точность скорости нагружения |
1% |
Ширина рабочего пространства для испытаний, мм | 570 мм |
Габаритные размеры, мм | 1010х850х2235 мм |
Вес силовой рамы |
1000 кг |
Тип машины | двухколонная |
Параметры электропитания | 1.5 кВт, 380В±10%, 50 Гц, трёхфазный |
Система привода | MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления |
Комплект поставки:
- AC серво мотор и система Panasonic Co. Ltd. (Japan)
- Программное обеспечение и система измерения WinWDW
- Ходовые винты - 2 шт. Jining Bote
- Трансформатор
- Датчик нагрузки 100 кН Transcell (USA)
- Экстензометр YYU-10/50
- Фотоэлектрический энкодер Omron 2000
- Персональный компьютер P4/256MDDR/80G Lenovo
- Принтер HP 1368(A4, inkjet)
- Губки для испытания на растяжение плоских образцов
- Губки для испытания на растяжение круглых образцов
- Компрессионные пластины для испытания на сжатие
- Приспособления для испытания на изгиб
- Инструменты
- Техническая документация
Купить разрывную машину WDW-100E по выгодной цене со склада в Москве!
Доставляем разрывную машину WDW-100E по России и СНГ курьерскими службами и транспортными компаниями.
