XT-50 - Оптический проектор

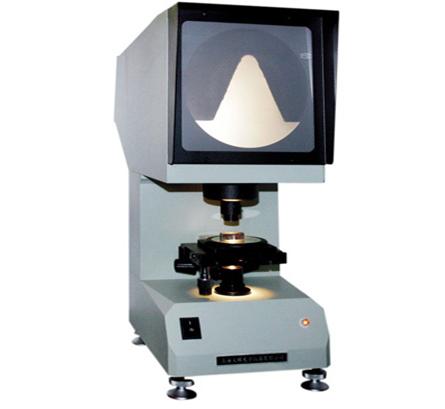

Оптический проектор  XT-50


Оптический проектор XT-50 предназначен для изучения качества U- и V-образных надрезов на металлических образцах для ударного изгиба в соответствии с международными стандартами.
Проектор XT-50 проецирует на своем экране увеличенное в 50 раз изображение U- и V-образных надрезов на образце, которое сравнивается с эталонным, для проверки точности геометрических размеров нанесенного надреза в соответствии с международными стандартами на образцы для испытаний на ударный изгиб.

Технические характеристики оптического проектора XT-50:

Диаметр экрана проектора

180 мм

Диаметр платформы

Прямоугольная 110х125 мм

Круглая 90 мм

Перемещение

Вертикальное ±10 мм

Горизонтальное ±10 мм

Вверх и вниз

±12 мм

Общий коэффициент увеличения

50

Коэффициент увеличения объектива

2.5

Коэффициент увеличения проектора

20

Используемые лампы

12В 100Вт

Электропитание

220В 50Гц 1фаза

Размеры

515х224х603 мм

Вес

18 кг




Купить оптический проектор XT-50 по выгодной цене со склада в Москве!
Доставляем оптический проектор XT-50 по России и СНГ курьерскими службами и транспортными компаниями.
