Измерительный мост KMK 7

  Измерительный мост KMK 7

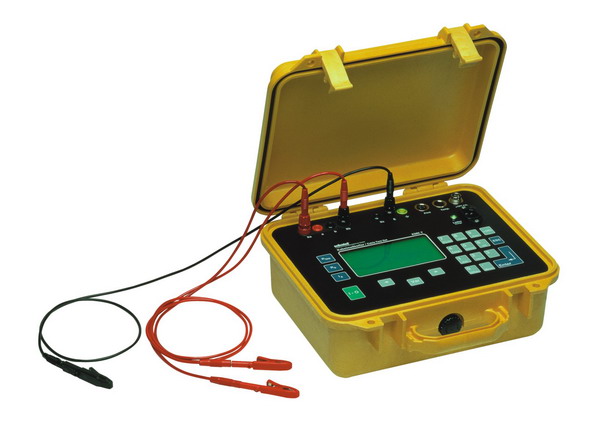

Измерительный мост для кабелей KMK 7 для определения мест неисправностей постоянногго и переменного тока для применения на междугородних линиях и отысскания мест неисправностей.


Особенности измерительного моста для кабелей KMK 7:


- Автоматически уравновешивающий измерительный мост для серийных и приемочных испытаний
- Возможно измерение и на время влияния переменного/постоянного напряжения помех до 40 Вольт
- Измерение места неисправности по Мюррею, Кюпфмюллеру и Графу
- Измерения кабелей на кабельных барабанах и без них
- Ввод температуры кабеля (возможно через сенсор) интерфейс для ПК и принтера
- Простое управление с помощью менгю главных режимов измерения через прямой набор кнопками
- Память результатов измерения
- Питание с помощью встроенных аккумуляторов 12 В или от сети
- Встроенное зарядное устройство, время работы 6-8 часов

Методы определения места неисправности:

Мюррей

с помощью исправной вспомогательной жилы (2-х проводная ; одинаковое сечение жилы и дляна)

Граф

с помощью двух исправных вспомогательных жил (3-х проводное любое сечение жилы и длина)

4-х проводное измерение

для низкоомных шлейфов

Кюпфмюллер

при плохой исправной жиле (полуатоматическое применение это значит - ручное подключение на удаленном конце) опционально с дистанционным замком


Технические характеристики измерительного моста для кабелей KMK 7:


Определение места неисправности методом постоянного напряжения

Методы измерения

Замыкание на землю, касание
по Мюррею шлейф, двойной мостовой шлейф и метод трех точек

Диапазон измерения

до 14 кОм сопротивление шлейфа
сопротивление ощибки  100 мОм

Напряжение измерения

a) 100 В DC; Ri =  60 кОм
b) 500 В DC; Ri =300 кОм

Измерение

Автоматическое уравновешивание моста

Чувствительность

0,25 µV / Bit

Разрешение

105 удвоенной длины кабеля

Границы ошибки

0,1 % ± 1 знак ( длины кабеля)

Определение места неисправности методом переменного напряжения

Диапазон измерения

200 м ... 100 км
обрыз Rmin > 100 кОм

Измерительное напряжение

a) для 200 м до 10 км
U eff=16 ВSS; f = 77 Гц; Ri = 100 кОм
b) для 2 км до 100 км и для кабелей на катушкеU eff=50 ВSS; f = 4,5 Гц; Ri = 400 кОм





Чувствительность

50 µV / Bit

Разрешение

a) f =  4,5 Гц: 0,05 ‰ длины кабеля
a) f = 77 Гц: 0,2 ‰ длины кабеля

Fehlergrenze

0,5 - 1 % ± 1 Digit (der Kabellдnge)

 Постоянные напряжения помех

Диапазон измерения

до ±100 В (Re > 10 мОм)

Граница ошибки

2,5 %± 1 знак (диапазона измерения)

Переменные напряжения помех

Диапазон измерения

до 60 Вss (Re > 10 мОм)

Граница ошибки

5 %± 1 знак (диапазона измерения)

Измерение сопротивления

Диапазон измерения

до 14 кОм сопротивление шлейфа

Напряжение измерения

100 В DC; Ri = 60 кОм

Измерение

Автоматическое уравновешивание моста

Чувствительность

0,25 µV / Bit

Разрешение

Rs / 105

Граница ошибки

Мостовое измерение 0,1 % ± 1 знак (диапазона измерения)

Разность сопротивлений (WU)

Диапазон измерения

a) до 10% от Rs
b) до 50% от Rs

Напряжение измерения

100 В DC; Ri = 60 кОм

Измерение

автоматическое уравновешивание моста

Чувствительность

0,25 µV / Bit

Разрешение

Rs / 105

Граница ошибки

0,02 % ±1 знак по отношению к Rs

Сопротивление изоляции

Измерение

a) Переходное испытание
b) Испытание изоляции 3/30 гОм

c) Уравновешивание моста до 100 гОм

Напряжение измерения

a) 100 В DC; Ri = 60 кОм
b) 500 В DC; Ri = 300 кОм

Границы ошибок

5-15% ±1 знак зависит от вида и диапазона измерения

Омическая неисправность

Диапазон измерения

от 5 Ом ( > 10 % от Rs)

Измерения

AC- и DC- поиск места неисправности  (комбинированный)

Граница ошибки

2% ±1 знак (от диапазона измерения) (Rs>100 Ом)

Измеряемая емкость

Диапазон измерения

a) 2 nF до 2 µF ( f= 77Гц)
b) 200 nF до 15 µF (f = 4,5 Гц)

Напряжение измерения

a) f = 77 Гц; 16 ВSS; Ri = 100 кОм
b) f = 4,5 Гц; 50 ВSS; Ri = 300 кОм

Разрешение

a) 0,1 nF (Результат < 500 nF) f = 77 Гц
b) 0,5 nF (Результат < 5 µF) f = 4,5 Гц

Граница ошибки

0,5 - 3 % ± 1 знак (зависит от диапазона измереня)

Общие данные

Диапазон температур



Номинальный диапазон

-10 °C ... +50 °C

Рабочий диапазон

-15 °C ... +55 °C

Хранение и транспортировка

-25 °C ... +60 °C

Питание

a) 210 В ... 250 В AC; 50 - 60 Гц; 115 В опц.
b) встроенный NC- аккумулятор; время работы 6-8 час.

Время зарядки < 5час, с контролем зарядки
c) внешний источник 12 В DC (9-15 В); P > 10 ВА

Вес

6,3 кг

Размеры

340 x 180 x 270 мм

Корпус

Пластмассовый, желтый

Вибро- и ударопрочность согласно DIN 57411

Вид защиты

IP 64



Комплект поставки:

- Измерительный кабель
- Измерительные клеммы
- Сетевой шнур


Принадлежности (опции):

- Принтер
- Температурный датчик
- Дистанционный замок FGK-1
