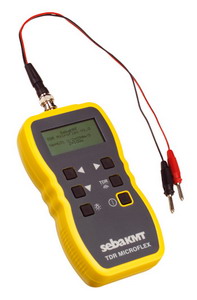

Рефлектометр Tdr Microflex
Рефлектометр Tdr Microflex - профессиональный рефлектометр и генератор звуковой частоты для поиска дефектов медных кабелей связи длиной 3500 м. Tdr Microflex позволяет обнаружить обрывы, короткие замыкания, соединительные и Т-образные муфты, места «замокания» кабеля и другие изменения полного сопротивления.
Генератор звуковой частоты легко идентифицирует жилу.
В Tdr Microflex реализуется дискретное изменение выходного сопротивление генератора. Прибор может использоваться на коаксиальных или многожильных силовых и связных кабелях.
Особенности рефлектометра Tdr Microflex:
- Профессиональный графический TDR
- Удобный дизайн в стабильном корпусе весом менее 350 г
- 5 диапазонов измерения до 3500 м
- Согласование полного сопротив. 50, 75 & 100 Ом
- Встроенный генератор зв.частоты
- Для силовых и связных кабелейl
- Влаго- и пыленепроницаемый корпус (IP54)
- Удобный дизайн в стабильном корпусе весом менее 350 г
- 5 диапазонов измерения до 3500 м
- Согласование полного сопротив. 50, 75 & 100 Ом
- Встроенный генератор зв.частоты
- Для силовых и связных кабелейl
- Влаго- и пыленепроницаемый корпус (IP54)
Технические характеристики рефлектометра Tdr Microflex:
| Диапазоны измерения | 220, 440, 870, 1750 & 3500м |
| Выбор диап.измерения | автомат. курсором |
| Разрешение около | 1% диапазона изм. |
| Точность | 1% диапазона измерения * |
| v/2 установка | 1% … 99% 2,5 … 148,5 m/µs |
| Высота импульса | 5 Вss (холостой ход) |
| Согласование импед. дискретное | 50, 75 & 100 Ом |
| Ширина импульса | 25 нс … 1,6µс |
| Скорость измерения | 6,7 измерений/сек. |
| Генератор зв.частоты | 810 ... 1110 Гц |
| Самоотключение | 3 мин. |
| Питание | 4 x AA батареи |
| Дисплей | 64x128 Pixel ЖКД, с подсветкой |
| Электр.прочность | 250 В AC |
| Чувствительность | мин. 3 Pixel отражение при 2 км |
| Рабочая температура | 0 … 40 °C |
| Температура хранения | -20 … 70 °C |
| Безопасность | IEC61010-1; EN 60950 |
| EMC | BS/EN 61326-1 |
| Класс защиты | IP54 |
| Габариты | 165 x 90 x 37мм |
| Вес | 350 г |
* Точность измерения +/-1% зависит от правильно установленного значения v/2, однородного кабеля и правильной позиции курсора.
Комплект поставки:
- Tdr Microflex
- Кабели для подключения
- Сумка
- Кабели для подключения
- Сумка
