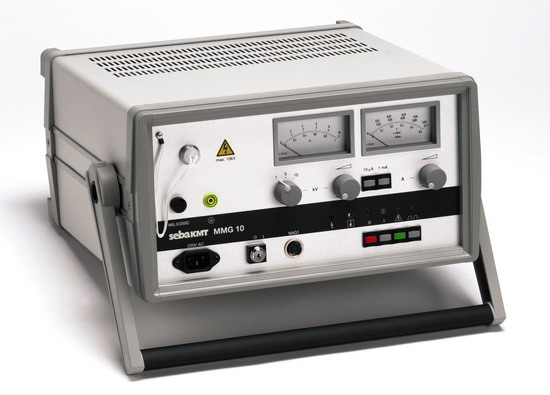

Измерительный прибор для испытания напряжением оболочек кабеля MMG 10
Измерительный прибор для испытания оболочек кабеля из ПЭ или ПВХ MMG 10 предназначен для испытания напряжением оболочек кабеля , а также для определения мест неисправности оболочки в экранированных кабелях с пластмассовой изоляцией и определения мест замыкания на землю в кабелях с пластмассовой изоляцией.
В комбинации с прибором MVG 5
предварительное определение места неисправности оболочки.
Можно производить измерения:
- Предварительное определение места повреждения оболочки в экранированных кабелях среднего напряжения
- Определение мест замыкания на землю в кабелях низкого напряжения с пластмассовой изоляцией
Определение мест неисправности осуществляется с помощью метода шагового напряжения прибором для поиска мест замыкания на землю ESG 80-2. Прибор подходит для преобразования высокоомных дефектов кабелей низкого напряжения вследствии отличного прожига, основанного на применении схемы двухтактного выпрямления.
Особенности измерительного прибора для испытания оболочек кабеля из ПЭ или ПВХ MMG 10:
- Бесступенчатая регулировка выходного напряжения в диапазонах напряжения 1000, 5000, 10000 В
- Защита от перегрузок путем регулирования напряжения и тока
- Локализация места неисправности при применении ограниченной мощности, для предотвращения повреждения соседних жил или кабелей
- Отображение напряжения и тока на двух аналоговых приборах
- Устройство для автоматической разрядки следит за снижением остаточного заряда и заземлением испытываемого объекта
- Тактирование источника питания во избежании высыхания пропитки при точной локализации неисправностей в оболочке
- Очень хороший прожиг - из-за применения двухтактного выпрямления
- Определение мест замыкания на землю в кабелях низкого напряжения с пластмассовой изоляцией
Определение мест неисправности осуществляется с помощью метода шагового напряжения прибором для поиска мест замыкания на землю ESG 80-2. Прибор подходит для преобразования высокоомных дефектов кабелей низкого напряжения вследствии отличного прожига, основанного на применении схемы двухтактного выпрямления.
Особенности измерительного прибора для испытания оболочек кабеля из ПЭ или ПВХ MMG 10:
- Бесступенчатая регулировка выходного напряжения в диапазонах напряжения 1000, 5000, 10000 В
- Защита от перегрузок путем регулирования напряжения и тока
- Локализация места неисправности при применении ограниченной мощности, для предотвращения повреждения соседних жил или кабелей
- Отображение напряжения и тока на двух аналоговых приборах
- Устройство для автоматической разрядки следит за снижением остаточного заряда и заземлением испытываемого объекта
- Тактирование источника питания во избежании высыхания пропитки при точной локализации неисправностей в оболочке
- Очень хороший прожиг - из-за применения двухтактного выпрямления
Технические характеристики измерительного прибора для испытания оболочек кабеля MMG 10:
| Мощность потребления | 700 ВА |
| Подключение к сети | 230 В / 3 A (45/60 Гц) |
| Макс. ток прожига | 0,5 A |
| Макс. напряжение прожига | 10 кВ |
| Выход постоянного тока | 1000 В / 0,5 A 5000 В / 0,1 A 10000 В / 0,05 A |
| Макс. емкость разрядки | 12 µF |
| Регулировка тока | Переключатель |
| Регулировка напряжения | Переключатель |
| Контроль температуры | Оповещение при появлении опасного напряжения на выходе |
| Размеры (В,Ш,Г) мм (без ручки) | 200 x 360 x 360 |
| Вес | ок. 9 кг |
| Диапазон температур Рабочая температура Температура хранения |
-10 ... +50°C -20 ... +60°C |
Комплект поставки:
- Прибор для поиска мест замыкания на землю ESG 80-2
- Штыри заземления с измерительными проводами EEB
- Прибор для предварительного определения неисправности в оболочке MVG 5 (предварительное определение - места неисправности только до 5 кВ)
- Аварийный выключатель NAG 1 (применение в комбинации с MVG 5)
- Аварийный выключатель NAG 2 (применение в комбинации с MVG 5)
