Ультразвуковой дефектоскоп А1214 Эксперт

Главная / Ультразвуковой контроль / Ультразвуковые дефектоскопы / Ультразвуковые дефектоскопы Российского производства
по запросу

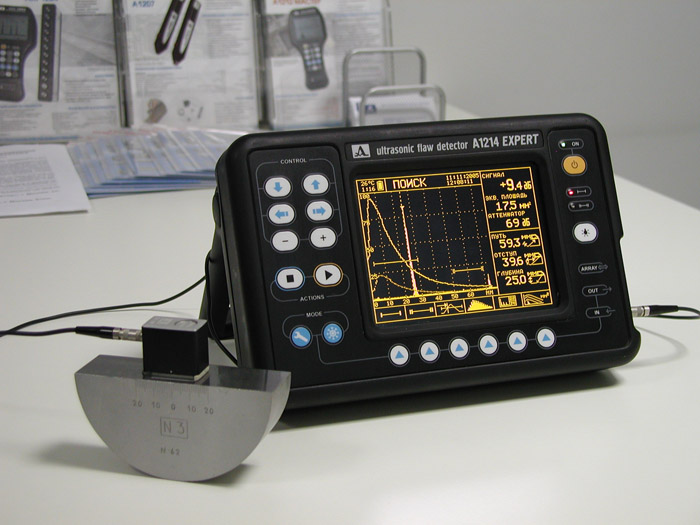

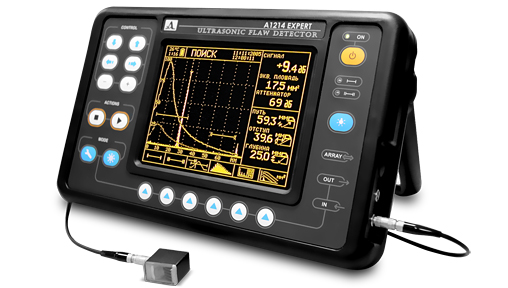

Ультразвуковой дефектоскоп А1214 Эксперт
Ультразвуковой дефектоскоп А1214 Эксперт
Ультразвуковой дефектоскоп А1214 Эксперт

Ультразвуковой дефектоскоп А1214 Эксперт

Соответствие стандартам:

- Сертификат Федерального Агентства по Техническому Регулированию и Метрологии RU.C.27.004.A №20120 от 04.04.2005
- Сертификат Российского Морского Регистра Судоходства о Типовом Одобрении №03.00006.120 от 22.02.2003
Ультразвуковой дефектоскоп А1214 ЭКСПЕРТ - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.


Основное назначение ультразвукового дефектоскопа А1214 Эксперт:

- Контроль сварных швов
- Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- Измерение толщины изделия

Отличительные функции ультразвукового дефектоскопа А1214 Эксперт:

- АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране две кривые, которые соответствуют браковочному и поисковому/контрольному уровню контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.
- Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится весьма просто в специальном режиме редактирования ВРЧ, при этом можно оперативно наблюдать влияние изменений на эхо сигнал. Это позволяет быстро и точно настраивать ВРЧ даже неопытному дефектоскописту.
- Сигнал типа RF (радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близко расположенных отражателей.
- Работа с внешним компьютером
Связь с внешним компьютером осуществляется через высокоскоростной USB-порт. Программное обеспечение ADM 3, поставляемое с прибором в базовой комплектации, позволяет реализовывать следующие возможности:
1. Составлять разные формы протоколов о работе, редактировать, сохранять, и распечатывать их
2. Настраивать конфигурации контроля в режиме on-line на персональном компьютере и загружать их в прибор

3. Работать на компьютере в режиме on-line дефектоскопа, использовать компьютер в качестве демонстрационного дефектоскопа.
- Быстрый доступ к функциям управления
В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяю быстро освоить работу с дефектоскопом.
- Большая библиотека конфигураций (100 вариантов)
Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию с соответствующим именем. Все настройки сохраняются при выключении прибора и хранении его без батареи питания.
- Отображение сигнала в верхней части экрана в режиме Меню
Наблюдая сигнал и его параметры, можно оперативно подстраивать параметры контроля.

Отличительные особенности ультразвукового дефектоскопа А1214 Эксперт:

- Большой высококонтрастный электролюминесцентный дисплей (320х240 точек) позволяет долго работать с прибором, не напрягая зрение
- Самый удобный интерфейс работы с использованием клавиш "быстрого доступа"
- Диапазон рабочих температур -30°С÷+50° С
- Максимальное время непрерывной работы - 12 часов
- Вес дефектоскопа с аккумулятором - 1,9 кг
- Быстросъемный аккумулятор
- Полностью цифровой тракт
- Интуитивный интерфейс настройки и работы с прибором
- Ударопрочный корпус, степень защиты по IP65
- Большая библиотека настроек (100 конфигураций)
- Энергонезависимая память на 500 изображений экрана (развертки типа А с соответствующими параметрами)
- Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- Запоминание на экране огибающей максимумов сигнала
- Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- Программируемая форма зондирующего импульса
- Регулируемая частота посылки зондирующих импульсов (до 200 Гц)
- Построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- Встроенные АРД-диаграммы для совмещенныч преобразователей с автоматическим расчетом эквивалентной площади дефектов
- Дополнительные режимы: "стоп - кадр", "электронная временная лупа"
- Построение развертки типа В
- Наличие режима толщиномера
- Связь с компьютером по высокоскоростному USB-порту
- Совместимость с широким спектром преобразователей различных производителей

Технические характеристики ультразвукового дефектоскопа А1214 Эксперт:

Максимальная толщина объекта контроля (по стали) 3500 мм
Рабочие частоты 0,5÷15,0 МГц
Динамический диапазон дефектоскопа не менее  100 дБ
Диапазон изменений интервалов времени дефектоскопа 1÷1200 мкс
Диапазон настроек скорости ультразвука 1000÷15000 м/с
Полоса частот приемного тракта 0,14÷21 МГц
Диапазон перестройки аттенюатора 0÷90 дБ
Динамический диапазон ВРЧ не менее 30 дБ
Параметры зондирующего импульса:
- число периодов 0,5÷5
- амплитуда (половина размаха) 20, 100, 200 В
- длительности фронтов не более 20 нс
- частота повторения зондирующих импульсов 5÷200 Гц
Тип дисплея электролюминесцентный
Количество точек экрана 320 х 240
Размеры отображающего поля экрана 115 х 86 мм
Питание сменный аккумуляторный блок
Время непрерывной работы 12 ч
Диапазон рабочих температур  -30°С÷+50°С
Габаритные размеры 250 х 160 х 80 мм
Масса электронного блока 1,9 кг

Комплект поставки:


- Электронный блок А1214 ЭКСПЕРТ с электролюминесцентным дисплеем
- Кабель Lemo-Lemo двойной 1,2 м
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь D1762 (П112-5,0-12/2-LL017; дефектоскопический)
- Преобразователь S3568 (П111-2,5-10; дефектоскопический)
- Преобразователь S5182 2,5-65
- Преобразователь S5096 5,0-70
- Чехол для А1214 ЭКСПЕРТ
- Зарядное устройство с контроллером питания
- Сетевой адаптер с кабелем
- Кабель связи по USB
- ADM 3 - программа для работы дефектоскопа с ПК
- Мягкий кейс для А1214 ЭКСПЕРТ
- Стандартный образец V2
