Комплекс МАРС 1.2 - УЧЕБНАЯ
Комплекс МАРС имеет Сертификат об утверждении типа СИ RU.C.27.022.А № 39600 от 01.04.2010 г.
Разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору№РРС 00-29543 от 23.05.2008 г. Комплекс МАРС 1.2 - УЧЕБНАЯ версия обучает дефектоскопистов и специалистов сварочного производства визуальной расшифровке снимков с последующей аттестацией в режиме “тестирования”. Позволяет создавать индивидуальные задания на основе эталонной базы примеров визуальной расшифровки. Имитирует работу с приборами для визуальной расшифровки. Является тренажером для отработки навыков дефектоскописта. Разработана совместно со специалистами СПбГУПС.
Комплекс МАРС создан с целью автоматизации расшифровки снимков, исключения субъективного человеческого фактора в оценке параметров снимка и найденных дефектов.
Комплекс МАРС обеспечивает достоверную оценку качества снимка и сварных соединений и увеличивает скорость обработки снимков за счет совмещения в одном комплексе различных измерительных приборов, используемых при визуальной расшифровке снимков (негатоскоп, денситометр, измерительная линейка, измерительная лупа, шаблон дефектоскописта и т.д.).
Для недопущенных снимков указываются причины не допуска в окне программы со ссылкой на соответствующий норматив. В этом случае расшифровка не производится и протокол не формируется и не выдается.
Комплекс МАРС обеспечивает достоверную оценку качества снимка и сварных соединений и увеличивает скорость обработки снимков за счет совмещения в одном комплексе различных измерительных приборов, используемых при визуальной расшифровке снимков (негатоскоп, денситометр, измерительная линейка, измерительная лупа, шаблон дефектоскописта и т.д.).
Для недопущенных снимков указываются причины не допуска в окне программы со ссылкой на соответствующий норматив. В этом случае расшифровка не производится и протокол не формируется и не выдается.
Выполняемые функции:
- Снимки вводятся в компьютер с помощью сканера;
- По снимкам, относящимся к одному стыку, определяется соответствие ГОСТу количества экспозиций и периметр - сварного соединения;
- Оценивается взаимное положение эталонов и шва;
- Определяется чувствительность контроля снимков с точностью 0,1 мм;
- Измеряется оптическая плотность изображения шва и эталонов с точностью 0.1 Б;
- Определяется допуск снимков к расшифровке в соответствии с требованиями ГОСТ 7512-82;
- Определяется наличие дефектов, их местоположение и классификация;
- Измеряются геометрические размеры дефектов с точностью 0.1 мм;
- Оценивается соответствие сварного соединения требованиям нормативных документов;
- Формируется протокол по результатам расшифровки;
- Сохраняются данные о снимках и протоколах;
- Кроме расшифровки снимка, комплекс позволяет измерять следующие параметры:
размеры объектов на снимке с точностью 0.1 мм;
расстояние между объектами с точностью 0.1 мм;
оптическую плотность в любой заданной точке снимка с точностью 0.1 Б;
относительную высоту точки снимка над уровнем основного металла с точностью 0.1 мм.
- При архивации снимков без потери информации на дешевых долговременных носителях, имеется возможность проследить динамику развития дефектов сварного соединения в процессе эксплуатации трубопровода.

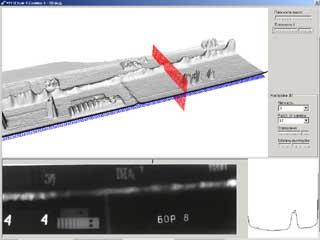

- Предоставляется возможность просмотра трехмерного изображения снимка, для оценки относительного уменьшения толщины металла.
Комплект поставки:
- МАРС 1.2 - УЧЕБНАЯ АПК
- ПК
- Сканер Epson Expression 10000 XL
- Сканер Epson Expression 10000 XL
