Ультразвуковой дефектоскоп УД2В-П46

Главная / Ультразвуковой контроль / Ультразвуковые дефектоскопы / Ультразвуковые дефектоскопы Российского производства
по запросу
Ультразвуковой дефектоскоп УД2В-П46
Ультразвуковой дефектоскоп УД2В-П46
Ультразвуковой дефектоскоп УД2В-П46



  Ультразвуковой дефектоскоп УД2В-П46


Ультразвуковой дефектоскоп УД2В-П46
 прост и удобен в обращении, аттестован в Госстандарте России (сертификат RU.C.27.003.A №33993), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допушен к применению в Российской Федерации, Казахстане, Украине и Белорусии.

Ультразвуковой дефектоскоп УД2В-П46 сочетает в себе достоинства прибора УД2В-П45 с расширенными функциями измерения и протоколирования результатов контроля:

- Одновременное измерение амплитуды и координат положения максимума сигнала;
- Одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя;

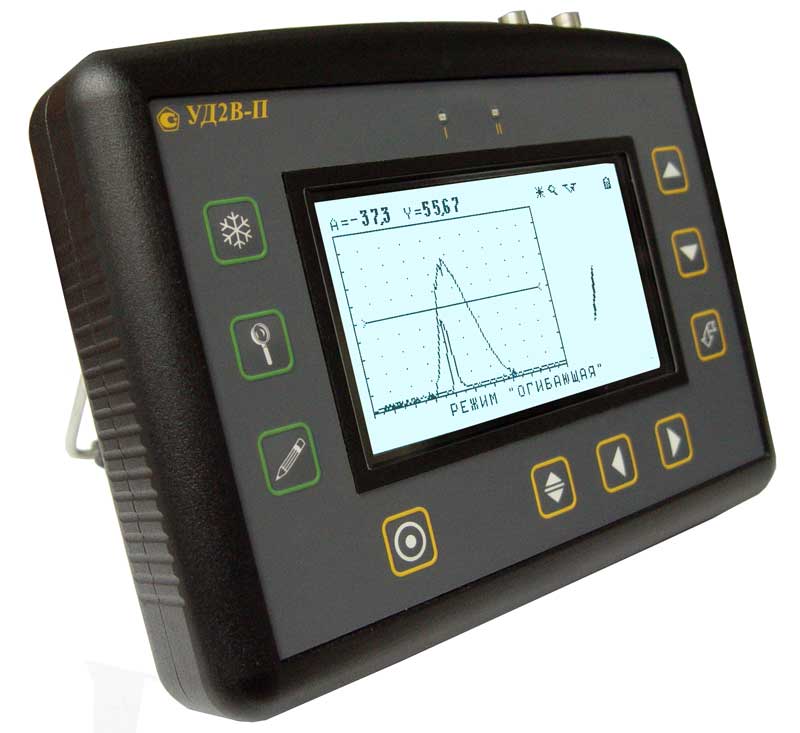

- Режим записи огибающей максимума сигнала в зоне контроля, с отображением Б-развертки;
- Расширенная память настроек и результатов контроля.
- Поддержка ведения нескольких баз данных протоколов контроля на ПК с функцией конструктора протоколов любого вида

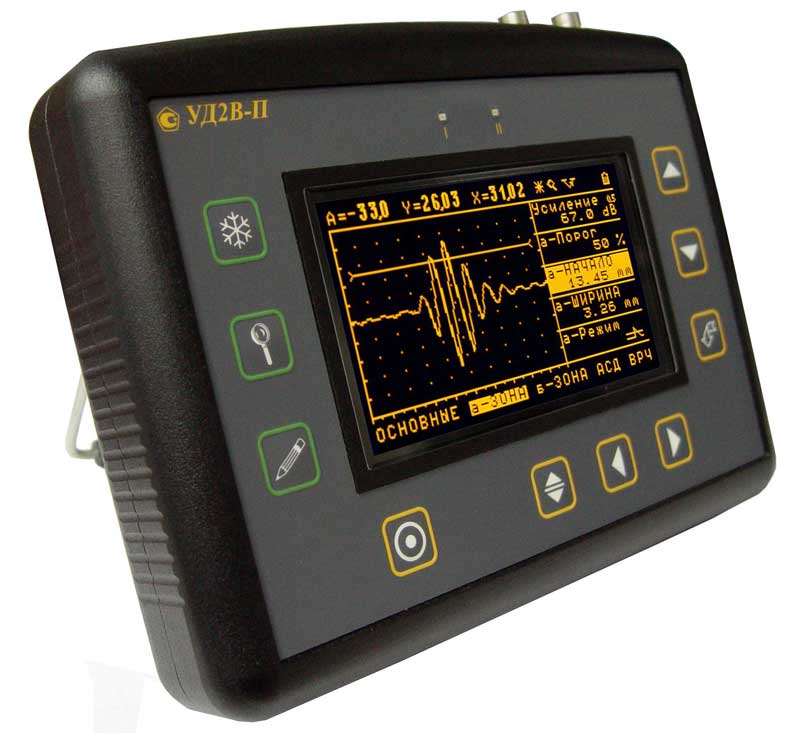

- Полноэкранный режим работы (LD-версия)
- Позможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ПЭП

Реализованный в УД2В-П46 алгоритм записи огибающей максимума сигнала отличается от подобных режимов в аналогичных приборах других фирм. Как правило, это так называемый режим "Заморозки по пикам" ("Peak freezing"), когда прибор запоминат максимальное значение амплитуды сигнала в каждой точке развертки. В отличие от такого режима, реализованный в УД2В-П46 метод позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.
Такой режим дает возможность получить, например, график движения масимума сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.


Еще одно значительное улучшение в новой модели - увеличенное до 100 количество настроек, с записью А-сигнала и возможностью ввода имени настройки с клавиатуры прибора, а так же возможность сохранения до 750 результатов контроля (15 файлов по 50 результатов). Каждый результат представляет собой полный протокол контроля и состоит из А-сигнала, огибающей максимума (если результат сохранен в этом режиме), цифрового значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК), всех параметров работы прибора, даты, времени и имени результата, вводимого с клавиатуры прибора. Все результаты могут просматриваться и переименовываться в дальнейшем как в самом приборе, так и с помощью программного обеспечения на компьютере. Для этого предназначена программа UdReport, позволяющая полностью автоматизировать обработку результатов контроля, разделяя их по разным базам протоколов и определяя различные дополнительные параметры контроля на основе идентификаторов, содержащихся в имени результата. Кроме этого, программа имеет функцию конструктора протоколов, позволяющую создавать печатные формы протоколов любого вида в зависимости от требований конкретного пользователя.

Технические характеристики  ультразвукового дефектоскопа УД2В-П46:

Развертка: от 2.9 до 2975 мм (сталь)
Дисплей: ЖКИ или ЭЛД 110 x 65 мм (240 х 128 точек) с регулируемой подсветкой и контрастностью
Усилитель: широкополосный 0.5 - 15 МГц, диапазонные фильтры на 1.25, 2.5, 5 и 10 МГц
7 встроенных контуров согласования с номиналом 0,66мкГН, 1 мкГН, 2,2 мкГн, 3.3мкГН, 4,7мкГН, 6,8мкГН и 15мкГН
Диапазон регулировки усиления 110 дБ
с шагом 0.5, 1, 2 и 6 дБ
ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам
Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
Зондирующий импульс: прямоугольный 200 В, с регулируемой длительностью
Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки)
Отсечка: компенсированная от 0 до 80% высоты экрана
Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
"Заморозка" А-сигнала
Измерение толщины по одному сигналу или между двумя сигналами
Точность индикации толщины: 0.001 при толщинах до 10 мм
Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
Память результатов: 750 (15 файлов по 50) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола
Интерфейс RS232: для передачи А-разверток, параметров работы и результатов измерений на ПК
Питание: 4 NiMh аккумулятора размер "D", внешний блок питания
не менее 8 часов работы от аккумуляторов
Вес: 2.5 кг с аккумуляторами


Комплект поставки:

- Электронный блок дефектоскопа УД2В-П46
- Блок питания 220В/9В
- Кабели СР50-Лемо 2 шт.
- Преобразователи 4 шт. (П111-2.5-К12, П111-5-К6, П121-2.5-40, П121-5-65), замена по выбору
- Кабель RS232 для подключения к ПК
- Программное обеспечение для ПК
- Комплект документации: руководство по экплуатации, методика поверки, свидетельство о первичной поверке
- Кейс для переноски
