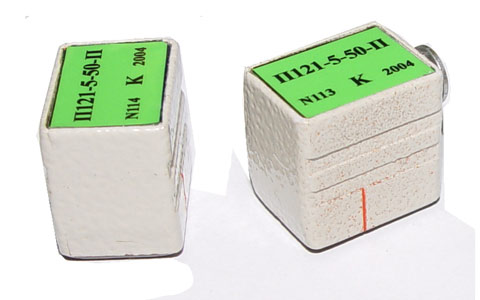

Контактные наклонные совмещенные преобразователи П121
  Контактные наклонные совмещенные преобразователи П121


Контактные наклонные совмещенные преобразователи П121 предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов для обнаружения дефектов различной ориентации (трещин, неметаллических включений, пор, непроваров, рисок, царапин, поверхностных трещин и т.п.) в соответствии с ГОСТ 14782, 23858, 24507, 26126, 21120, 50599 и др., а также различными отраслевыми руководящими документами и методическими указаниями РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96, РД 34.17.302-97 и др.

Особенности контактных наклонных совмещенных преобразователей П121:


- Малые габариты
- Малая стрела
- Высокое соотношение сигнал/шум в зоне контроля
- Высокая износостойкость
- Прочность

Контактные наклонные совмещенные преобразователи П121 поставляются с разъемом Lemo0, со встроенными согласующим эелементом и призмами из плексигласа или полиимида.

Стандартные наклонные преобразователи:

- Призма из оргстекла  или  полиимида (с повышенной стойкостью к износу и агрессивным средам)
- Оптимальная чувствительность и разрешающая способность
- Малые габариты
- Разъемы Lemo 0
- Прямоугольная форма пьезопластины, обеспечивающая высокую энергию импульса

Наклонные преобразователи для контроля крупногабаритных изделий:


- Призма из огстекла
- Высокая чувствительность
- Разъемы Lemo0
- Прямоугольная форма пьезопластины, обеспечивающая высокую энергию импульса

Малогабаритные наклонные преобразователи:

- Уменьшенные размеры преобразователя
- Малая стрела, позволяющая контролировать корень сварного шва по первому отраженному сигналу
- Призма из полиимида, более стойкая к агрессивным средам и истиранию
- Разъемы Lemo 0
- Прямоугольная форма пьезопластины, обеспечивающая высокую энергию импульса

Миниатюрные наклонные преобразователи:



- Минимальные  размеры преобразователя, позволяющие вести контроль в труднодоступных местах
- Малая стрела
- Призма из полиимида, более стойкая к агрессивным средам и истиранию
- Интегрированный кабель
- Прямоугольная форма пьезопластины, обеспечивающая высокую энергию импульса

Технические характеристики контактных наклонных совмещенных преобразователей П121:



Тип

Габариты

Размер ПЭ

Примечание

П121-2,5-40-А-001
П121-2,5-45-А-001
П121-2,5-50-А-001
П121-2,5-55-А-001
П121-2,5-60-А-001
П121-2,5-65-А-001
П121-2,5-70-А-001
П121-2,5-73-А-001
П121-2,5-90-А-001

35x20x23

8х10

90° - поверхностная волна (далее ПВ)

П121-2,5-18-АПР-082
П121-2,5-20-АПР-082
П121-2,5-22-АПР-082
П121-2,5-24-АПР-082

16х16х19

ø12

преобразователи продольной волны

П121-5-40-АМ-001
П121-5-45-АМ-001
П121-5-50-АМ-001
П121-5-55-АМ-001
П121-5-60-АМ-001
П121-5-65-АМ-001
П121-5-70-АМ-001
П121-5-74-АМ-001
П121-5-90-АМ-001

26х16х19

5x10

малогабаритные

П121-5-40-АМ-004
П121-5-45-АМ-004
П121-5-50-АМ-004
П121-5-55-АМ-004
П121-5-60-АМ-004
П121-5-65-АМ-004
П121-5-70-АМ-004
П121-5-74-АМ-004
П121-5-90-АМ-004

26х16х19

ø6

малогабаритные с круглым пьезоэлементом

П121-5-40-АММ-001
П121-5-45-АММ-001
П121-5-50-АММ-001
П121-5-55-АММ-001
П121-5-60-АММ-001
П121-5-65-АММ-001
П121-5-70-АММ-001
П121-5-74-АММ-001
П121-5-90-АММ-001

19х10х10

5x5

миниатюрные
блочный разъем Lemo-00 на кабельном выводе

П121-1,8-40-А-002
П121-1,8-45-А-002
П121-1,8-50-А-002
П121-1,8-55-А-002
П121-1,8-60-А-002
П121-1,8-65-А-002
П121-1,8-70-А-002
П121-1,8-90-А-002

35x20x23

9x12

угол - 90°(ПВ)

П121-1,25-хх-А-002

35x20x23

9x12

угол - 90°(ПВ), другие углы - по заказу

П121-5-65-АМ-051
П121-5-70-АМ-051
П121-5-74-АМ-051

26х16х19

5x10

малогабаритные преобразователи
с минимизированной стрелой
(значения стрелы для углов ввода 65°, 70°
и 74° не более 6, 7 и 8 мм соответственно)

П121-5-65-АМ-054
П121-5-70-АМ-054
П121-5-74-АМ-054

26х16х19

ø6

малогабаритные преобразователи с круглым
пьезоэлементом и минимизированной стрелой

П121-2,5-65-АММ-052
П121-2,5-70-АММ-052
П121-2,5-73-АММ-052

26х13х14

8х9

миниатюрные с минимизированной стрелой,
с разъемом на корпусе

П121-2,5-40-А-005
П121-2,5-50-А-005
П121-2,5-65-А-005
П121-2,5-70-А-005
П121-2,5-90-А-005

40x20x27

16x12

увеличенный размер пьезоэлемента и корпуса

П121-1,25-40-А-005
П121-1,25-50-А-005
П121-1,25-65-А-005
П121-1,25-70-А-005
П121-1,25-90-А-005

40x20x27

16x12

увеличенный размер пьезоэлемента и корпуса

П121-1,8-40-А-005
П121-1,8-50-А-005
П121-1,8-65-А-005
П121-1,8-70-А-005
П121-1,8-90-А-005

40x20x27

16x12

увеличенный размер пьезоэлемента и корпуса






Купить контактные наклонные совмещенные преобразователи П121 по выгодной цене со склада в Москве!
