Универсальный дефектоскоп композитных материалов "ДАМИ-С"

Главная / Импедансный контроль / Импедансные дефектоскопы
по запросу
Универсальный дефектоскоп композитных материалов "ДАМИ-С"
Универсальный дефектоскоп композитных материалов "ДАМИ-С"

"ДАМИ-С" имеет Сертификат Госстандарта России
Зарегистрирован в Госреестре СИ под №22554-02 и допущен к применению в РФ

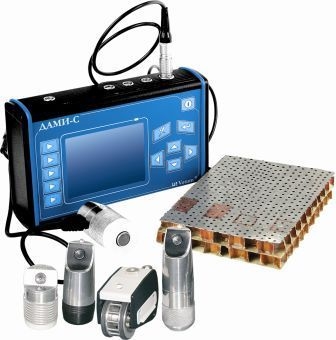

Универсальный портативный  дефектоскоп композитных материалов "ДАМИ-С"
реализует импедансные, вихретоковые и ударные методы контроля и предназначен для обнаружения и построения С-изображений дефектов в композитных материалах и сотовых структурах, а также для выявления коррозии в неферромагнитных сплавах в различных авиационных конструкциях.
"ДАМИ-С" позволяет автоматически настроить преобразователь на объект контроля с учетом плотности и структуры материала.

Сферы применения:

- Авиационная промышленность
- Космическая промышленность
- Судостроительная промышленность
- Автомобильная промышленность и др.


Контролируемые материалы:

- Слоистые конструкции из неметаллических материалов (углепластиков, стеклопластиков, текстолитов)
- Сотовые структуры с неметаллическими обшивками и сотами из полиамидной бумаги или других материалов
- Сотовые структуры с металлическими обшивками (в том числе перфорированными) и сотами
- Конструкции с различными заполнителями
- Слоистые клееные конструкции (2-х, 3-х, 4-х слойные)
- Грубые сотовые и иные структуры с регулярно меняющимся импедансом поверхности и (или) переменной толщиной
- Листовые конструкции из неферромагнитных материалов

Особенности дефектоскопа композитных материалов "ДАМИ-С":

- Автоматизированный режим настройки датчика по амплитуде или фазе сигнала с использованием анализатора спектра
- Получение C-изображений тестируемой области с помощью сканера.
- Широкий спектр датчиков для разных типов объектов контроля
- Встроенные аккумуляторы и зарядное устройство
- Контроль с использованием: импедансного, ударного и вихретокового методов


Методы контроля:

- Импедансный метод (с совмещенными и раздельно-совмещенными датчиками) - для контроля и обнаружения дефектов типа непроклея, расслоения и аномалий плотности для широкого круга композитных и сотовых материалов и структур и построения С-изображений обнаруженных дефектов
- Ударный метод - для экспресс контроля обширных площадей сотовых материалов и построения интерполированных изображений проверяемых областей
- Вихретоковый метод - для выявления наличия коррозии на обратной стороне листа из неферромагнитных материалов в конструкциях различного назначения и построения изображений корродированных зон

Функции дефектоскопа композитных материалов "ДАМИ-С":

- Автоматизированный режим настройки по амплитуде или фазе сигнала с использованием анализатора спектра упрощает процесс подготовки прибора к работе
- Получение C-изображений тестируемой области с помощью акустического сканера предоставляет возможность оценить конфигурацию обнаруженных дефектов и измерить их размеры и площадь
- Слежение за траекторией движения преобразователя в процессе тестирования позволяет объективно оценить качество проведенного контроля
- Одновременная работа с 3 разными настройками позволяет параллельное тестирование до 3-х слоев
- Архив настроек и результатов контроля находится в энергонезависимой памяти и рассчитан на 43 настройки на объект контроля и более 270 результатов контроля
- Документирование результатов контроля. Встроенный интерфейс RS232 позволяет осуществить перенос накопленных данных в компьютер, с последующим представлением их в виде документа при помощи специальной программы "АРМ ДЕФЕКТОСКОПИСТА"
- Многоязыковая поддержка
- Широкий спектр датчиков для разных типов композитных материалов, клееных конструкций и сотовых структур


Технические характеристики
дефектоскопа композитных материалов "ДАМИ-С":

Диапазон рачих частот 1 - 40 кГц
Производительность контроля в точечном режиме не менее 500 измерений/c
Виды сигнализации наличия дефекта звуковая и световая
Погрешность определения положения преобразователя ±1.5мм
Режимы вывода графической информации на экран:
Временная развертка (А-скан); комрлексная плоскость; С-скан в декартовых (X,Y) координатах.
Память:
Настройки; результаты контроля; снимки А-сканов; снимки комплексной плоскости; снимки С-сканов.
Экран цветной TFTэкран, 320 х 240 пикселей
Аккумуляторы встроенные
Время работы от аккумуляторов не менее 8 часов
Питание аккумулятор / внешний блок питания 220 В AC
Диапазон рабочих температур от -10 C до +50 C
Размер (В x Ш x Д) 135мм x 220 мм x 50 мм
Масса 1 кг

Комплект поставки:


- Электронный блок дефектоскопа со встроенным аккумулятором
- Блок питания 220 В
- Интерфейсный кабель RS232 (2m, DB9)
- Головные телефоны
- Образец настроечный TS-1
- Преобразователь импедансный ПАДИ-8C
- Навесной крепежный пояс
- Прикладное ПО: "АРМ ДАМИ" V2.0 (Win 98, 2000, NT)
- Рабочий кейс
- Руководство по эксплуатации ДАМИ-С


Дополнительные принадлежности:

- Координатный сканер СЛАЙДЕР
- Преобразователи
- Настроечные образцы
- Специальные методики контроля





Купить универсальный дефектоскоп композитных материалов "ДАМИ-С" по выгодной цене со склада в Москве
Доставляем универсальный дефектоскоп композитных материалов "ДАМИ-С" по России и СНГ курьерскими службами и транспортными компаниями.
