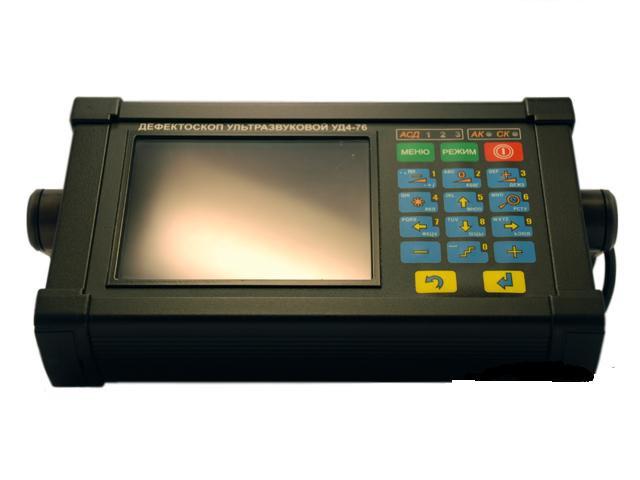

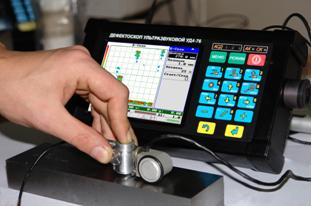

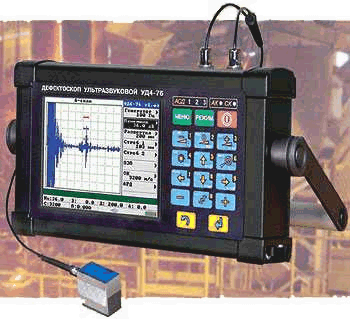

Ультразвуковой дефектоскоп УД4-76
Ультразвуковой дефектоскоп УД4-76 предназначен для:
- ручного неразрушающего контроля на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений
- измерения глубины и координат залегания дефектов
- измерения толщины изделий при одностороннем доступе к ним
- измерения отношений амплитуд сигналов, отраженных от дефектов
- измерения эквивалентных размеров дефектов
- оценки скорости распространения ультразвуковых колебаний (УЗК) в различных материалах
Особенности ультразвукового дефектоскопа УД4-76:
- Работа с любыми преобразователями
- Измерение эквивалентных и условных размеров дефектов
- Съем и сохранение А, Б, Ц и Д Сканов
- Контроль акустического контакта и скорости сканирования
- Оценка шероховатости поверхности ввода
- Автоматическая калибровка параметров ПЭП и объекта контроля
- Несколько режимов работы с АРД-диаграммами
- 3 независимых измерительных строба
- 3 строба АСД с тремя независимыми уровнями срабатывания каждый
- Индикация АСД на ярких трехцветных светодиодах
- Усовершенствованный режим пиковой кривой
- Режим наложения текущего сигнала на сохраненный
- Разметка экрана по переотражениям сигнала
- Большой высококонтрастный цветной TFT дисплей
- Сохранение настроек контроля
- Связь с ПЭВМ через быстрый USB порт
Сервисные возможности ультразвукового дефектоскопа УД4-76:
- Память программ настроек и результатов контроля
- Два независимых измерительных строба с автоматической трехуровневой сигнализацией дефекта (АСД) в каждом из них
- Строб АК – измерительный строб акустического контакта
- Режим «электронная лупа»
- Режим «стоп кадр» (режим фиксации изображения экрана)
- Возможность отображения двухполупериодного сигнала, положительной, отрицательной полуволн и радиосигнала (RF)
- Возможность записи А-Скана и Б-Скана
- Возможность работы с АРД-диаграммами
- Возможность калибровки ПЭП при помощи встроенных программ калибровки
- Временная регулировка чувствительности (ВРЧ)
- Двухсторонняя связь дефектоскопа с персональным компьютером (ПЭВМ) для протоколирования процедуры контроля и ввода программ настроек из ПЭВМ в память дефектоскопа
Рабочие частоты: 0,4...15МГц
Диапазон контроля (по стали): 0...12000 мм
Динамический диапазон усиления приёмного тракта: 100 дБ
Абсолютная погрешность измерения глубины залегания дефекта: ±(0,1+0,005 Hx) мм
Абсолютная погрешность измерения отношения амплитуд сигналов: ±(0,2+0,03 Nx) дБ
Габаритные размеры (без ручки): 247х147х80 мм
Масса дефектоскопа: не более 3,5 кг
Комплект поставки:
- Пьезоэлектрические преобразователи (типы по требованию) 5 шт.*
- Кабель соединительный (ПЭП/электронный блок) 3 шт. **
- Кабель соединительный (ПЭВМ/электронный блок) 1 шт.
- Кабель синхронизации входной 1 шт. ***
- Кабель синхронизации выходной 1 шт. ***
- Устройство зарядное АЗУ-2 1 шт.
- Аккумуляторный блок питания 1 шт.
- Сетевой блок питания БП-2 1 шт. ***
- Головные телефоны с микрофоном 1 шт. ***
- Сканирующее устройство РСП-4 1 шт. ***
- Программное обеспечение для обработки результатов контроля на ПЭВМ 1 шт.
- Руководство по эксплуатации УД4-76.23535778.04.01.06РЭ 1 экз.
- Руководство по эксплуатации АЗУ-2.14327992РЭ 1 экз.
- Руководство пользователя по программному обеспечению для обработки результатов контроля на ПЭВМ 1 экз.
- Чехол для электронного блока дефектоскопа УД4-76 1 шт.
- Кейс для запасных частей и принадлежностей 1 шт.
* По заказу потребителя из прилагаемой номенклатуры ПЭП, приведенной в приложении Б руководства по эксплуатации.
** При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП.
*** Поставляется по отдельному заказу потребителя. Внесен в реестр СИ РФ.
Доставляем ультразвуковой дефектоскоп УД4-76 по России и СНГ курьерскими службами и транспортными компаниями.
