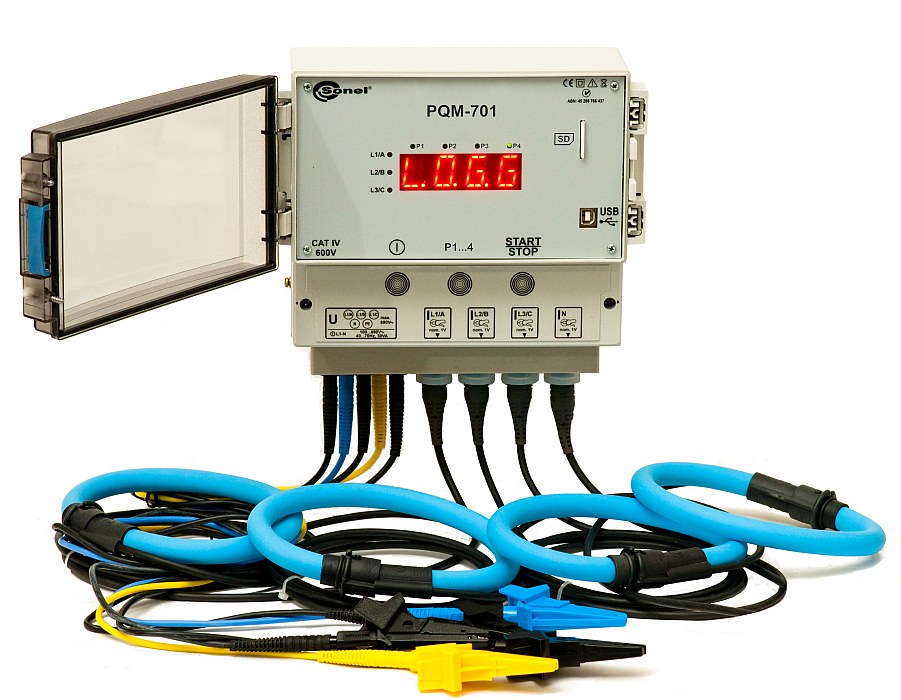

Анализатор параметров качества электрической энергии PQM-701
Анализатор параметров качества электрической энергии PQM-701

PQM-701 внесен в Госреестр под № 47699-11

Анализатор параметров качества электрической энергии PQM-701 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008) и ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002), EN 50160:2008.
PQM-701 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.
Встроенный нагреватель автоматически активируется при температуре окружающей среды близкой к 0°C для предотвращения замерзания прибора при отрицательных температурах. Питание нагревателя осуществляется от испытуемой сети по первой фазе L1, с потребляемой мощностью около 10 Вт.
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Анализатор параметров качества электрической энергии PQM-701 предназначен для измерения и регистрации:

- Напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов, отвечают требованиям EN 61000-4.30 класс А). Минимального, максимального, среднего и мгновенных значений напряжения.
- Силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока.
- Коэффициента пиковых значений напряжения и тока
- Частоты от 40 Гц до 70 Гц (отвечает требованиям EN 61000-4-30 Класс А)
- Мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S)
- Энергии: активной (EP), реактивной (EQ), полной (ES)
- Коэффициента мощности cosφ, tgφ
- Коэффициента гармонических потерь (К-фактор)
- До 50-й гармоники напряжения и тока (удовлетворяет требованиям EN61000-4-7 Класс I)
- Суммарного коэффициента гармонических составляющих напряжения THD U и THD I
- Кратковременной и длительной дозы фликера PST и PLT
- Несимметрии по току и напряжению
- Перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм (удовлетворяет требованиям EN 61000-4-30 Класс А)
- Осциллограмм тока и напряжения для каждого периода усреднения

ПО: Sonel Analysis - приложение необходимое для настройки и анализа данных регистрации PQM-701

Конфигурация анализатора:
- Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти
- Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети - Установка параметров трансформаторов напряжения и/или тока
- Выбор периода усреднения
- Расписание запуска и остановки регистрации
- Установка типа токоизмерительных клещей
- Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию
Режим измерения в реальном времени
Широкий набор настроек представления и анализа (отчетов) данных регистрации

Комплект поставки:

- Беспроводной интерфейс OR-1 (USB)
- Зажим «Крокодил» изолированный голубой K02
- Зажим «Крокодил» изолированный жёлтый K02
- Зажим «Крокодил» изолированный черный K01
- Кабель последовательного интерфейса USB
- Карта памяти SD 2 Гб
- Кронштейн для установки на DIN-рейку
- Прибор
- Провод измерительный 2,2 м с разъемами «банан» черный
- Провод измерительный 2,2 м с разъёмами «банан» голубой
- Провод измерительный 2,2 м с разъёмами «банан» желтый
- Футляр пластиковый XL1


Купить анализатор качества электрической энергии PQM-701 по выгодной цене со склада в Москве!
Доставляем анализатор качества электрической энергии PQM-701 по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на анализатор качества электрической энергии PQM-701 Вы можете по т/ф.:
  +7 (495) 966-41-00 или по электронной почте на
