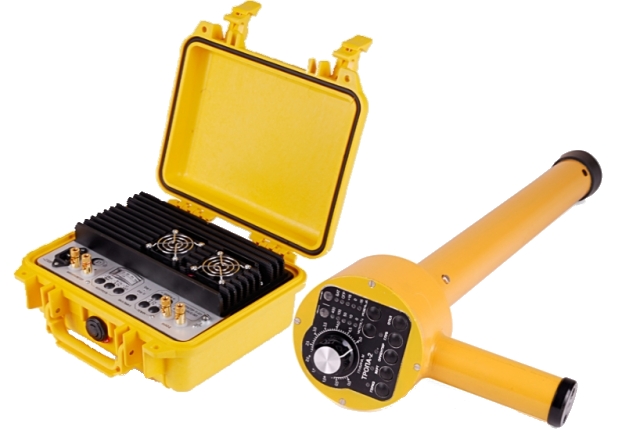

Трассоискатель индукционный Тропа-2
Трассоискатель индукционный Тропа-2

Трассоискатель индукционный Тропа-2 предназначен для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода.
Принцип действия комплекта приборов Тропа-2 основан на измерении отношения уровней магнитных полей, порождаемых двумя встречными токами от генераторов, включенных на краях обследуемого участка трубопровода (метод запатентован). Позволяет на порядок повысить точность измерений затухания токов на участках трубопроводов с хорошей изоляцией, на новых, и глубоко заложенных трубопроводах (свыше 10 м). Таким образом можно избежать ложной, заниженной оценки состояния изоляции трубопроводов.  По величине затухания токов, с учетом диаметра трубопровода, определяется интегральная величина сопротивления изоляционного покрытия, отнесенная к квадратному метру поверхности трубопровода. По данной величине, на основании ВРД 39-1.10-026-2001, определяется состояние изоляционного покрытия.
С высокой точностью локализуется место дефекта изоляции.


Технические характеристики трассоискателя индукционного Тропа-2 :

Обнаружение трубопровода в радиусе 15 метров
Быстрый поиск трубопровода с точностью:
± 10 см для одной трубы
± 25 см в местах скопления труб
Измерение глубины залегания трубопровода с точностью ±5% при глубине залегания до 5 метров
Измерение действующих значений токов, протекающих по трубопроводу, с частотами 10 Гц и 6,25 Гц с точностью ± 5%
Измерение степени затухания токов в трубопроводе с точностью 1%
Индикация текущих и ранее сделанных измерений на встроенном жидкокристаллическом индикаторе
Ввод текстовых комментариев в процессе измерений
Хранение до 1900 результатов измерений в энергонезависимой памяти локатора
Вывод результатов измерений на ПЭВМ для дальнейшей их обработки
Питание локатора осуществляется от 4-х последовательно соединенных электрохимических элементов питания типоразмера АА
гальванических с номинальным напряжением 1,5В
аккумуляторных с номинальным напряжением 1,2В
Дистанционный пуск
Корпус герметичный морозоустойчивый (стеклопластик)
Электронный дальномер «Трасса» позволяет измерять пройденное расстояние;
Данные передаются по последовательному интерфейсу в память локатора;
Питание генератора осуществляется от сети переменного тока или аккумулятора 12,6В емкостью 7Ач;
Вес приборов:
локатор – 2,3 кг
генератор – 12 кг
Габариты:
локатор – 920х180х230 мм
генератор – 200х270х400 мм
Условия эксплуатации:
Температура окружающей среды – от -20°С до + 50°С
Относительная влажность – 98%

Комплект поставки:

- Локатор – 2 шт.
- Генератор – 2 шт.
- Пульт дистанционного управления
- Электронный дальномер «Трасса»


Состав комплекта может быть изменен по требованию заказчика
