Рентгеновский аппарат BALTEAU GFC
Рентгеновский аппарат BALTEAU GFC


Серия Balteau CERAM - отличительной чертой аппаратов является керамическая колба, которая имеет больший ресурс, чем стеклянная. Также керамическая колба обладает повышенной механической прочностью.

Технические характеристики:

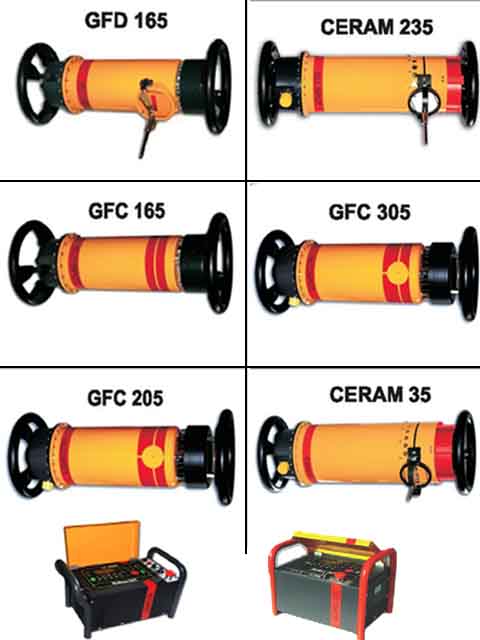

Модель

GFD 165

GFC 165

GFC 205

CERAM 235

GFC 305

CERAM 35

Напряжение на аноде, кВ

50 -160

50-160

70 - 200

70 - 235

140-300

100-300

Шаг изменения напряжения,кВ

1

1

1

1

1

1

Ток трубки, мА

0,1-5

0,1 -5

1,5-5

0,1-5

1-5

0,1 -5

Шаг изменения тока трубки,мА

0,1

0,1

0,1

0,1

0,1

0,1

Геометрия излучения

направленная

панорамная

панорамная

направленная

панорамная

направленная

Полезный угол рентгеновского луча, °

55x40

360 х 40

360 х 45

50x40

360 х 40

50x40

Размер фокусного пятна по IES 336

1,5x1,5

04x0,9

05x1,2

2x2

05x1,3

2,5x2,5

Фильтрация

6AI

7AI

9,1 AI

1 Be

6AI + 1,2Cu

1 Be

Рабочий цикл при температуре окружающей среды + 40°С

100%

100%

100 %

100%

100%

100%

Температура эксплуатации,°С

-25..+70

- 25...+70

-25...+70

-2 .. +70

-25...+70

-25...+70

Температура хранения,°С

-40..+80

-40...+80

-40...+ 80

-40...+80

-40...+80

-40...+80

Макс. Проникновение по стали.(FFD=700MM, Film D7Pb,D=1,5, Т=20мин),мм

20

17

29

50

54

64

Габариты без учета колец

542x0160

542x0160

628x0206

712x0206

729 х 0231

726 х 0231

Масса генератора, кг

12

12,3

25,5

27

35

29



Пульт управления CF2000

Один из 2-х возможных пультов управления рентгеновскими генераторами Baltospot. Энергетический блок пульта разработан с учетом нестабильного энергоснабжения и плохих условий эксплуатации. Блок питания способен преобразовывать нестабильное напряжение на входе в стабильно постоянное напряжение на выходе. Водонепроницаемый эргономичный корпус и большие удобные ручки корпуса делают его удобным как при работе на трассе, так и в стационарных лабораториях. Дисплей имеет подсветку.
При подключении CF2000 к генератору рентгеновского излучения происходит определение типа генератора, и устанавливаются параметры в соответствии с определенным типом. Один и тот же пульт управления подходит для панорамных и направленных рентгеновских аппаратов. Соединительный кабель может быть длиной до 70м без потери сигнала. Пульт управления CF2000 может работать с излучателями мощностью до 1500 Вт. Одной из самых важных функций является автоматический прогрев. Время прогрева минимально, кроме того, можно прервать прогрев по усмотрению оператора. Ток и напряжение автоматически устанавливаются в соответствии с вольт-амперной характеристикой блока излучателя. Также с пульта можно управлять параметрами экспозиции, используя специальное ПО. В памяти могут сохраняться и быть использованы до 100 индивидуальных настроек.

Панель управления разделена на зоны, что облегчает процесс управления, можно работать даже в перчатках. 4-строчный дисплей с возможностью выбора языка управления. Каркас CF2000 изготовлен из прочного алюминия.



 Технические характеристики:

Рабочее напряжение AC, В

170-260

Шаг изменения напряжения, кВ

1

Шаг изменения силы тока, мА

0,1

Рабочий цикл, %

100

Рабочая температура, С

-10 +50

Шаг регулировки времени, с

1, до 99 мин 59 сек

Клавиатура

24 клавиши, защита от механических воздействий

Сигнализация и защита

3-х ступенчатое включение рентгеновского излучения, сирена

Автоматический подогрев

Да (минимально 90 сек.)

Память

100 последних экспозиций, 100 установок

Дисплей

4 ряда клавиш, зеленая подсветка, регулирование контрастности



Пульт Hand-X

Способен работать со всеми излучателями Balteau.
Может управлять излучателем дистанционно на расстоянии до 100 м на открытом пространстве.
Целью разработки было получить возможность работы в сложных условиях, таких как загроможденные помещения (например, верфи). В таких условиях длины провода, как правило, не хватает, т.к. он пролегает не напрямую, а между предметами конструкции.
Большим преимуществом является возможность ручного управления все время, включая период экспозиции. Это дает возможность отключить рентген в любой момент. Встроенный дозиметр делает прибор максимально безопасным, позволяя измерять фон в месте нахождения оператора.
Соединение блока питания Hand-X с блоком излучения имеет специальное исполнение, предназначенное для работы в трудных погодных условиях и при нестабильном напряжении сети.
Соединенные вместе (Hand-X, блок питания Hand-X и блок излучателя) определяют параметры друг друга и адаптируются. У Hand-X есть запатентованная функция, которая позволяет в случае появления внешних помех немедленно прервать экспозицию. Также Hand-X может работать на стандартной подставке без использования радиоволн. Подставка также используется для зарядки Hand-X.
Блок питания для Hand-X такой же, как у CF2000, а, следовательно, имеет все те же преимущества. Встроенный дозиметр позволяет оператору не только находиться в безопасной зоне, но и определять расстояние от излучателя, в радиусе которого нельзя находиться людям. Аналогично СF2000 на Hand-X есть функция автоматического прогрева.
