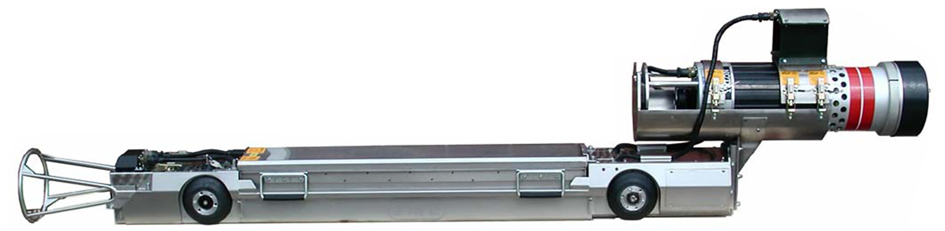

Рентгенографический кроулер JME 10-60
Рентгенографический кроулер JME 10-60 - автономный самодвижущийся рентгеновский комплекс, предназначенный для контроля качества сварных соединений трубопроводов.
Рентгенографический кроулер JME 10-60 выполняет команды перемещения, остановки и снятия рентгенограммы.
Особенности рентгенографического кроулера JME 10-60:
- Модульная конструкция
- Модели с рентгеновской трубкой на 200, 225 или 300кВ или гамма-изотопом
- Полностью дистанционное управление
- Панорамное экспонирование на 360°
- Модели с рентгеновской трубкой на 200, 225 или 300кВ или гамма-изотопом
- Полностью дистанционное управление
- Панорамное экспонирование на 360°
Технические характеристики рентгенографического кроулера JME 10-60:
|
Внутренний диаметр трубопроводов |
240-1500 мм (9.45-59") |
|
Количество модулей |
5 |
|
Общий вес собранного кроулера |
106 кг |
|
Общая длина собранного кроулера |
1670мм (+ кольцо рентгеновской трубки 270мм) |
|
Выходные значения рентгеновской трубки |
160 кВ, 180 кВ, 200 кВ, 225 кВ или 300 кВ |
|
Промежуточные установочные значения кВ |
4 (70%, 80%, 90%, 100%) |
|
Оптимальный ток в трубке |
2-3 миллиампера |
|
Размер фокуса |
0.5х5 мм (Конический) Обычный |
|
Источник питания |
Свинцово-кислотные батареи (120 В) |
|
Емкость батарей |
15 А/ч |
|
Мотор |
185 Вт (0.25 л.с.) |
|
Скорость перемещения |
Свыше 0.3 м/с |
|
Колеса |
Фасонная резина |
|
Торможение |
Динамическое |
|
Погрешность позиционирования (15° уклон) |
±5 мм |
|
Макс. угол поднятия при норм. условиях |
45% (27°) |
Дополнительные принадлежности к рентгенографическому кроулеру JME 10-60:
- Электромагнитная система управления:
- полностью исключает использование изотопов, не наносит вреда здоровью оператора и окружающей среде
- прекрасно зарекомендовала себя при строительстве трубопровода в РФ и Казахстане
- Набор расширительных валов
- Набор валов и втулок колес поможет установить Кроулер в трубопроводы большего размера.
- Многоканальное зарядное устройство
- Зарядное устройство для источника питания свинцово-кислотных батарей JME для оптимальной работы и срока эксплуатации батарей.
- Запасной источник питания
- Благодаря дополнительному источнику питания Кроулер может работать в течение продолжительного времени, в то время как использованный источник питания перезаряжается.
- Система радиовозврата
- Дистанционная система, позволяющая вернуть Кроулер на исходную позицию даже в случае отказа всей электроники.
- Эвакуационное устройство
- Устройство с фиксированным гарпуном на одном конце, запускаемое в трубопровод для эвакуации главного Кроулера в случае неисправности.
- Датчики конца трубы
- Инфракрасные датчики исключают возможность выпадения Кроулера из трубы. Устанавливается на передней и задней частях Кроулера.
- Блок предупредительных звуковых/визуальных сигналов
- Предупредительный блок сигналов, работающий на независимых батареях, дает проблесковый сигнал и звуковые сигналы с внешней стороны трубопровода, когда Кроулер испускает излучение (рентгеновское или гамма).
- Тестер
- Полезный эксплуатационный прибор для помощи в поиске дефектов и установке электронного модуля.
- Комплект запасных частей
- Набор запасных частей необходим в тех местах, где будет трудно достать какие-либо нужные детали. Включает в себя более 280 наименований электронных и электрических компонентов, запасные аккумуляторные блоки и колеса, набор инструментов.
- Нестандартные редукторы
- Редукторы могут поставляться или прилагаться к Кроулерам с нестандартным передаточным числом. Это позволяет покупателям изменять скорость перемещения Кроулера согласно его требованиям.
