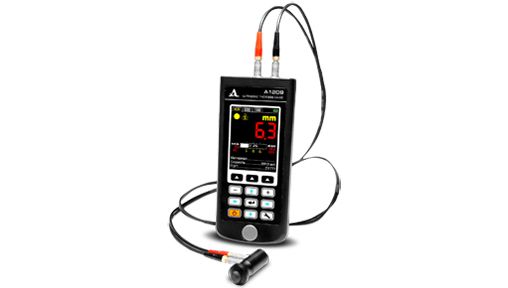

Ультразвуковой толщиномер А1209
Ультразвуковой толщиномер А1209
Ультразвуковой толщиномер А1209

  Ультразвуковой толщиномер А1209


Прибор зарегистрирован в Гос. реестре СИ под № 17409-03

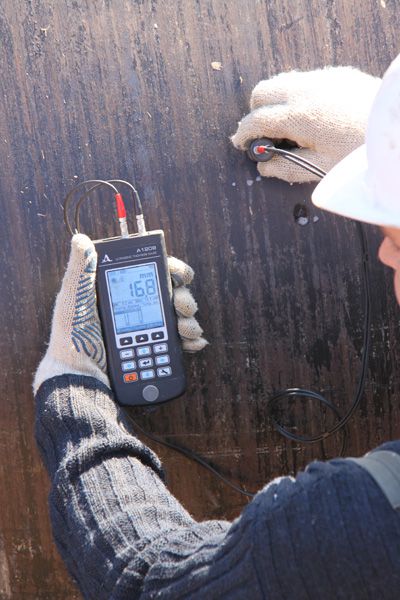

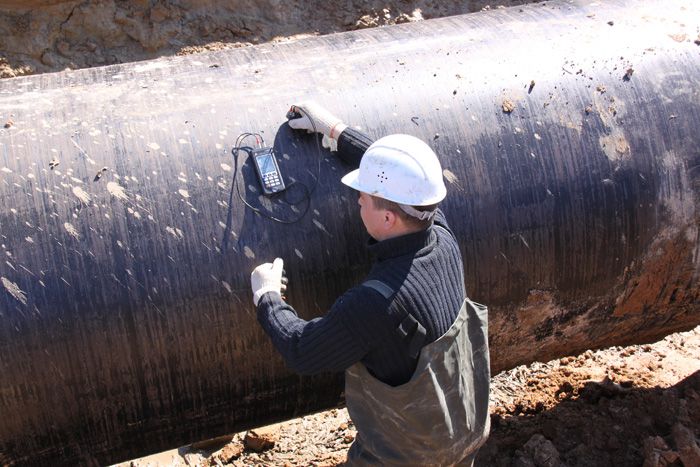

Ультразвуковой толщиномер А1209 предназначен для измерений толщины стенок металлических и пластиковых труб, котлов, сосудов, обшивок с шероховатостью поверхностей до Rz160 и радиусом кривизны от 3 мм.
Возможно выявление язв коррозии площадью от 4 мм2 на внутренних поверхностях труб с толщиной стенок более 2 мм.
Благодаря встроенной системе адаптации к поверхности изделия (патент РФ № 2082160) возможен контроль корродированных труб малого диаметра и плоских изделий с гладкими поверхностями с помощью одного ультразвукового преобразователя без регулировки порога чувствительности.



Особенности ультразвукового толщиномера А1209:

- Звуковая индикация приема эхо-сигналов
- Автоматическая адаптация к состоянию поверхности изделия
- Индикация минимального значения толщины на дисплее
- Трехуровневая индикация качества акустического контакта
- Автоматизированная адаптация к ультразвуковым преобразователям
- Подсветка дисплея при слабом освещении
- Ударопрочный металлический корпус со степенью защиты IP65
- Индикация толщины с дискретностью 0,1 или 0,01 мм
- Запись показаний с возможностью просмотра и коррекции
- Инфракрасный порт связи с персональным компьютером
- Индикация состояния батареи питания
- Автоматическое выключение питания


Режимы работы:


- Режим НОРМА

Предназначен для оперативного определения толщины изделия с возможностью установки диапазона срабатывания АСД и определения отклонения толщины металла от допустимых значений.

Существует возможность проведения измерений толщины с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего – соответствующего браковочной норме.

Удобство работы обеспечивают:

звуковая и виброиндикация, изменяемая цветовая гамма при выходе результатов измерений за границы допустимых значений
наглядное представление шкалы глубиномера

- Режим ПАМЯТЬ

Предназначен для оперативного определения толщины изделия с возможностью записи результатов в энергонезависимую память прибора, рассчитанную на 50 000 результатов измерений.

При записи результатов существует возможность распределения их по группам, что создает дополнительные удобства при последующем просмотре и анализе полученных результатов.

Оперативный просмотр записанных результатов позволяет, наблюдать на дисплее созданные группы с нумерацией ячеек, в которых записаны значения измерений.

Существует возможность коррекции записанных результатов в случае необходимости проверки полученных значений толщины. Любой сомнительный результат можно перезаписать на новое значение.






Технические характеристики ультразвукового толщиномера А1209:




Диапазоны измеряемых толщин (по стали):

- с пpеобpазователем на 10 МГц

от 0,6 до 20 мм

- с пpеобpазователем на 5 МГц

от 0,9 до 300 мм

Дискретность измерения толщины

0,1/0,01

Диапазон настроек скоpости yльтpазвyка

от 1000 до 9999 м/с

Тип дисплея

жидкокристаллический

Питание (от элемента или аккyмyлятоpа pазмеpа АА)

3 шт

Время непрерывной работы

100 ч

Диаметpы pабочих повеpхностей пpеобpазователей:

- на 10 МГц

6 мм

- на 5 МГц

12 мм

Диапазон рабочих температур

от -20°С до +45°С

Габаритные размеры:

- электpонный блок

127 х 66 х 30 мм

- ультpазвyковые пpеобpазователи (5/10 МГц)

22 х 45 мм / 18 х 43 мм

Масса электронного блока

330 г





Комплект поставки:

- A1209 - электронный блок ультразвукового толщиномера
- Кабель LEMO-LEMO двойной 1,2 м
- Комплект батарей (3 шт.) АА Alkaline 2,6 Ач для А1209, УК1401
- Преобразователь D1762 (П112-5,0-12/2-LL017
- Сумка для А1208, А1209
- Внешний адаптер для ИК связи ПК с А1209, УК1401
- Программа для переноса данных из А1209, УК1401 в ПК и преобразования их в формат MS Excel






Купить ультразвуковой толщиномер А1209 по выгодной цене со склада в Москве
Доставляем
ультразвуковой толщиномер А1209 по России и СНГ курьерскими службами и транспортными компаниями.
