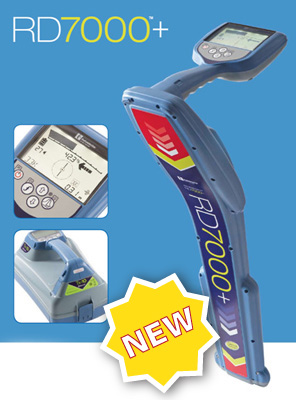

Трассоискатель RD 7000+

Трассоискатель RD 7000+

Локализация отдельных трубопроводов и кабелей в больших подземных сетях становится все более сложной. Эффекты искажения сигнала, обусловленные различными типами почвы и близостью других проводников, приводят к тому, что работа оператора становиться более трудной и отнимающей много времени. В этих условиях наиболее важными требованиями к локатору являются легкость использования, точность и надежность.
Локатор RD7000+ демонстрирует превосходные характеристики при наличии сильных электромагнитных помех.





- Эргономика
Локатор RD7000+
сконструирован с учетом эргономики, чтобы получить легкий, энергоэффективный и высоко сбалансированный инструмент. При весе всего лишь 1,9 кг, RD7000+ удобен для использования в течение длительных периодов времени, а тип защиты от воздействия окружающей среды IP54 означает, что он может работать практически при любых окружающих условиях.
Как локатор, так и генератор имеют высококонтрастные ЖК-дисплеи с подсветкой, которые обеспечивают пользователю четкое отображение информации при любых условиях освещения. Интуитивно-понятный и быстродействующий интерфейс пользователя, который имеет простые и понятные пиктограммы, подобные, как для локатора, так и генератора, позволяет оператору легко и быстро получить доступ к любой функции приборов.



- Centros™

Комплекс программных и аппаратных средств Centros™ объединяет новые и инновационные алгоритмы с отработанным программным обеспечением и высокопроизводительным процессорным ядром. Centros™ улучшает точность и повторяемость измерений и обеспечивает беспрецедентную скорость отклика при
измерениях в полевых условиях. Мощная фильтрация сигналов и анализ позволяют выполнять работу непрерывно даже в насыщенных электрическими помехами среде.

- eCAL™

Оригинальная методика, предназначенная для прецизионных локаторов компании Radiodetection. eCAL позволяет операторам контролировать первоначальную заводскую калибровку локатора RD7000+, что дает уверенность в том, что локатор функционирует так, как он работал при выпуске с завода-изготовителя, а также позволяет владельцу прибора напечатать сертификат аттестации, исключая необходимость возврата RD7000+ в сервисный центр.

- "Компас"

Это экранное изображение типа компаса позволяет оператору быстро и легко отслеживать искомую линию путем визуальной индикации относительного положения искомого кабеля и локатора. Показывая совмещение искомого кабеля и локатора, компас помогает увеличить точность при измерении глубины.

- Защита от динамической перегрузки

Эта функция расширяет возможности локатора RD7000+ в зонах, где другие локаторы не работают, благодаря автоматической фильтрации больших и нежелательных сигналов – таким образом, повышая точность локации искомых труб и кабелей даже в условиях сильного электрического шума, например, вблизи высоковольтных воздушных кабелей.

- Пиковый/нулевой режим

Это инструмент для идентификации эффектов искажения поля из-за состояния грунта или близлежащих коммуникаций. Одновременное отображение на дисплее столбиковой диаграммы для пикового отклика и линейных стрелок для нулевого режима позволяет быстро оценить состояние локализации.


Генераторы. В серии из трех генераторов ‘Tx’ с выходной мощностью 1, 3 или 10 Вт реализована запатентованная конструкция системы, размещенная в прочном кейсе, пригодном для использования практически в любых условиях окружающей среды (степень защиты IP54). Величина выходного сигнала при прямом подключении и частота вплоть до 200 кГц при индукционной связи задаются программным путем. Каждый из указанных генераторов выдает одинаковый ток в полном спектре частот и имеет высоковольтный режим для условий с высоким импедансом.



RD7000DL+ Водное хозяйство и трубопроводный транспорт

Этот локатор специально предназначен для водного хозяйства и поддерживается широким спектром дополнительного принадлежностей компании Radiodetection для локации трубопроводов.
Локатор RD7000DL+ предназначен для детектирования не только активных и пассивных частот, но также и для обнаружения сигналов зондов-генераторов на четырех различных частотах. RD7000DL+ является не только идеальным инструментом для локации обычных кабелей и труб, но также может использоваться для локации глубоких, подземных трубопроводов со сточными водами и канализационных труб, где материал труб не позволяет использовать обычные методы локации, а могут применяться зонды-генераторы, размещаемые в таких трубопроводах. Локатор RD7000DL+ также позволяет обнаруживать сигналы систем катодной защиты, имеющиеся на трубопроводах, еще больше расширяя свои возможности локации.
Четыре зонда-генератора с различными частотами позволяют RD7000DL+ определять положение трубопроводов, выполненных из самых различных материалов, включая чугун, пластик (полиэтилен), глину, стекловолокно, цемент и кирпич. Это обеспечивает идеальные возможности для применения RD7000+ в комплекте с оборудованием для внутритрубного видеообследования трубопроводов компании Pearpoint. Локатор RD7000DL+, обладая такими функциями "Компас" и "Защита от динамической перегрузки" в стандартном исполнении существенно облегчает локацию труб и кабелей даже в условиях сильных электромагнитных помех.


RD7000PL+ Электроэнергетика

Локатор RD7000PL+ надежно распознает искомый кабель даже в зонах расположения магистральных кабелей сложных электрических сетей.
Локатор RD7000PL+ предназначен для использования в зонах, где повышенные магнитные поля, создаваемые высоковольтным оборудованием и кабелями, могут препятствовать точной локации. Функция защиты от динамической перегрузки снижает это влияние, обеспечивая высокую точность локации даже в этих условиях.
RD7000PL+ имеет, как пиковый, так и нулевой режим, а также объединенный пиковый/нулевой режим, что позволяет оценивать искажения сигнала/"нуля" благодаря одновременному отображению пикового и нулевого откликов.
Кроме того, локатор RD7000PL+ может показывать глубину в режиме Power. Это особенно удобно, если прямое подключение передатчика к
силовому кабелю может быть опасным или невозможно.
Функция "Компас" помогает правильной ориентации локатора относительно искомого кабеля, обеспечивая максимальную точность измерения глубины.
Функция поиска повреждений на частоте 8 кГц (8kHz Fault Find – 8KFF) – это запатентованный метод локализации повреждений оболочки кабеля с использованием А-рамки, подключенной к локатору. Стрелки на экране локатора
показывают направление к месту повреждения и помогают оператору локализовать место повреждения оболочки кабеля с точностью в пределах 10 см.
