Cтекловолоконный кабель GOK A-10
Главная / Оборудование для диагностики водопроводных сетей / Приборы для определение точного места утечки |

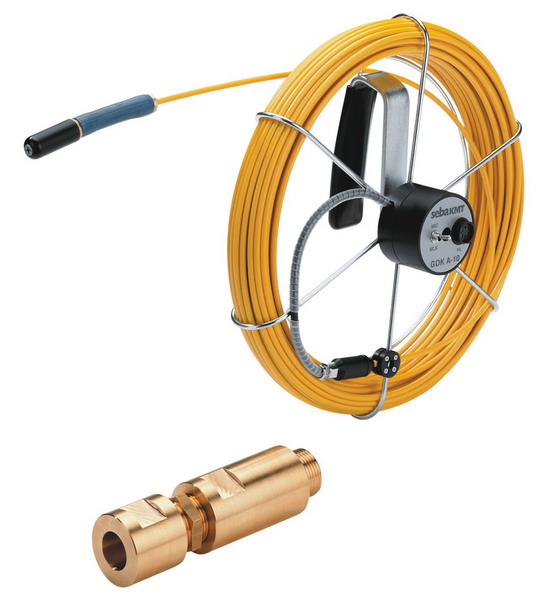

Cтекловолоконный кабель GOK A-10
Производитель: SEBA KMT
GOK A-10 выводится из здания через соответствующее подключение. Для этого необходимо снять водяной счетчик, и на это место установить подключение для GOK A-10. Т.к. размеры излучателя меньше размеров запорной арматуры, и он может через нее быть протолкнут, то как правило нет необходимости в проведении других демонтажных работ.
В излучающей части GOK A-10 находится чувствительный пьезомикрофон и излучающая катушка, которая создает электромагнитное поле, для определения места с помощью приемника трассопоискового прибора.
Ко входному интерфейсу GOK A-10 подключается прибор для определения места утечки HL 98, HL 400 или HL 4000, с помощью которого сигналы от микрофона, расположенного в излучающей части усиливаются и отображаются.
Излучающая часть с GOK проталкивается в трубу до тех пор, пока не будет достигнута максимальная громкость шума утечки. В этом случае излучатель находится прямо на месте утечки.. При помощи переключения входного интерфейса активируется передающая антенна в излучателе и определяется позиция излучателя, и соответствующее ей место утечки.
Еще одна область применения – предварительное определение трасс трубопроводов с подключениями ПЭ труб без задвижных устройств. Очень часто невозможно принять акустический сигнал непосредственно на трубопроводе в здании из-за сильного его ослабления. Функция предварительного определения места реализуется, в этом случае тем, что излучатель GOK A-10 проталкивается до отвода от главного трубопровода, для того чтобы услышать присутствующие шумы утечки. Т.к. при применении этого метода микрофон находится непосредственно в водяной трубе и не воспринимаются окружающие шумы, то достигается высокая чувствительность.
- Высокая избирательность и чувствительность из-за восприятия шумов утечек в трубе
- Нет влияния окружающих шумов
- Применение не прерывает снабжение водой
GOK A-10 - стекловолоконный кабель для определения местоположения с акустическим излучателем.
Поиск мест утечек в ПЭ трубах подключения к зданию часто затруднен из-за точно неизвестного места укладки труб или плохих акустических условий. Обычно, даже с помощью современных корреляционных измерительных приборов, невозможно определение места утечки, потому что невозможно найти подходящее место для установки датчика, или из-за очень длинных участков ПЭ труб, на которых теряется акустический сигнал.
Поиск мест утечек в ПЭ трубах подключения к зданию часто затруднен из-за точно неизвестного места укладки труб или плохих акустических условий. Обычно, даже с помощью современных корреляционных измерительных приборов, невозможно определение места утечки, потому что невозможно найти подходящее место для установки датчика, или из-за очень длинных участков ПЭ труб, на которых теряется акустический сигнал.
GOK A-10 выводится из здания через соответствующее подключение. Для этого необходимо снять водяной счетчик, и на это место установить подключение для GOK A-10. Т.к. размеры излучателя меньше размеров запорной арматуры, и он может через нее быть протолкнут, то как правило нет необходимости в проведении других демонтажных работ.
В излучающей части GOK A-10 находится чувствительный пьезомикрофон и излучающая катушка, которая создает электромагнитное поле, для определения места с помощью приемника трассопоискового прибора.
Ко входному интерфейсу GOK A-10 подключается прибор для определения места утечки HL 98, HL 400 или HL 4000, с помощью которого сигналы от микрофона, расположенного в излучающей части усиливаются и отображаются.
Излучающая часть с GOK проталкивается в трубу до тех пор, пока не будет достигнута максимальная громкость шума утечки. В этом случае излучатель находится прямо на месте утечки.. При помощи переключения входного интерфейса активируется передающая антенна в излучателе и определяется позиция излучателя, и соответствующее ей место утечки.
Еще одна область применения – предварительное определение трасс трубопроводов с подключениями ПЭ труб без задвижных устройств. Очень часто невозможно принять акустический сигнал непосредственно на трубопроводе в здании из-за сильного его ослабления. Функция предварительного определения места реализуется, в этом случае тем, что излучатель GOK A-10 проталкивается до отвода от главного трубопровода, для того чтобы услышать присутствующие шумы утечки. Т.к. при применении этого метода микрофон находится непосредственно в водяной трубе и не воспринимаются окружающие шумы, то достигается высокая чувствительность.
Особенности стекловолоконного кабеля GOK A-10:
- Комбинированное устройство для поиска трасс и определения мест утечек - Высокая избирательность и чувствительность из-за восприятия шумов утечек в трубе
- Нет влияния окружающих шумов
- Применение не прерывает снабжение водой
Технические характеристики стекловолоконного кабеля GOK A-10:
Стекловолоконный кабель | |
Длина | 30 м |
Диаметр | 4 мм |
Вес | 1.5 кг |
Размеры | 300 x 120 мм |
Акустический излучатель | |
Пьезомикрофон | |
Диаметр | 16 мм |
Питание через HLE | |
Частота | 10 Гц до 2 кГц |
Частота излучения | 9.82 кГц |
Глубина поиска до 3 м | |
Подключение к трубе | |
Резьба | 1 " |
Вес | 1.5 кг |
Размеры | 150 x 50 мм |
Комплект поставки:
- Стекловолоконный кабель GOK A-10
- Устройство подключения к трубе с резьбой 1"
- Устройство для проталкивания
- Уплотнительная лента
- Специальная смазка
- Адаптер AF
Купить стекловолоконный кабель GOK A-10 для определения местоположения по выгодной цене со склада в Москве
Доставляем стекловолоконный кабель GOK A-10 для определения местоположения по России и СНГ курьерскими службами и транспортными компаниями.
