Расходомер Акрон-01
| Главная / Оборудование для диагностики водопроводных сетей / Расходомеры |
Расходомер Акрон-01 предназначен для измерения мгновенного расхода и интегрального объема (количества) звукопроводящих жидкостей в напорных трубопроводах систем водоснабжения и канализации.
Принцип действия расходомера заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

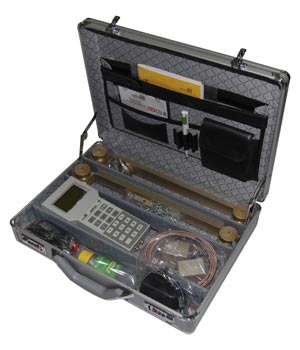

Акрон-01 ультразвуковой расходомер включает в свой состав:
- Блок первичного преобразователя (ПП-1)- Электронный блок БЭ-1
- Радиочастотное кабельное соединение
Комплектуется расходомер Акрон-01 LCD-дисплеем, на который предусмотрен вывод следующей информации:текущие значения измеряемых величин:
- объем расходоучетной жидкости (м3)
- значение мгновенного расхода (м3/ч)
- скорость потока жидкости
- время общего расходоучета
содержимое архивов записей:
дата и время в различных форматах
- почасового – 2500 записей (более 100 суток)
- посуточного – 2200 записей (более 6 лет)
- перерывов учета – 100 записей
диагностические сообщения о неисправностях
Выходной сигнал расходомера Акрон-01 - 0-5, 0-20 или 4-20 мА постоянного тока, определяющий прямо пропорциональную зависимость от измеряемого расхода. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также через GSM-модем.
| Параметр | Значение |
| Диаметр условного прохода трубопровода, мм | 40÷2000 |
| Верхние пределы диапазонов измеряемого расхода, м3/ч | 8÷40000 |
| Основная погрешность, % - при измерении объемного расхода - при измерении количества |
± 1.5
± 2 |
| Температура, °С - контролируемой среды - воздуха, окружающего БЭ-2 |
-10÷+150
-20÷+50 |
| Питание (внутренняя батарея или сетевой адаптер), B | 9 |
| Время непрерывной работы без подзарядки аккумулятора не менее, ч (Возможна работа от сети переменного тока 220 В с использованием сетевого адаптера) |
8 |
| Габариты, мм | 100 х 290 х 420 |
| Масса, кг, не более | 6 |
Верхние пределы измеряемых расходов и ряд диаметров условного прохода трубопровода:
Диаметр условного прохода, Dу, мм
Пределы измеряемых расходов, Q, м3/ч
30
(0-6)…(0-25)
40
(0-8)…(0-50)
50
(0-10)…(0-100)
65
(0-12,5)…(0-160)
80
(0-16)…(0-250)
100
(0-20)…(0- 320)
125
(0-25)…(0-400)
150
(0-32)…(0- 600)
200
(0-40)…(0-1000)
250
(0-50)…(0- 1250)
350
(0-60)…(0-1600)
400
(0-80)…(0-2000)
500
(0-100)…(0-3200)
650
(0-125)…(0-4000)
800
(0-160)…(0- 8000)
1000
(0-200)…(0-16000)
2000
(0-400)…(0-40000)
Купить расходомер Акрон-01по выгодной цене со склада в Москве
Доставляем расходомер Акрон-01по России и СНГ курьерскими службами и транспортными компаниями.
