Измеритель плотности тепловых потоков и температуры ТЕПЛОГРАФ
Вносится в Госреестр СИ РФ
Измеритель плотности тепловых потоков и температуры ТЕПЛОГРАФ предназначен для определения сопротивления теплопередачи и термического сопротивления ограждающих конструкций (ГОСТ 26254), блоков оконных и дверных (ГОСТ 26602-01), для измерения и регистрации плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов. ТЕПЛОГРАФ используется для измерения температуры поверхностей или воздуха внутри и снаружи помещений, для непрерывного мониторинга объектов при натурных и лабораторный испытаниях с определением фактического уровня тепловой защиты. А также для уточнения и дополнения результатов тепловизионных обследований объектов.
Измеритель плотности тепловых потоков и температуры ТЕПЛОГРАФ предназначен для определения сопротивления теплопередачи и термического сопротивления ограждающих конструкций (ГОСТ 26254), блоков оконных и дверных (ГОСТ 26602-01), для измерения и регистрации плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов. ТЕПЛОГРАФ используется для измерения температуры поверхностей или воздуха внутри и снаружи помещений, для непрерывного мониторинга объектов при натурных и лабораторный испытаниях с определением фактического уровня тепловой защиты. А также для уточнения и дополнения результатов тепловизионных обследований объектов.

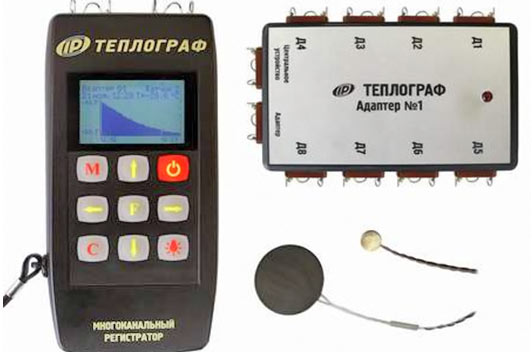

Устройство комплекса:
- Центральный блок: предназначен для сбора информации с адаптеров, оснащен графическим дисплеем, клавиатурой, USB интерфейсом
- Три типа специальных адаптеров:
- тип 3/5К: одна зона контроля (датчик теплового потока + 2 датчика температуры поверхности + 2 термо- или термогигрометрических датчика)
- тип 7/10К: две зоны контроля, состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), 2 датчиков температуры среды и 1 термогигрометрического датчика
- тип 21/29К: семь зон контроля, состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), а также 3 датчиков температуры среды и 1 термогигрометрического датчика
- Сервисная компьютерная программа
Основные функции измерителя плотности тепловых потоков и температуры ТЕПЛОГРАФ:
- Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности)
- Контроль локальных зон и объектов посредством адаптеров
- Задание режимов регистрации через систему меню
- Регистрация без ограничения времени с автоматическим удалением старых данных
- Вычисление сопротивления теплопередаче (ГОСТ 22602-01) и теплопроводности
- Компановка системы комплектами датчиков по "зонам контроля"
- Простота установки на объект контроля, малые габариты и вес
- Единая цифровая линия связи центрального блока с адаптерами
- Гибкая, наращиваемая до 256 каналов структура прибора
- Микропотребление, встроенное зарядное устройство
- Удаленная радиоканальная связь с ПК (опция)
- Контроль локальных зон и объектов посредством адаптеров
- Задание режимов регистрации через систему меню
- Регистрация без ограничения времени с автоматическим удалением старых данных
- Вычисление сопротивления теплопередаче (ГОСТ 22602-01) и теплопроводности
Особенности измерителя плотности тепловых потоков и температуры ТЕПЛОГРАФ:
- Компановка системы комплектами датчиков по "зонам контроля"
- Простота установки на объект контроля, малые габариты и вес
- Единая цифровая линия связи центрального блока с адаптерами
- Гибкая, наращиваемая до 256 каналов структура прибора
- Микропотребление, встроенное зарядное устройство
- Удаленная радиоканальная связь с ПК (опция)
Технические характеристики измерителя плотности тепловых потоков и температуры ТЕПЛОГРАФ:
|
Количество точек контроля термического сопротивления |
1...80 |
|
Диапазон измерения плотности тепловых потоков, Вт/м2 |
10...1000 |
|
Диапазон измерения температуры, °С |
-55...+125 |
|
Погрешность измерения плотности тепловых потоков, % |
6,0 |
|
Погрешность измерения температуры поверхности / воздуха, °С |
0,3...0,5 / 0,2 |
|
Период отсчетов |
20 с...100 мин |
|
Габаритные размеры, мм |
|
|
- центрального блока |
150x76x27 |
|
- адаптеров |
127x85x21 / 130х120х21 |
|
Масса, кг |
|
|
- центрального блока |
0,15 |
|
- адаптеров |
0,12 / 0,1 |
Комплект поставки по заказу:
- Центральный блок, чехол
- Адаптеры: 3/5К, 7/10К, 21/29К
- Датчики температуры поверхности
- Датчики температуры среды
- Датчики температуры и влажности среды
- Датчики теплового потока
- Кабели связи адаптеров
- Кабели датчиков
- Аккумуляторы, блок сетевого питания
- Сервисная программа на CD, кабель USB
- Руководство по эксплуатации
- Сумка, кожаный кофр
- Сертификат о калибровке / свидетельство о Госповерке
- Адаптеры: 3/5К, 7/10К, 21/29К
- Датчики температуры поверхности
- Датчики температуры среды
- Датчики температуры и влажности среды
- Датчики теплового потока
- Кабели связи адаптеров
- Кабели датчиков
- Аккумуляторы, блок сетевого питания
- Сервисная программа на CD, кабель USB
- Руководство по эксплуатации
- Сумка, кожаный кофр
- Сертификат о калибровке / свидетельство о Госповерке
При заказе необходимо указать:
- Требуемое количество зон (точек) контроля сопротивления теплопередаче
- Количество термогигрометрических датчиков (если необходимы)
- Длины линий связи:
от датчиков до адаптера
от адаптера до центрального устройства
- Вид адаптеров:
3/5К - одна зона (точка) измерения сопротивления теплопередаче
7/10K - 2 зоны контроля
21/29К - 7 зон контроля
- Каждый адаптер дополнительно допускает подключение 2 термогигрометрических датчиков
