Рентгеновский аппарат АРИНА 9
Производитель: Россия
Рентгеновский аппарат Арина-9 работает на принципе взрывной электронной эмиссии в рентгеновской трубке с холодным катодом.
В аппарате используется металлокерамическая трубка, разработанная в ОАО «Плазма», рассчитанная на работу с импульсным напряжением порядка 300 кВ и на большую мощность, разработаны новый разрядник-обостритель и первичный коммутатор. Кроме того, пульт управления аппарата имеет существенно большую среднюю мощность по сравнению с пультами всех предшествующих моделей АРИНА.
Лабораторные испытания показали, что Арина-9 при использовании плёнки F8 и флуорометаллических экранов RCF способен просвечивать сталь толщиной 40 мм с фокусного расстояния 1500 мм за 5 минут. Следовательно за 15 минут может быть проконтролирован круговой шов трубопровода 1420 мм. Время непрерывной работы аппарата составляет 30 минут.От перегрева его предохраняет термореле, автоматически выключающее аппарат при достижении критической температуры масла в высоковольтном блоке.
Условия эксплуатации:
В диапазоне температур от минус 40 до плюс 50°С, атмосферном давлении101,3+5,3-25,6кПа (760+40-200мм рт ст),относительной влажности воздуха до 98% при температуре плюс 25°С и при более низких температурах без конденсации влаги.
Технические характеристики рентгеновского аппарата АРИНА 9:
| Рабочее напряжение на рентгеновской трубке, кВ | 300 |
|
Экспозиционная доза рентгеновского излучения на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин (не менее), мкКл/кг (мР) |
309,7 (1200) |
|
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм |
85 |
|
Толщина стали, доступная для рентгенографирования с помощью высоконтрастных рентгеновских пленок, мм |
45 |
|
Напряжение питания: |
однофазная сеть переменного тока |
|
|
|
|
Масса и габаритные размеры составных частей, не более: |
|
|
|
|
|
рентгеновский блок |
|
|
масса, кг |
8,1 |
|
длина, мм |
520 |
|
ширина, мм |
135 |
|
высота, мм |
215 |
|
|
|
|
пульт управления |
|
|
масса, кг |
6,5 |
|
длина, мм |
375 |
|
ширина, мм |
215 |
|
высота, мм |
85 |
|
|

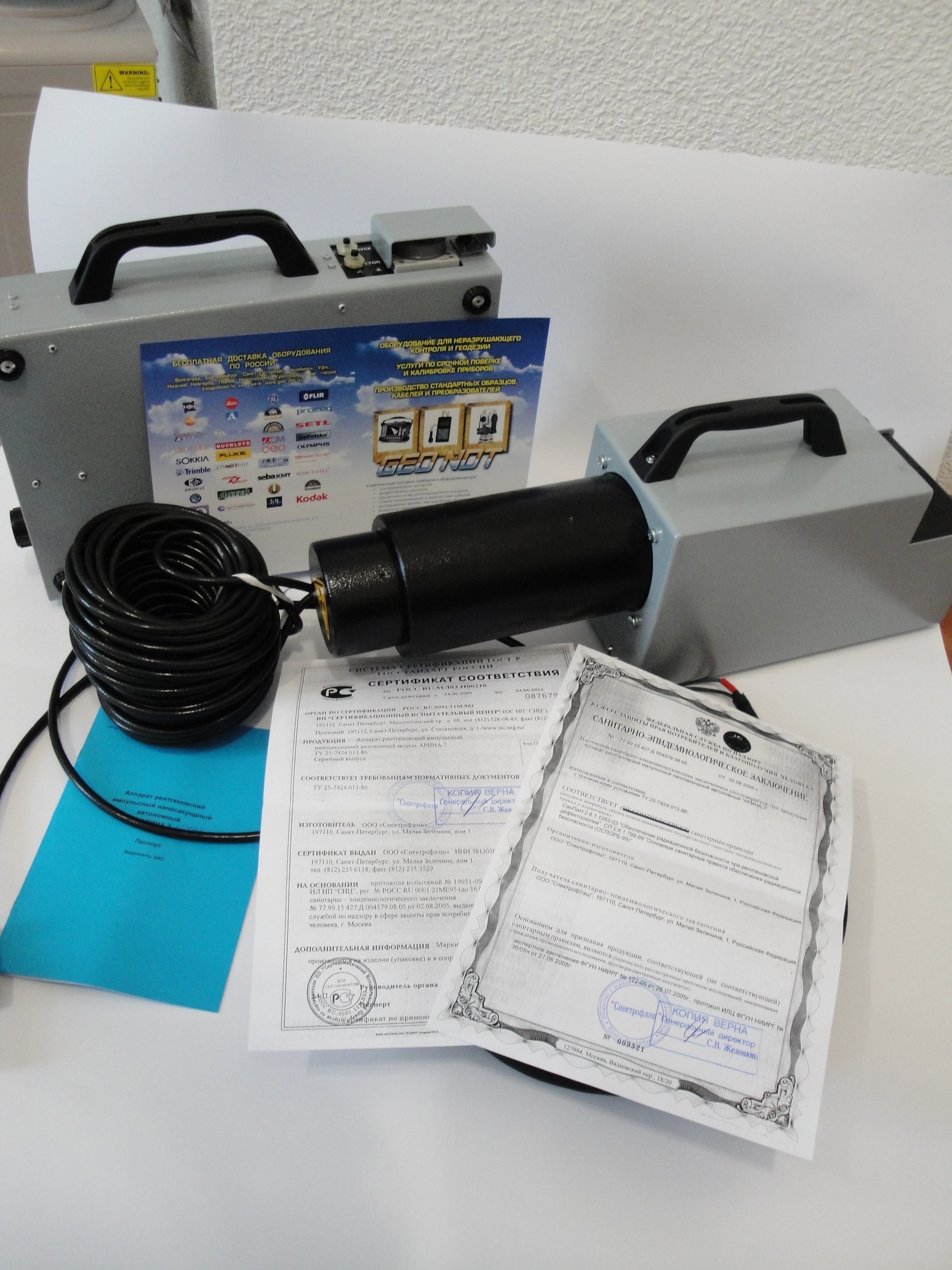

Комплект поставки рентгеновского аппарата:
- Высоковольтный блок
- Пульт управления
- Кабель соединительный
- Кабель 220В
- Кабель 24В
- Сумка / КОФР
