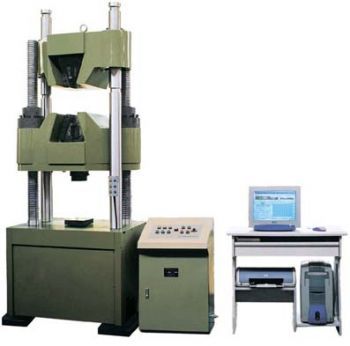

Разрывная машина WAW-500C
Разрывная машина WAW-500C


Сервогидравлическая универсальная испытательная машина WAW-500С с максимальной нагрузкой 500 кН предназначена для проведения статических испытаний на растяжение, сжатие и изгиб металлических материалов, стальной арматуры, образцов газо- и нефтепроводных труб, стальных канатов и кабелей, бетона, древесины и любых других прочных материалов.

Сферы применения разрывной машины WAW-500C:

- предприятия, где требуется высокая мощность для испытания исследуемых образцов
- металлургические заводы, где требуется постоянный контроль качества выпускаемого металлопроката
- машиностроительные преприятия для контроля качества материалов поступающих на склад, а также для исследования механических свойств при разрушении ответственного элемента или всей конструкции в целом
- предприятия специализирующиеся на изготовлении автомобильных комплектующих для контроля за качеством и ресурсом деталей
- научно-исследовательские институты, занимающиеся исследованиями металлов, сталей и сплавов, для исследования свойств опытных экспериментальных партий образцов из разработанных сплавов
- технические ВУЗы и техникумы для проведения лабораторных работ, например, по курсу сопротивления материалов

Принцип действия основан на преобразовании тензометрическим датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.

Технические характеристики разрывной машины WAW-500C:

Максимальная нагрузка

500 кН

Диапазон измерения нагрузки 2%-100% FS
Точность измерения нагрузки

±1%
Диапазон регулирования скорости нагружения

2-60 Н/мм2*с-1
Допуск скорости нагрузки ±5%
Диапазон регулирования скорости деформации 0.00025/s-0.0025/s
Допуск скорости деформации

±5%
Диапазон регулирования скорости перемещения

0.5-50 мм/мин

Точность скорости перемещения

±5%
Тип зажимов Гидравлические
Круглый образец

15-50 мм

Плоский образец

0-50 мм

Ширина плоского образца

60 мм

Максимальное пространство для испытания на растяжение

900 мм

Максимальное пространство для испытания на сжатие

800 мм

Расстояние между колонн

650 мм

Размер компрессионных пластин сжатия

120 мм

Пролет между опорами при испытании на изгиб

600 мм

Ширина опоры при испытании на изгиб

160 мм

Допустимый изгиб

155 мм

Максимальный ход поршня

250 мм

Максимальная скорость поршня

70 мм/мин

Максимальная скорость траверсы

200 мм/мин

Размеры шкафа управления

600х480х960 мм

Размеры силовой рамы

1180x750x2900 мм

Мощность мотора

3.8 кВт

Вес силовой рамы

2700 кг



 Комплект поставки:


- Силовая рама
- Источник масла сервомотора - 1 MOOG valve
- Источник масла для гидравлических зажимов
- Шкаф управления
- Система измерения и управления
- Датчик давления масла CYB-12SA
- Экстензометр YYU-10/50
- Фотоэлектрическое кодирующее устройство LEC-5000
- Компьютер P4/256MDDR/80G  Lenovo
- Принтер HP 1368(A4, inkjet) HP
- Губки для растяжения плоских образцов
- Губки для растяжения круглых образцов
- Компрессионные пластины
- Приспособления для изгиба (База 600 мм)
- Набор инструментов
- Техническая документация



Купить разрывную машину WAW-500C по выгодной цене со склада в Москве!
Доставляем разрывную машину WAW-500C по России и СНГ курьерскими службами и транспортными компаниями.
