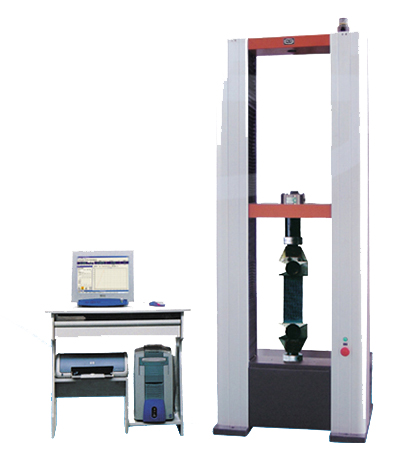

Разрывная машина WDW-1E/2E
Испытательные машины серии WDW с максимальной нагрузкой до 1 и 2 кН. Электромеханические универсальные испытательные машины WDW-1E с максимальной нагрузкой 1 кН и WDW-2E с максимальной нагрузкой 2 кН предназначены для статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, например, резины, пластика и т.п.
Сферы применения:
- лаборатории контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих
- научно-исследовательские институты легкой промышленности
- при производстве автомобильных комплектующих, а также в других смежных областях производства
Особенности разрывной машины WDW-1E/2E:
- Компактный размер силовой рамы, что позволяет размещать испытательную машину WDW-1E/2E в любом удобном месте лаборатории
- Высокая точность
- Имеет в своей технической начинке высококачественные шариковинтовые пары, которые применяются для увеличения точности передачи крутящего момента от системы привода, которая обеспечивает безотказность и надежность работы всей испытательной установки.
- Система привода от японской компании Panasonic серии MINAS A4 включает в свой состав AC синхронный серводвигатель с сервоконтроллером.
- Высокая точность
- Имеет в своей технической начинке высококачественные шариковинтовые пары, которые применяются для увеличения точности передачи крутящего момента от системы привода, которая обеспечивает безотказность и надежность работы всей испытательной установки.
- Система привода от японской компании Panasonic серии MINAS A4 включает в свой состав AC синхронный серводвигатель с сервоконтроллером.
Система управления и измерения параметров испытаний представляет собой компьютерную систему и специализированное программное обеспечение, что позволяет управлять параметрами настройки параметров перед испытанием, их корректировкой во время проведения испытания, то есть эта система работает в режиме с обратной связи и собирает и обрабатывает необходимые параметры испытания: сила, деформация, перемещение и прочее.
ПО системы управления имеет функции графического построения кривой нагружения в режиме on-line, возможность изменения параметров отображающихся графически в виде кривых путем простого изменения кривой при испытании, есть функция сопоставления графиков проведенных ранее испытаний партии материала, функция вычисления по определенным параметрам необходимых расчетных значений, и возможность создания формы отчета о проделаном испытании. Может настраиваться пользователем на режим ручного управления или же испытательная установка будет работать по программе испытания, которую оператор задаст через программатор системы, есть возможность проведения циклических испытаний.
Технические характеристики разрывной машины WDW-1E/2E:
| Максимальная нагрузка, кН | 1/2 |
| Жесткость силовой рамы, кН/мм | 10 |
| Точность измерения нагрузки, % | 1( 0,5 по заказу) |
| Диапазон измерения нагрузки, % | 2-100 |
| Диапазон измерения деформации, % | 2-100 |
| Точность измерения деформации, % | 1( 0,5 по заказу) |
| Разрешение перемещения, мм | 0,01 |
| Точность измерения перемещения, % | 1 |
| Диапазон скоростей нагружения, мм/мин | 0,05-500 |
| Максимальное перемещение траверсы при растяжении, мм | 800 |
| Максимальное перемещение траверсы при сжатии, мм | 800 |
| Ширина рабочего пространства для испытаний, мм | 370 |
| Захваты | Клиновые для плоских и круглых образцов и другие по заказу клиента |
| Габаритные размеры силовой рамы, мм | 775x500x1717 |
| Вес силовой рамы, кг | 250 |
| Мощность привода, кВт | 0,5 |
| Параметры электропитания | 220В±10%, 50 Гц, 1 фаза |
| Система привода |
MINAS A4 Panasonic Co. Ltd (Япония) |
Комплект поставки:
- AC серводвигатель и система 0.5 кВт Panasonic
- ПО WinWDW
- Шарико-винтовая пара Jining Bote
- Датчик силы 1 или 2 кН
- Экстензометр YYU-10/50
- Фотоэлектрический энкодер 2000
- Компьютер (не менее) Intel Pentium E2200/Core 2 Duo 2.2G/ 1 G memory/ HDD 160G / DVD-ROM LENOVO
- Монитор LCD 17” LENOVO
- Принтер HP1468(A4,ink jet)
- Губки для растяжения плоских образцов
- Губки для растяжения круглых образцов
- Приспособления для сжатия
- Пластины
- Приспособления для изгиба База 280
- Оправка
- Комплект инструментов
- Техническая документация
Купить разрывную машину WDW-1E/2E по выгодной цене со склада в Москве!
Доставляем разрывную машину WDW-1E/2E по России и СНГ курьерскими службами и транспортными компаниями.
