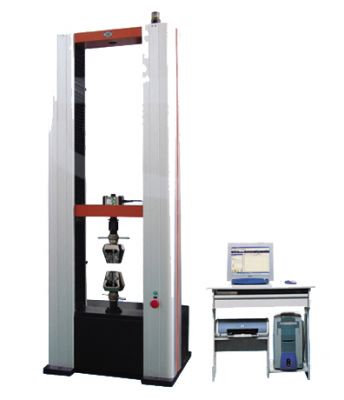

Разрывная машина WDW-20E
Электромеханическая универсальная испытательная машина WDW-20E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.
Сферы применения:
- лаборатории контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих
- научно-исследовательские институты легкой промышленности
- при производстве автомобильных комплектующих, а также в других смежных областях производства
Сферы применения:
- лаборатории контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих
- научно-исследовательские институты легкой промышленности
- при производстве автомобильных комплектующих, а также в других смежных областях производства
Особенности электромеханической универсальной испытательной машины
WDW-20E:
WDW-20E:
- Большая рабочая зона для испытаний на растяжение, сжатие и изгиб
- Высокая жесткость конструкции силовой рамы для точного перемещения траверсы.
- Высокая точность позиционирования траверсы
- Датчик силы установлен на подвижной траверсе
- Концевые выключатели для защиты оператора и узлов испытательной машины.
- Программная защита от перегруза датчика силы
- Аварийная кнопка
- Выносной пульт для ручного управления траверсой при установке образца в зоне испытания
- Высокая жесткость конструкции силовой рамы для точного перемещения траверсы.
- Высокая точность позиционирования траверсы
- Датчик силы установлен на подвижной траверсе
- Концевые выключатели для защиты оператора и узлов испытательной машины.
- Программная защита от перегруза датчика силы
- Аварийная кнопка
- Выносной пульт для ручного управления траверсой при установке образца в зоне испытания
ПО WinWDW позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.
Возможности ПО:
Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:
- ReH (σтв) - верхний предел текучести
- ReL (σтн) - нижний предел текучести
- Rm (σв) - временное сопротивление
- Rp (σ0,2) - условный предел текучести
- A (δ) - относительное удлинение
- Agt (δp) - относительное равномерное удлинение
- E - модуль упругости
- Z (Ψ) - относительное сужение
Построение диаграмм нагружения в координатах:
- Нагрузка-Время
- Перемещение-Время
- Нагрузка-Перемещение
- Нагрузка-Деформация
- Деформация-Время
- Нагрузка-Время
- Перемещение-Время
- Нагрузка-Перемещение
- Нагрузка-Деформация
- Деформация-Время
Технические характеристики разрывной машины WDW-20E:
|
Максимальная нагрузка |
20 кН |
|
Жесткость силовой рамы |
80 кН/мм |
|
Точность нагрузки |
±1%(±0,5% по заказу) |
|
Диапазон нагрузки |
0,4-100% |
|
Диапазон деформации |
2-100% |
|
Точность деформации |
±1%(±0,5% по заказу) |
|
Разрешение перемещения |
0,001 мм |
|
Точность измерения перемещения |
±1% |
|
Диапазон скоростей нагружения |
0,005-500 мм/мин |
|
Максимальное перемещение траверсы при растяжении |
800 мм |
|
Максимальное перемещение траверсы при сжатии |
800 мм |
|
Ширина пространства для испытаний |
370 мм |
|
Захваты |
Клиновые для плоских и круглых образцов и другие по заказу клиента |
|
Габаритные размеры |
775х500х1717 мм |
|
Вес силовой рамы |
250 кг |
|
Мощность |
0,5 кВт |
|
Параметры электропитания |
220В±10%, 50 Гц, 1 фаза |
|
Система привода |
MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления |
Комплект поставки:
- AC серво мотор и система Мощность 0.75 кВт 1 комплект Panasonic Co. Ltd. of Japan
- Программное обеспечение и система измерения WinWDW 1 комплект TIME Group Inc.
- Ходовые винты 2 шт. Jining Bote
- Трансформатор
- Датчик нагрузки(тензодатчик) 20 кН Transcell PSD-2TSJTH (USA)
- Экстензометр YYU-10/50
- Фотоэлектрический энкодер Omron 2000
- Персональный компьютер P4/256MDDR/80G Lenovo
- Принтер HP 1368(A4, inkjet)
- Губки для растяжения плоских образцов
- Губки для растяжения круглых образцов
- Компрессионные пластины, мм 100
- Приспособления для изгиба
- Инструменты
- Техническая документация
Купить разрывную машину WDW-20E по выгодной цене со склада в Москве!
Доставляем разрывную машину WDW-20E по России и СНГ курьерскими службами и транспортными компаниями.
