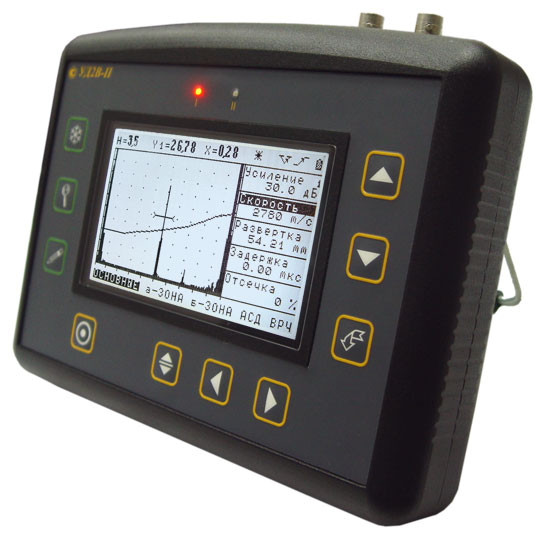

Ультразвуковой дефектоскоп УД2В-П45.Lite
Сертификат Госстандарта России RU.C.27.003.A №16022/1, зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации, Казахстане, Украине и Белорусии.
Ультразвуковой дефектоскоп УД2В-П45 Lite создан для замены устаревших аналоговых приборов УД2-12. Сохраняя возможности аналоговой обработки и имея полностью цифровой тракт, УД2В-П45 Lite позволяет выполнять все функции дефектоскопов УД2В-П45/46 кроме сохранения результатов контроля и связи с ПК. Дефектоскоп УД2В-П45 Lite может быть в дальнейшем модернизирован до версии УД2В-П46. Дефектоскоп предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале.Дефектоскоп УД2В-П45 Lite имеет высококонтрастный жидкокристаллический дисплей, прост и удобен в обращении.
Особенности ультразвукового дефектоскопа УД2В-П45.Lite:
- Дисплей дефектоскопа УД2В-П45 Lite: ЖКИ 110 x 65 мм (240 х 128 точек) с регулируемой подсветкой и контрастностью
- Усилитель дефектоскопа УД2В-П45 Lite: широкополосный 1 - 10 МГц
- Диапазон регулировки усиления 110 дБ
- ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам
- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
- Зондирующий импульс дефектоскопа УД2В-П45 Lite: прямоугольный 200 В, с регулируемой длительностью
- Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
- Детектор: положительная/ отрицательная полуволна, полный детектор, радиосигнал
- Отсечка: компенсированная от 0 до 80% высоты экрана
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- "Заморозка" А-сигнала
- Измерение толщины по одному сигналу или между двумя сигналами
- Точность индикации толщины: 0.001 при толщинах до 10 мм
- Память настроек дефектоскопа УД2В-П45 Lite: 12 настроек с А-сигналом
- Память результатов дефектоскопа УД2В-П45 Lite: отсутствует
- Связь дефектоскопа УД2В-П45 Lite с ПК: отсутствует
- Питание дефектоскопа УД2В-П45 Lite: 4 NiMh аккумулятора размер "D" или внешний блок питания
- 16 часов работы при выключенной подсветке
- Вес: 2,5 кг с аккумуляторами
Технические характеристики ультразвукового дефектоскопа УД2В-П45.Lite:
Развертка дефектоскопа УД2В-П45 Lite |
мин.: 0 - 2.9 мм (сталь); 0 - 1 мкс |
Задержка |
от -0,5 мкс до 996 мкс |
Диапазон скоростей дефектоскопа УД2В-П45 Lite |
1000 - 9999 м/с |
Задержка в призме |
0 - 100 мкс |
Демпфирование |
50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
Входной импенданс дефектоскопа УД2В-П45 Lite |
50 ом / 600 ом |
Зондирующий импульс |
прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс |
Частота повторений ЗИ |
до 800 Гц в режиме максимальной частоты и 40 Гц |
Усилитель дефектоскопа УД2В-П45 Lite |
широкополосный 1-10 МГц (-3 дБ) |
Диапазон регулировки усиления дефектоскопа УД2В-П45 Lite |
110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 90 дБ, 10 дб/мкс |
Кривая Амплитуда-Расстояние (АРК) |
построение по 10 точкам, регулируемая по высоте |
Детектирование |
положительная или отрицательная полуволна, |
Отсечка |
компенсированная, 0 - 80% высоты экрана |
Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
Режимы работы АСД |
дефект в первой зоне, |
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
Разрешающая способность дефектоскопа УД2В-П45 Lite |
3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона |
Измерение амплитуды |
в процентах от высоты экрана, |
А-сигнал |
73 мм x 50 мм; 160 x 100 точек |
Память дефектоскопа УД2В-П45 Lite |
12 настроек с А-сигналом |
Разъемы преобразователей |
2 СР50 |
Время работы дефектоскопа УД2В-П45 Lite |
16 часов от аккумуляторов 9 А/ч "D" с выключенной подсветкой |
Рабочее напряжение питания дефектоскопа УД2В-П45 Lite |
4 - 10 В DC |
Потребляемая мощность |
Максимум 5 W, в зависимости от установленных параметров |
Диапазон рабочих температур дефектоскопа УД2В-П45 Lite |
от +5 до +55 °C |
Размер дефектоскопа УД2В-П45 Lite |
160 мм x 225 мм x 45 мм |
Масса дефектоскопа УД2В-П45 Lite |
2.5 кг с аккумуляторами |
Комплект поставки:
- Электронный блок дефектоскопа УД2В-П45.Lite
- Блок питания 220В
- Кабели СР50-Лемо 2 шт.
- Преобразователи 2 шт.
- Отсек для аккумуляторов размера "D"
- Комплект аккумуляторов NiMh размер "D" 9000 mA/ч
- Универсальное зарядное устройство
- Защитный чехол с поясным и шейным креплением
- Комплект документации: руководство по экплуатации, методика поверки, свидетельство о первичной поверке
- Кейс для переноски
Дополнительные принадлежности:
- УЗ преобразователи для различных применений
- Стандартные образцы
