Ультразвуковой дефектоскоп АКР1224
Ультразвуковой волноводный низкочастотный дефектоскоп для контроля рельсов АКР1224 предназначен для поиска дефектов в рельсах типов Р75, Р65, Р50 во всех частях их поперечного сечения и для измерения расстояний до дефектов от места установки поискового устройства дефектоскопа на рельс.

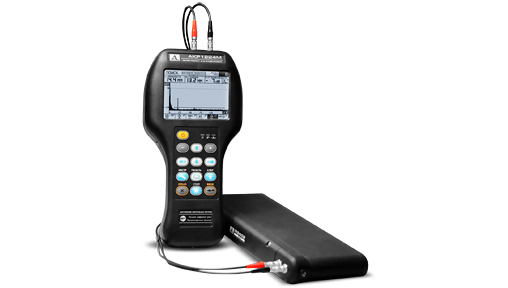

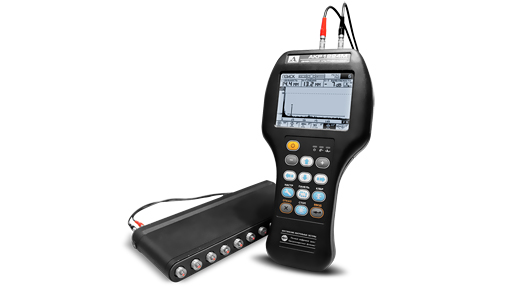

Дефектоскоп состоит из электронного блока с дисплеем, отображающим результаты контроля, и антенной решетки, которую оператор устанавливает на рельс в выбранном месте.

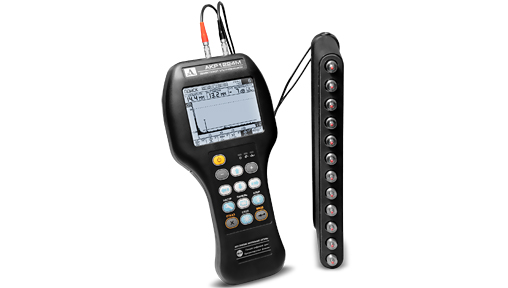

Контроль ведется без применения контактной жидкости, что стало возможным благодаря оригинальному решению конструкции преобразователей. Антенная решетка состоит из 12 элементов - низкочастотных преобразователей с сухим точечным контактом.
Интерфейс и выбор настроек прибора доступен даже неопытному пользователю. Алгоритм измерений построен пошаговым выбором запрограммированных настроек. После включения оператору достаточно выбрать в меню тип рельса (Р50, Р65, Р75), выбрать место установки антенной решетки (головка рельса, шейка, подошва, перо подошвы), провести калибровку на бездефектном участке рельса и прибор готов к работе.
Назначение ультразвукового дефектоскопа АКР1224:
- Обнаружение дефектов в рельсах
- Определение расстояния от места установки антенной решетки до дефекта
- Специальная версия прибора предназначена для дефектоскопии протяженных изделий (труб, прутков, полос и т.д.) волноводным методом
Особенности ультразвукового дефектоскопа АКР1224:
- Прибор позволяет контролировать до 30 м рельса при однократной установке решетки
- Полностью энергонезависимый прибор для эксплуатации в полевых условиях
- Продолжительная автономная работа (1 год) антенной решетки без замены батареи
Технические характеристики ультразвукового дефектоскопа АКР1224:
Максимальная дальность просмотра | 30 м |
Пределы допускаемой основной погрешности измерения дальности Х в диапазоне дальностей 1÷3 м, не более | ±(0,02·Х+0,01) м |
Дискретность отсчета дальности в окне дальнего обзора | 0,1 м |
Неконтролируемая (мертвая) зона, не более | 1 м |
Минимальная величина дефекта, обнаруживаемого на дальности в 3 м в головке, шейке или подошве свободно лежащего рельса, не более | 10% площади поперечного сечения |
Диапазон регулировки порога обнаружения сигналов от вероятных дефектов (эквивалентной чувствительности) | 0÷30 дБ, с шагом 0,5 |
Диапазон регулировки скорости возрастания эквивалентной чувствительности с дальностью (крутизны характеристики временной регулировки чувствительности (ВРЧ) | 0÷6 дБ/м, с шагом 0,1 |
Диапазон регулировки отсечки детектированного сигнала, отображаемого на экране | 0÷50% от верт. шкалы, с шагом 1 |
Длительность процесса работы дефектоскопа от старта зондирования до получения картины сигналов на экране, не более | 10 сек |
Номинальное напряжение встроенного в антенное устройство источника питания | 3 В |
Срок службы источника питания антенного устройства, не менее | 300 суток |
Номинальное напряжение встроенного в электронный блок источника питания | 7,2 В |
Продолжительность непрерывной работы дефектоскопа, не менее | 8 часов |
Габаритные размеры электронного блока | 245 х 120 х 140 мм |
Масса электронного блока с элементами питания | 650 г |
Габаритные размеры антенного устройства | 260 х 93 х 37 мм |
Масса антенного устройства | 900 г |
Комплект поставки:
- АКР1224 - электронный блок низкочастотного волноводного дефектоскопа
- Антенная решетка M2402 для волноводного контроля
- Кабель LEMO-LEMO двойной 1,8 м
- Чехол для А1212 МАСТЕР, А1220 МОНОЛИТ, А1220 АНКЕР, А1270, АКР1224
- Зарядное устройство с контроллером питания
- Сетевой адаптер с кабелем
- Кабель связи по USB
- ADM 2 Lite (AKR edition)- программа для переноса данных из АКР1224 в ПК
- Мягкий кейс для А1214 ЭКСПЕРТ, АКР1224
Доставляем ультразвуковой дефектоскоп АКР1224 по России и СНГ курьерскими службами и транспортными компаниями.
