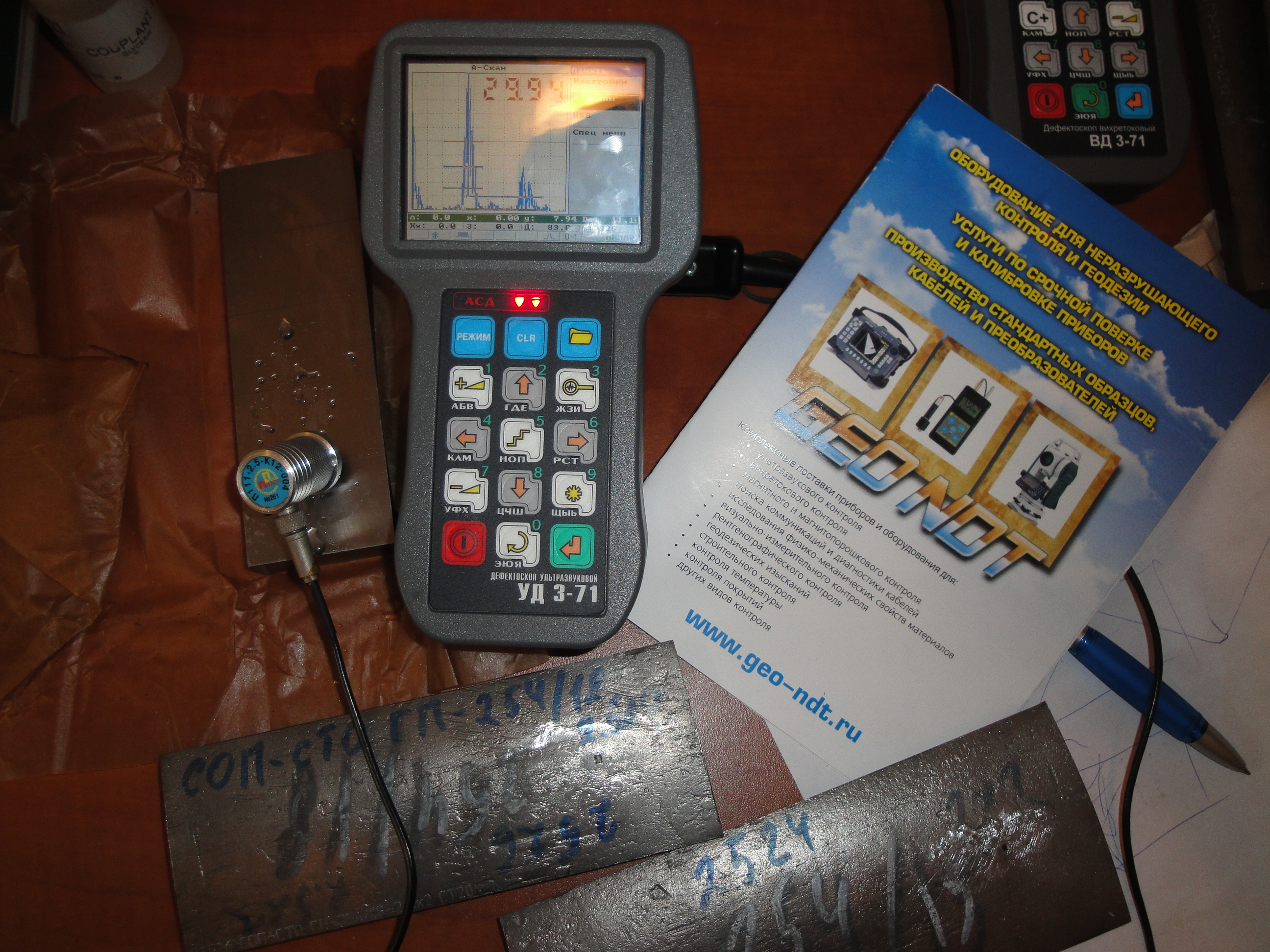

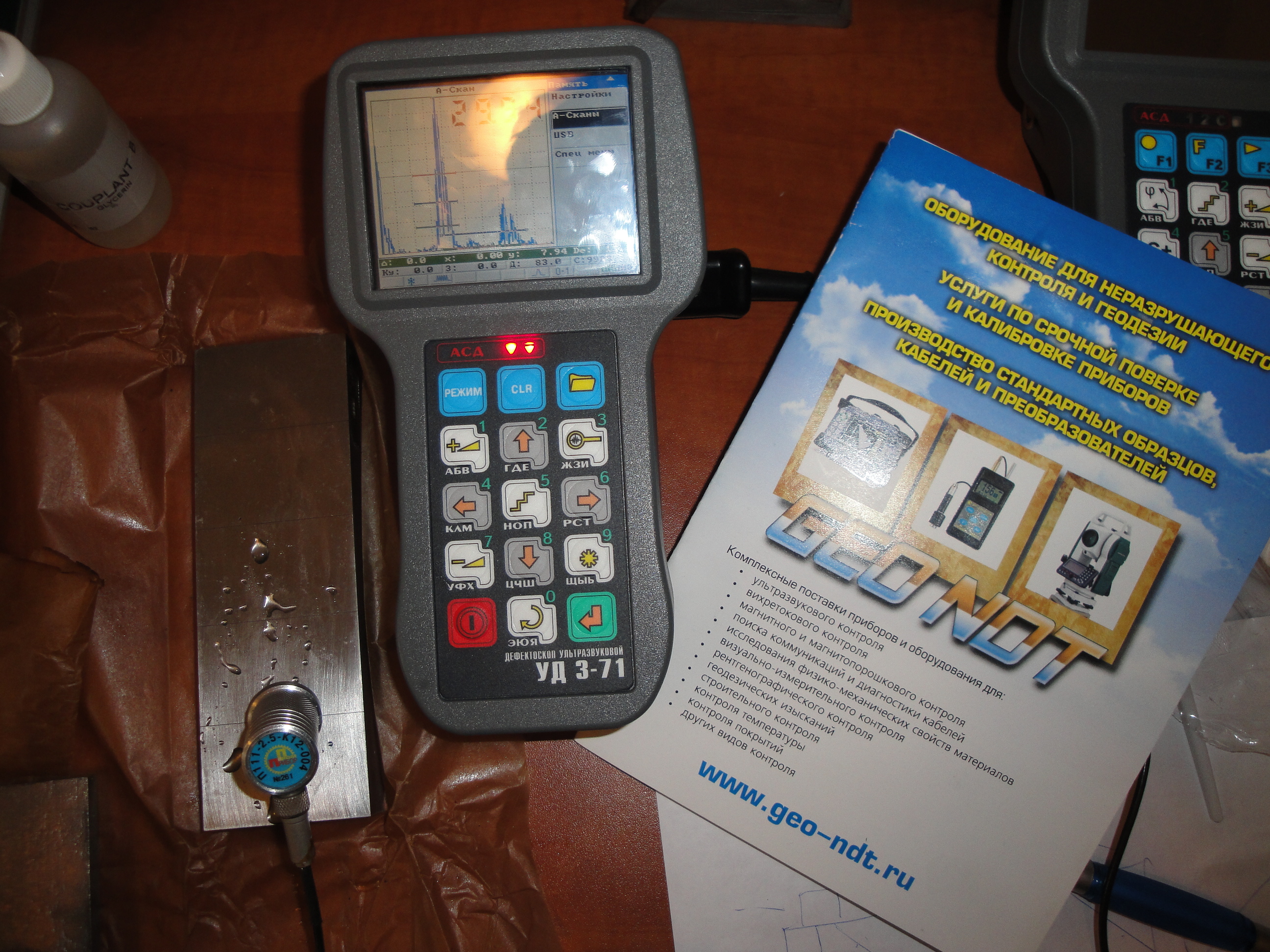

Ультразвуковой дефектоскоп УД3-71
Ультразвуковой дефектоскоп УД3-71 общего назначения по ГОСТ 23049 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных (паяных) соединений.
Проводит измерения: глубины и координат залегания дефектов; толщины различных изделий при одностороннем доступе к ним; отношений амплитуд сигналов, отражённых от дефектов; эквивалентных размеров дефектов. Оценивает скорость распространения ультразвуковых колебаний в различных материалах. Толщина прозвучивания материала от 0,5 до 6000 мм, что как правило является достаточным для неразрушающего контроля продукции на наличие дефектов. Существуют специализированные железнодорожные и нефтегазовые версии дефектоскопа УДЗ-71.
- Традиционная А-развертка с возможностью отображения сигналов в недетектированном виде
- Автоматическое определение уровня сигналов и координат дефекта при работе с АСД (два временных строба)
- Возможность ручного измерения уровня чувствительности и координат принятых сигналов с помощью экранных курсоров
- Использование кривой АРД в качестве уровня срабатывания АСД
- Режим "электронная лупа"
- Режим "стоп-кадр"
- Подсветка дисплея
- Позможность запоминания программ настроек и результатов контроля
- Режим связи с ПЭВ
- Развёртка типа RF( для измерения частоты)
Технические характеристики ультразвукового дефектоскопа УД3-71:
| Рабочие частоты | 0,4...15 МГц |
| Диапазон контроля (по стали) | 0,5...6000 мм |
| Диапазон измерения эквивалентной площади отражателей |
0,8...8,0 мм |
| Динамический диапазон усиления приёмного тракта | 80 дБ |
| Абсолютная погрешность при измерении глубины залегания дефекта |
±(0,1...0,005 Нх) мм |
| Абсолютная погрешность при измерении отношения амплитуд сигналов |
±(0,2...0,03 Nх) дБ |
| Относительная погрешность измерения эквивалентной площади дефекта | ±15% |
| Время непрерывной работы от аккумуляторной батареи, не менее | 24 час. |
| Масса дефектоскопа, не более | 0,6 кг |
| Габаритные размеры | 188x107x78 мм |
| Комплект преобразователей (по выбору Заказчика) | 6 шт. |
Комплект поставки:
- Дефектоскоп ультразвуковой уд3-71
- Пьезоэлектрические преобразователи - 6шт.
- Кабель соединительный (ПЭП-дефектоскоп) - 3шт.*
- Кабель соединительный (ПЭВМ-дефектоскоп)
- Устройство зарядное
- Програмное обеспечение
- Руководство по эксплуатации
- Чехол для дефектоскопа
- Кейс
Дефектоскоп УД3-71 может также комплектоваться пьезоэлектрическим контактным прямым совмещенным преобразователем типа П111-2.5-П20-004 со сменным эластичным протектором, позволяющим работать по необработанной поверхности.
Доставляем ультразвуковой дефектоскоп УД3-71 по России и СНГ курьерскими службами и транспортными компаниями.
