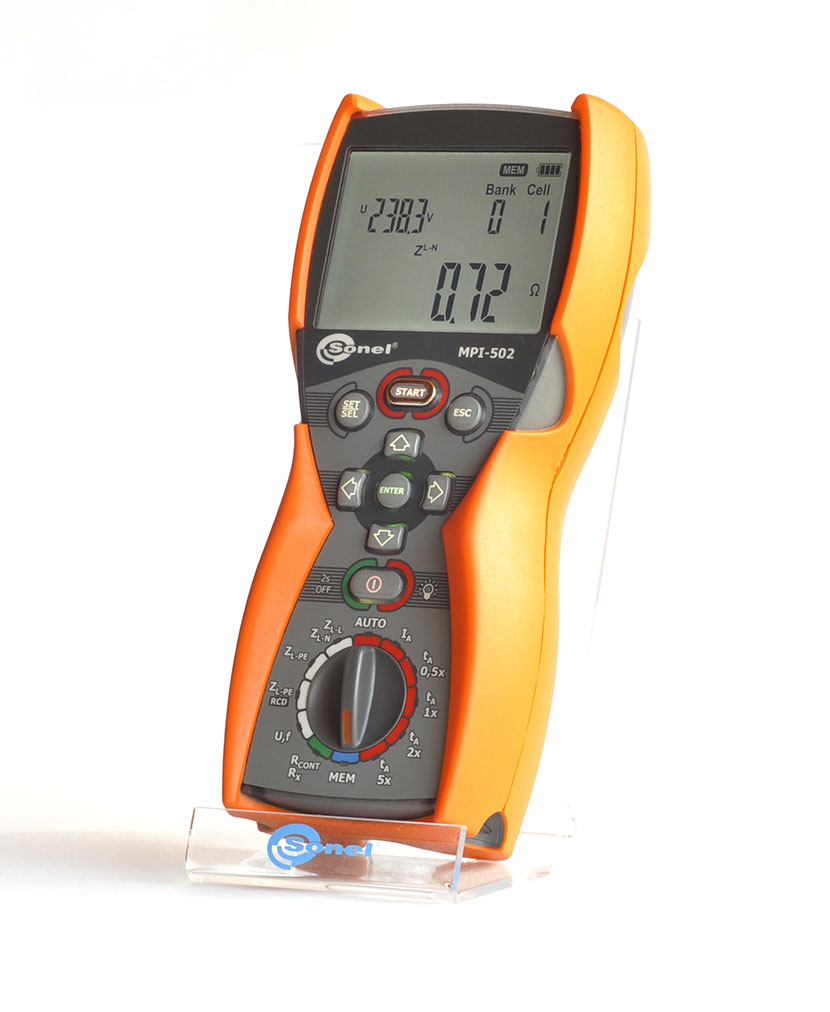

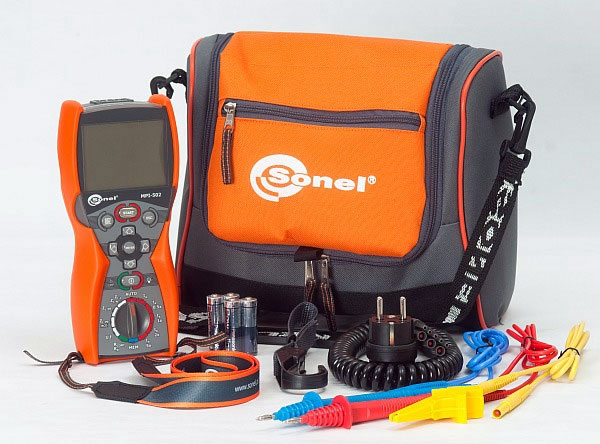

Измеритель параметров электробезопасности электроустановок MPI-502
| Главная / Контроль параметров окружающей среды (шумомеры, анемометры и т.п.) / Многофункциональные измерительные приборы |
Измеритель параметров электробезопасности электроустановок MPI-502 предназначен для измерения:
- Действующего значения фазного и междуфазного напряжения переменного тока
- Частоты переменного тока
- Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания
- Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО
- Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока
- Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока
- Времени отключения сети при срабатывании УЗО
- Сопротивления защитного заземления
- Напряжения прикосновения относительно номинального дифференциального тока
- Сопротивления защитных проводников
- Электрического сопротивления малым током
для вычисления:
- Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»
- Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник»
Измеритель параметров электробезопасности электроустановок MPI-502 применяется при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
электроустановок MPI-502:
- Измерение частоты переменного тока
- Измерение полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания
- Измерение полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО
- Измерение силы тока отключения устройства защитного отключения для синусоидального дифференциального тока
- Измерение силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока
- Измерение времени отключения сети при срабатывании УЗО
- Измерение сопротивления защитного заземления
- Измерение напряжения прикосновения относительно номинального дифференциального тока
- Измерение сопротивления защитных проводников
- Измерение электрического сопротивления малым током
электроустановок MPI-502:
| Диапазон | Разрешение | Погрешность основная |
| 0...299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) |
| 300...500 В | 1 В | ± (2 %U + 2 е.м.р.) |
Диапазон частоты 45...65 Гц
Измерение частоты
Диапазон 45,0...65,0 Гц
Разрешение 0,1 Гц
Погрешность основная ± (0,1% f + 1 е.м.р.)
Диапазон напряжения: 50...500В
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
Измерение полного сопротивления петли Zs
| Диапазон | Разрешение | Погрешность основная |
| 0...19,99 Ом | 0,01Ом | ± (5% Zs + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,01Ом | ± (5% Zs + 3 е.м.р.) |
| 200...1999 Ом | 1Ом | ± (5% Zs + 3 е.м.р.) |
Номинальное напряжение работы UnL-N / UnL-L:220/380 В, 230/400 В, 240/415 В;
Рабочий диапазон напряжений: 180 ... 270 В (для ZL-PE и ZL-n) или 180 ... 460 В (для ZL-L )
Номинальная частота сети fn: 50 Гц, 60 Гц
Рабочий диапазон частоты: 45 ... 65 Гц
Максимальный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность - 3х10 мс)
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
| Диапазон | Разрешение | Погрешность основная |
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) от Zs |
| 20...199,9 Ом | 0,1 Ом |
Расчет и отображение для Zs< 200 Ом
Измерение ожидаемого тока короткого замыкания Ik
| Диапазон | Разрешение |
| 0,058...1,999 A | 0,001 A |
| 2,00...19,99 A | 0,01 A |
| 20,0...199,9 A | 0,1 A |
| 200...1999 A | 1 A |
| 2,00...19,99 кA | 0,01 кA |
| 20,0...40,0 кA | 0,1 кA |
Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Zs
|
Диапазон |
Разрешение |
Погрешность основная |
|
0...19,99 Ом |
0,01 Ом |
± (6% Zs+ 10е.м.р.) |
|
20,0...199,9 Ом |
0,1 Ом |
± (6% Zs+ 5е.м.р.) |
|
200...1999 Ом |
1 Ом |
Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA
Номинальное рабочее напряжение Un: 220 В, 230 В, 240 В
Рабочий диапазон напряжений: 180...270 В
Номинальная частота сети fn: 50 Гц, 60 Гц
Рабочий диапазон частоты: 45...65 Гц
Контроль правильности соединения зажима PE при помощи электрода касания
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
