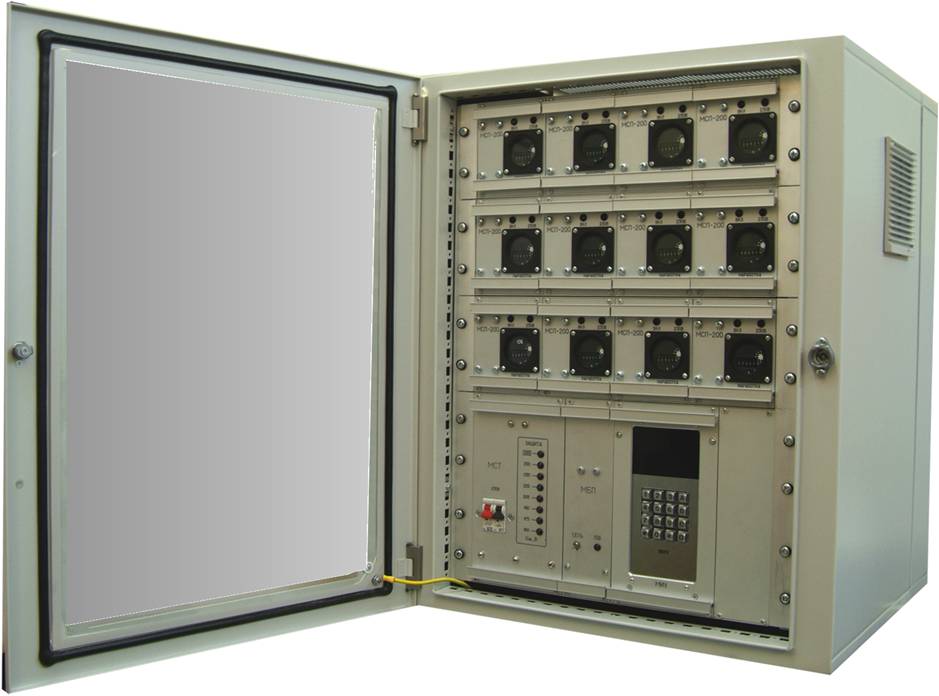

Устройство коррозионного мониторинга Пульсар Л-КС
Устройство коррозионного мониторинга Пульсар Л-КС предназначено для электрохимзащиты сетей коммуникаций сложной конфигурации на площадках компрессорных станций (КС) с применением протяженных гибких анодов.
Особенности устройства коррозионного мониторинга Пульсар Л-КС:
- Равномерное распределение защитного потенциала по КС достигается использованием шести независимых силовых каналов
- Повышенная надежность:
холодное резервирование силовых модулей
быстродействующий стабилизатор сетевого напряжения
применение ограничителей перенапряжений по входным и выходным цепям, цепям датчиков и интерфейса по ГОСТ Р50571 (МЭК 50364).
- Раскрываемый электротехнический шкаф и блочномодульная конструкция - свободный доступ к компонентам при монтаже и ремонте
- Повышенная надежность:
холодное резервирование силовых модулей
быстродействующий стабилизатор сетевого напряжения
применение ограничителей перенапряжений по входным и выходным цепям, цепям датчиков и интерфейса по ГОСТ Р50571 (МЭК 50364).
- Раскрываемый электротехнический шкаф и блочномодульная конструкция - свободный доступ к компонентам при монтаже и ремонте
Технические характеристики устройства коррозионного мониторинга Пульсар Л-КС:

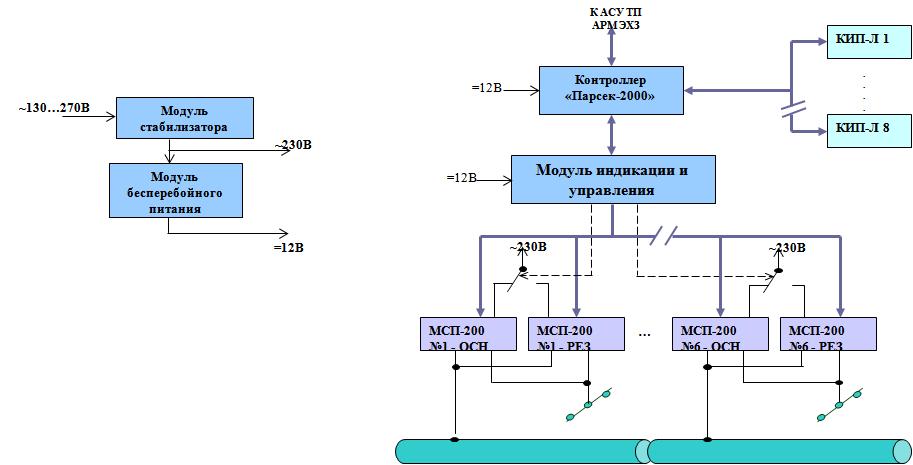

Силовая часть состоит из 6ти независимых каналов с индивидуальной системой управления и контроля. Каждый канал включает в себя основной и резервный модуль МСП 200
Включение резерва – автоматическое
Управление режимами работы силовых модулей – ручное и дистанционное
Информация о режимах работы каждого силового модуля и системы выводится на панель управления и диспетчерский пульт КС
Встроенный промышленный контроллер интегрирует систему " Пульсар ЛКС" в РАСУ ЛКС ТП, обеспечивая обмен информацией
Интерфейсы:
Включение резерва – автоматическое
Управление режимами работы силовых модулей – ручное и дистанционное
Информация о режимах работы каждого силового модуля и системы выводится на панель управления и диспетчерский пульт КС
Встроенный промышленный контроллер интегрирует систему " Пульсар ЛКС" в РАСУ ЛКС ТП, обеспечивая обмен информацией
Интерфейсы:
- RS 485 – с Masterконтроллером РАСУ ТП
- RS 485 – с КИПами
- RS 485 – сервисный интерфейс
- RS 485 – с КИПами
- RS 485 – сервисный интерфейс
Параметры телеуправления (ТУ):
- выходные параметры МСП 200
- режим стабилизации МСП 200
- режим стабилизации МСП 200
Параметры телеизмерения (ТИ):
напряжения и токи модулей МСП200
Параметры с КИП:
- напряжение поляризационного потенциала
- напряжение защитного потенциала
- ток поляризации
- состояние пластин-индикаторов коррозии
- напряжение защитного потенциала
- ток поляризации
- состояние пластин-индикаторов коррозии
Параметры телесигнализации (ТС):
- наличие 230 В
- вскрытие блокбокса
- вскрытие КИПов
- исправность МСП 200
- включение резерва
- вскрытие блокбокса
- вскрытие КИПов
- исправность МСП 200
- включение резерва
Количество подключаемых КИПов от 1 до 8
Uпит = 230В(+1020%)
Потребляемая мощность не более 1500 Вт
КПД – 85%
Габариты – 600 х 746 (15U) х 573 мм
Вес – 82 кг
Uпит = 230В(+1020%)
Потребляемая мощность не более 1500 Вт
КПД – 85%
Габариты – 600 х 746 (15U) х 573 мм
Вес – 82 кг

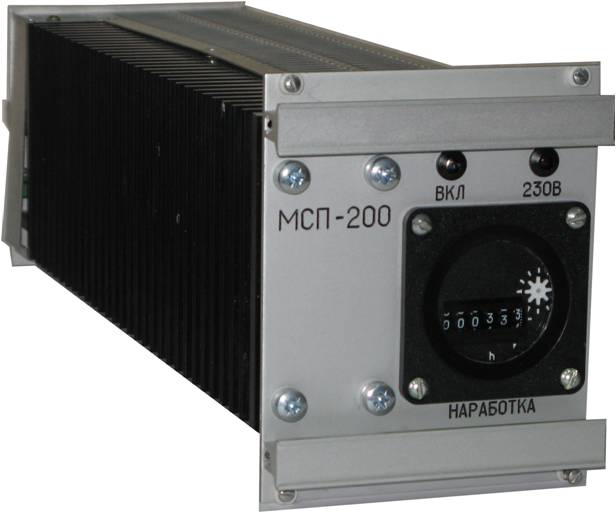

Модуль МСП-200
Технические характеристики модуля МСП 200:
Максимальная выходная мощность – 200 Вт
Максимальный выходной ток – 15 А
Максимальное выходное напряжение – 30 В
Применена "перекачка мощности"
Максимальный выходной ток – 15 А
Максимальное выходное напряжение – 30 В
Применена "перекачка мощности"
Диапазон рабочих температур – от - 40°С до +50 °С
Климатическое исполнение по ГОСТ 15150У2
Климатическое исполнение по ГОСТ 15150У2
